404

Programmazione DIN

4.29 Altr

e funzioni G

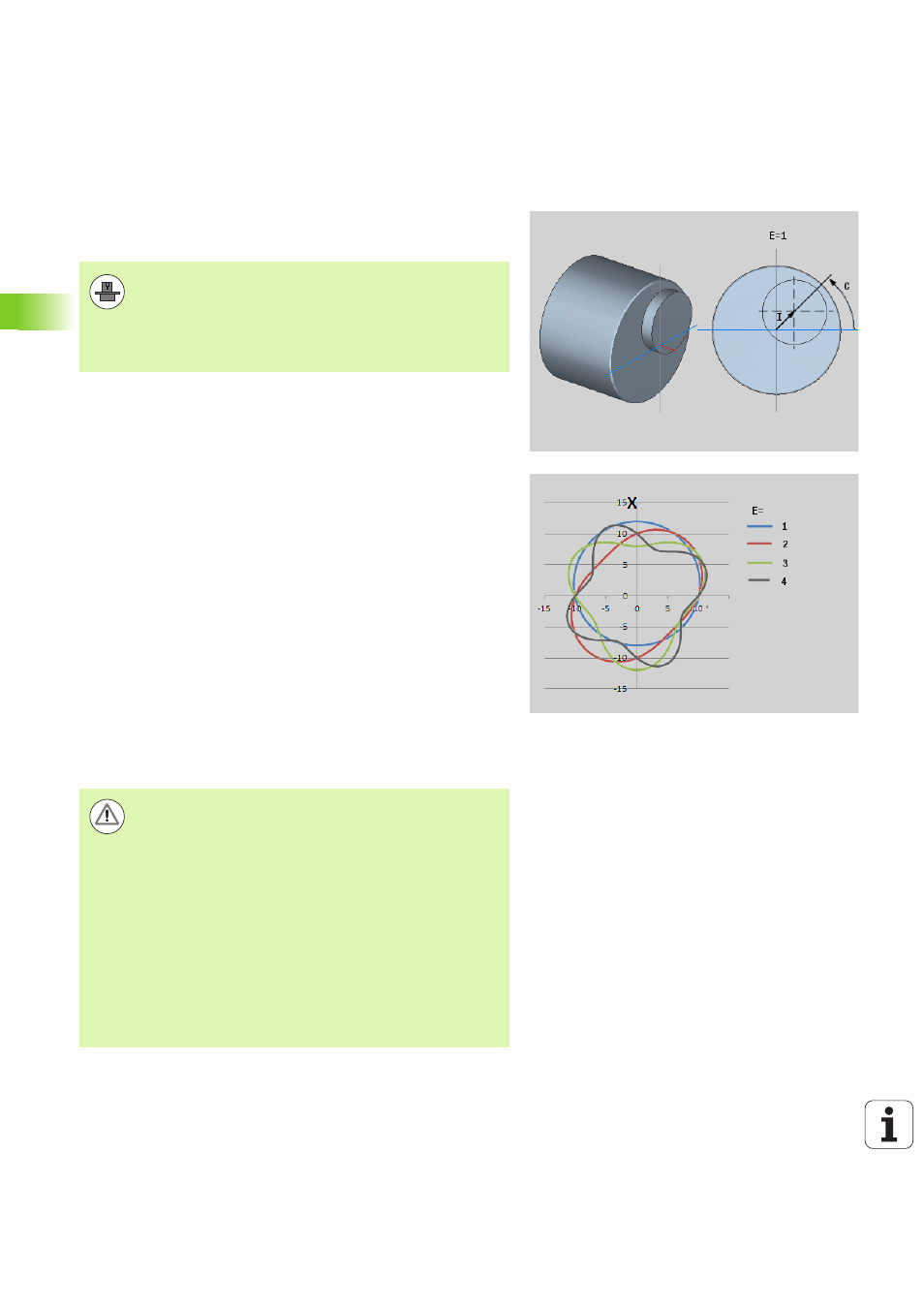

X non circolare G727

La funzione G727 consente di realizzare poligoni ellittici.

I profili di tornitura si programmano con cicli di tornitura separati.

La macchina e il controllo numerico devono essere
predisposti dal costruttore della macchina. Consultare il
manuale della macchina.

Premessa:

Opzione software Synchronizing Functions

Parametri

H

Attivazione accoppiamento

H=0: disattivazione accoppiamento

H=1: attivazione accoppiamento

Q

Mandrino di riferimento: numero del mandrino che viene
accoppiato con l'asse X (in funzione della macchina)

I

Corsa X +/-: metà del movimento X sovrapposto (quota
radiale)

C

Posizione C per avvio Z: angolo asse C della corsa X

F

Rapido max: rapido ammesso per l'asse X con
accoppiamento attivato

E

Fattore forma: numero delle corse X riferito a un giro del
mandrino

Z

Avvio Z: valore di riferimento per il parametro C

W

Delta C [°/mm Z]: differenza dell'angolo asse C riferita a un
elemento lineare di 1 mm nell'asse Z

Da tenere presente per la programmazione

Programmare il pezzo grezzo maggiore dell'offset
centrale nel raggio, qualora si impieghino cicli di tornitura
che fanno riferimento alla descrizione del pezzo grezzo.

Programmare il punto iniziale maggiore dell'offset
centrale nel raggio, qualora si impieghino cicli di tornitura
che non fanno riferimento alla descrizione del pezzo
grezzo.

Ridurre il numero di giri mandrino se si aumenta l'offset
centrale.

Ridurre il rapido max mandrino F se si aumenta l'offset
centrale.

Impiegare valori identici per il parametro Q in attivazione
e disattivazione dell'accoppiamento.
