Alesatura, svasatura G72
L'istruzione G72 viene impiegata per forature con descrizione del
profilo (foro singolo o sagoma di fori). Utilizzare G72 per le seguenti
funzioni di foratura assiali/radiali con utensili fissi o motorizzati:
 Foratura
 Svasatura
 Alesatura
 Foratura NC
 Centratura
Parametri
ID
Profilo di foratura - nome della descrizione di foratura
NS Numero blocco del profilo. Riferimento al profilo del foro (G49-
Geo, G300-Geo o G310-Geo)
RB Piano di ritorno (fori radiali, fori piano YZ: quota diametrale) –
(default: ritorno alla posizione di partenza o alla distanza di
sicurezza)
E Tempo di sosta per rottura truciolo a fine foro (in secondi) –
(default: 0)
D Svincolo (default: 0)
 0: rapido
 1: avanzamento
BS Inizio numero elemento (numero del primo foro da eseguire di
una sagoma)
BE Fine numero elemento (numero dell'ultimo foro da eseguire di
una sagoma)
H Freno (mandrino) off (default: 0)
 0: freno mandrino on
 1: freno mandrino off

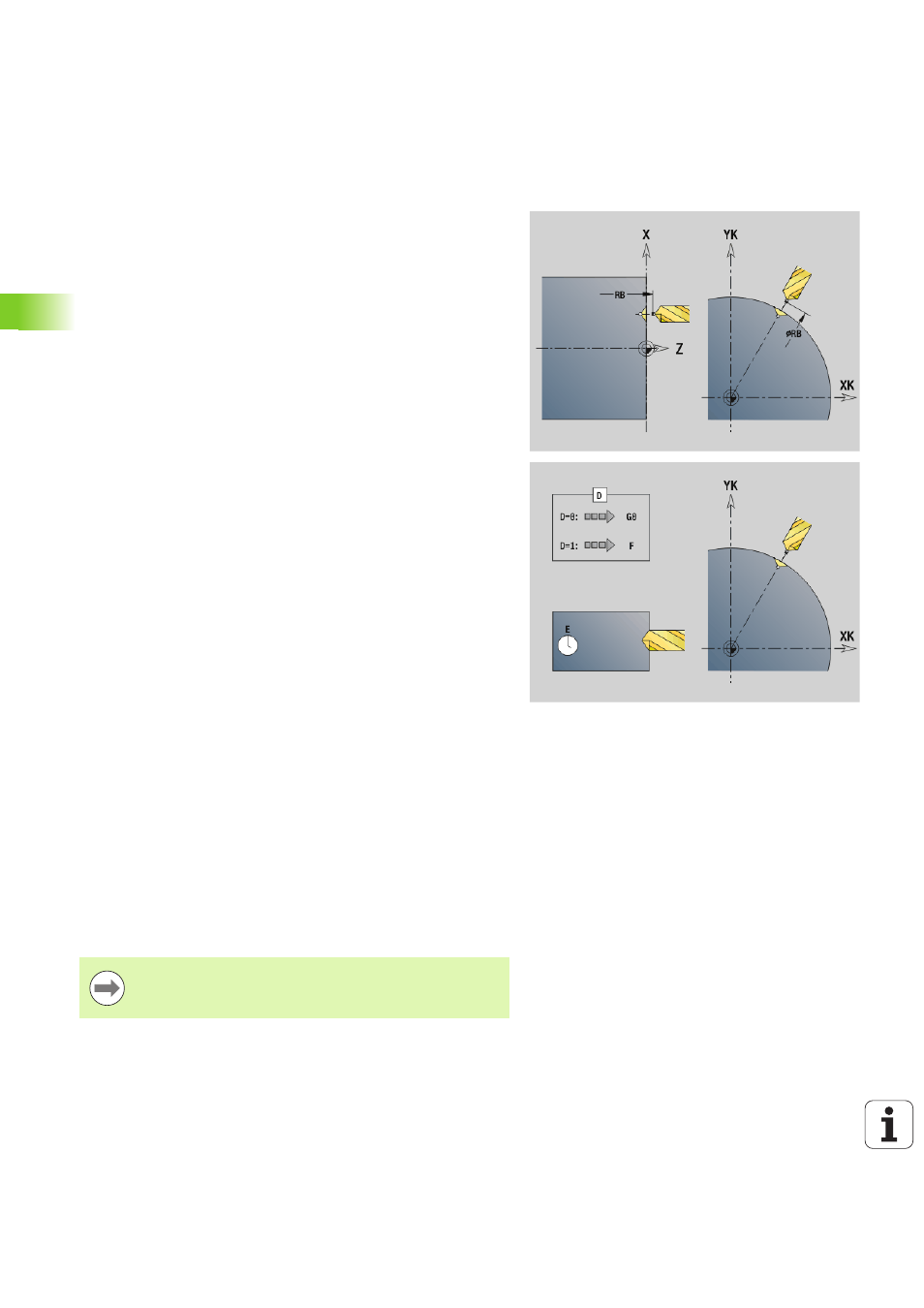

Esecuzione del ciclo
1
Traslazione in rapido in funzione di "RB" sul "Punto di partenza":
 RB non programmato: traslazione fino alla distanza di sicurezza
 RB programmato: traslazione sulla posizione "RB" e poi alla
distanza di sicurezza
2 Foratura con riduzione dell'avanzamento (50 %).
3 Traslazione in avanzamento fino alla fine della foratura.
4 Ritorno in funzione di "D" in rapido/avanzamento.
5 Posizione di ritorno in funzione di "RB":
 RB non programmato: ritorno al "Punto di partenza"
 RB programmato: ritorno alla posizione "RB"
Sagoma di fori: "NS" indica il profilo del foro, non la
definizione della sagoma.
