HEIDENHAIN MANUALplus 620, CNC PILOT 640 169
3.1 Unit - F
o
ra
tu
ra
asse Y

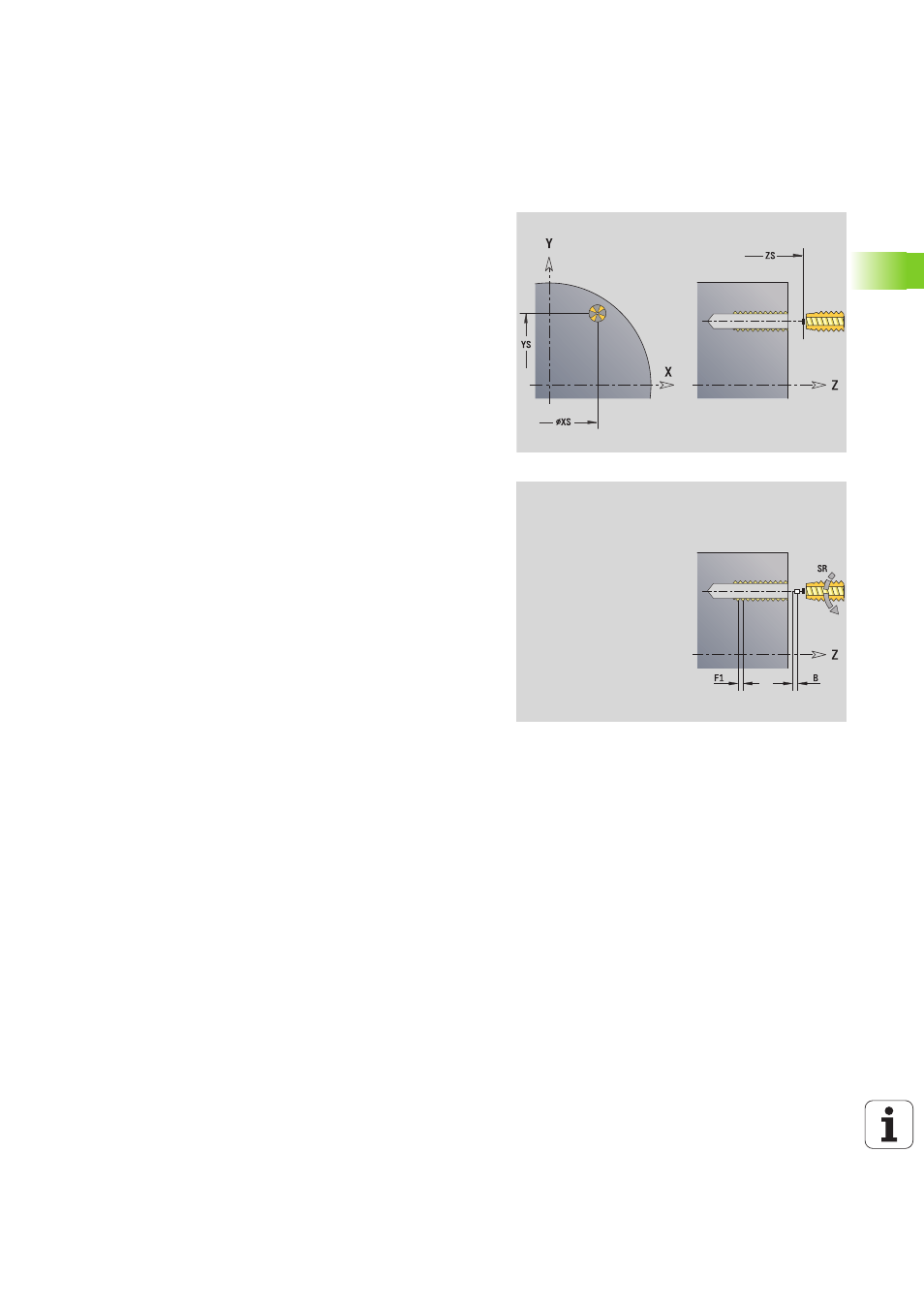

Unit "Maschiatura ICP asse Y"
La Unit esegue una singola foratura o una sagoma di foratura sul piano
XY o YZ. Specificare con ICP le posizioni delle maschiature e altri
dettagli.
Nome Unit: G73_ICP_Y / Ciclo: G73 (vedere pagina 329)
Lunghezza di estrazione L: utilizzare questo parametro per pinze di
serraggio con compensazione lineare. Il ciclo calcola un nuovo passo
nominale sulla base della profondità di filettatura, del passo
programmato e della "lunghezza di estrazione". Il passo nominale è
leggermente inferiore al passo del maschio. Alla realizzazione del
filetto, la punta viene estratta dal mandrino di serraggio della
"lunghezza di estrazione". Con questa procedura si assicurano migliori
durate dei maschi.
Accesso al database tecnologico
 Tipo di lavorazione: maschiatura
 Parametri correlati: S
Parametri maschera Sagoma
FK
vedere pagina 62
NS N. blocco di partenza profilo
Parametri maschera Ciclo
F1
Passo filetto
B Lunghezza di entrata
L Lunghezza di estrazione per impiego di pinze di serraggio
con compensazione lineare (default: 0)
SR Velocità di ritorno (default: numero di giri di maschiatura)
SP Profondità rottura truciolo
SI Distanza di arretramento
RB Piano di ritorno
Altre maschere: vedere pagina 60
