Maschera Ciclo
H
Tipo di disimpegno. L'utensile si solleva a 45° in senso
contrario alla direzione di lavorazione e trasla alla posizione
"I, K" (default: 3):
 0: diagonale
 1: prima in direzione X, poi Z
 2: prima in direzione Z, poi X
 3: fermo a distanza di sicurezza
 4: senza movimento di svincolo (l'utensile rimane sulla
coordinata finale)
 5: diagonale su posizione di partenza
 6: prima in direzione X, poi Z su posizione di partenza
 7: prima in direzione Z, poi X su posizione di partenza
 8: con G1 su I e K
I, K Posizione finale ciclo. Posizione che viene raggiunta alla
fine del ciclo (I: quota diametrale).

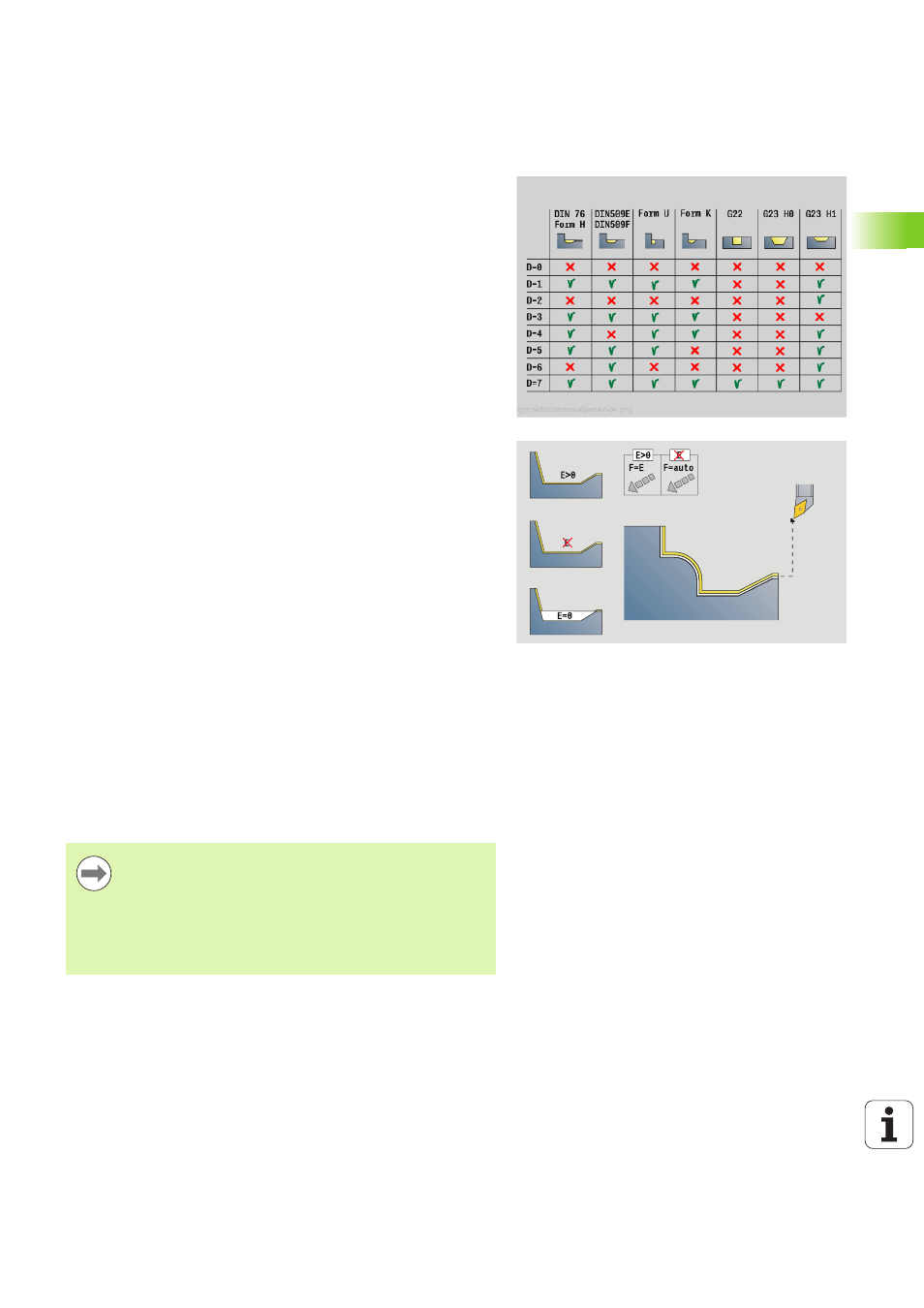

D Nascondi elementi (vedere figura)
E Comportamento in entrata
 E=0: senza lavorazione dei profili discendenti
 E\>0: avanzamento in entrata per lavorazione di elementi
di profili discendenti. Gli elementi del profilo discendenti
vengono lavorati.
 Nessuna immissione: l'avanzamento in entrata viene
ridotto in caso di lavorazione di elementi del profilo
discendenti – max. 50%. Gli elementi del profilo
discendenti vengono lavorati.
O Riduzione avanzamento per elementi circolari (default: 0)
 0: riduzione avanzamento attiva
 1: senza riduzione di avanzamento
DXX Numero correzione aggiuntiva 1 - 16
G58 Sovrametallo parallelo al profilo (quota radiale)
DI Sovrametallo parallelo all'asse X
DK Sovrametallo parallelo all'asse Z
Altre maschere: vedere pagina 60
Con riduzione di avanzamento attiva ogni "piccolo"
elemento del profilo viene elaborato con almeno 4 giri del
mandrino.
Con l'indirizzo Dxx si attiva una correzione aggiuntiva per
l'intera esecuzione del ciclo. La correzione aggiuntiva
viene di nuovo disinserita alla fine del ciclo. Le correzioni
aggiuntive si editano in modalità "Esecuzione programma".
