Unit "Sagoma di scanalatura lineare superficie
frontale"
La Unit esegue una sagoma di scanalatura lineare alle medesime
distanze sulla superficie frontale. Il punto di partenza delle scanalature
corrisponde alle posizioni della sagoma. Definire la lunghezza e la
posizione delle scanalature nella Unit. La larghezza della scanalatura
corrisponde al diametro della fresa.
Nome Unit: G791_Lin_Stirn_C / Ciclo: G791 (vedere pagina 350)
Accesso al database tecnologico
 Tipo di lavorazione: fresatura
 Parametri correlati: F, S, FZ, P

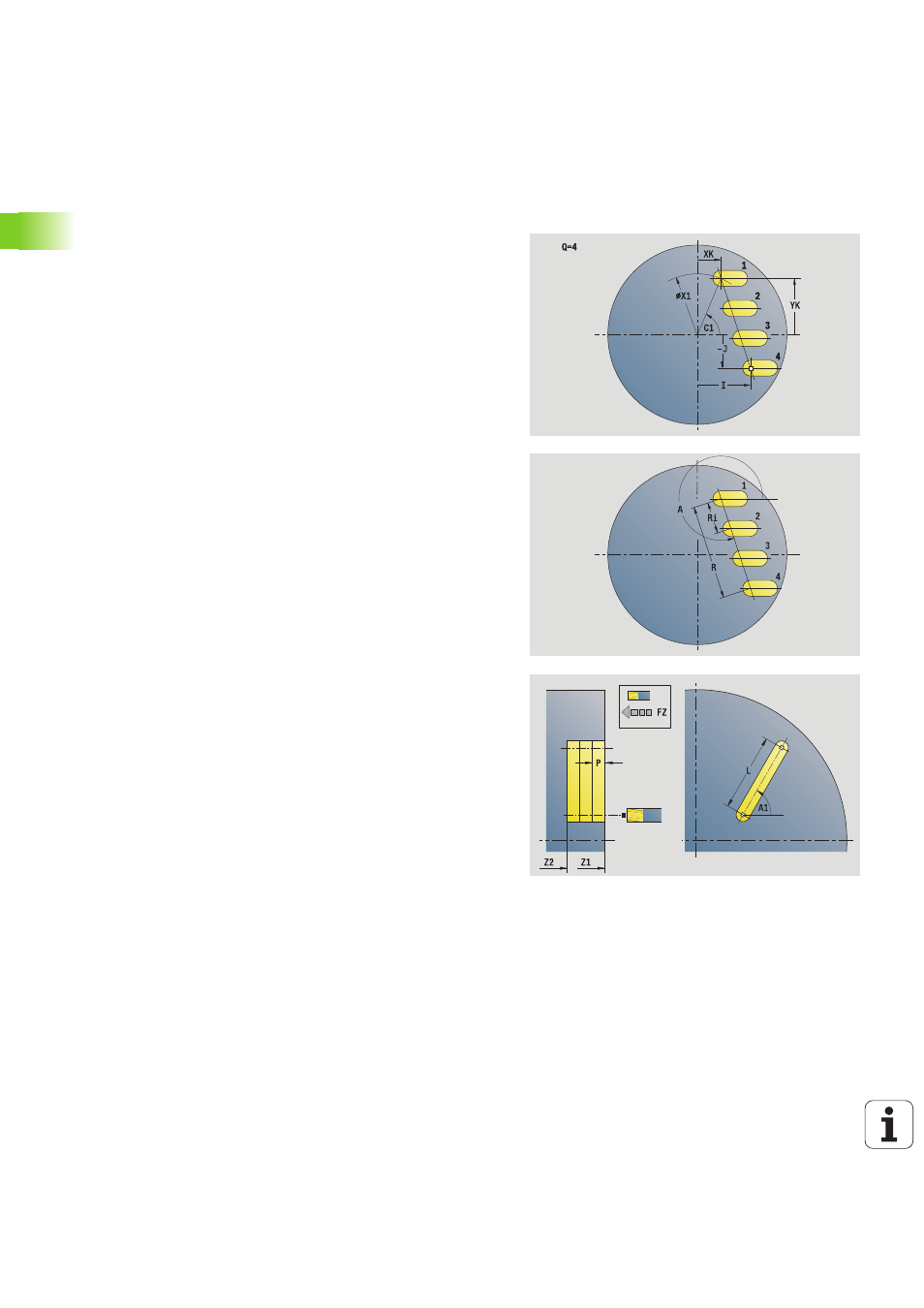

Maschera Sagoma
Q
Numero di scanalature
X1, C1 Punto di partenza polare
XK, YK Punto di partenza cartesiano
I, J Punto finale (XK, YK)
Ii, Ji Distanza (XKi, YKi)
R Distanza primo/ultimo profilo
Ri Distanza incrementale
A Angolo sagoma (riferimento asse XK)
Maschera Ciclo
Z1
Spigolo superiore fresatura
Z2 Fondo fresatura
L Lunghezza della scanalatura
A1 Angolo rispetto asse X
P Incremento massimo
FZ Avanzamento in accostamento
Altre maschere: vedere pagina 60
