240 Programmazione DIN
4.8 Pr
ofili della superficie cilindr
ica

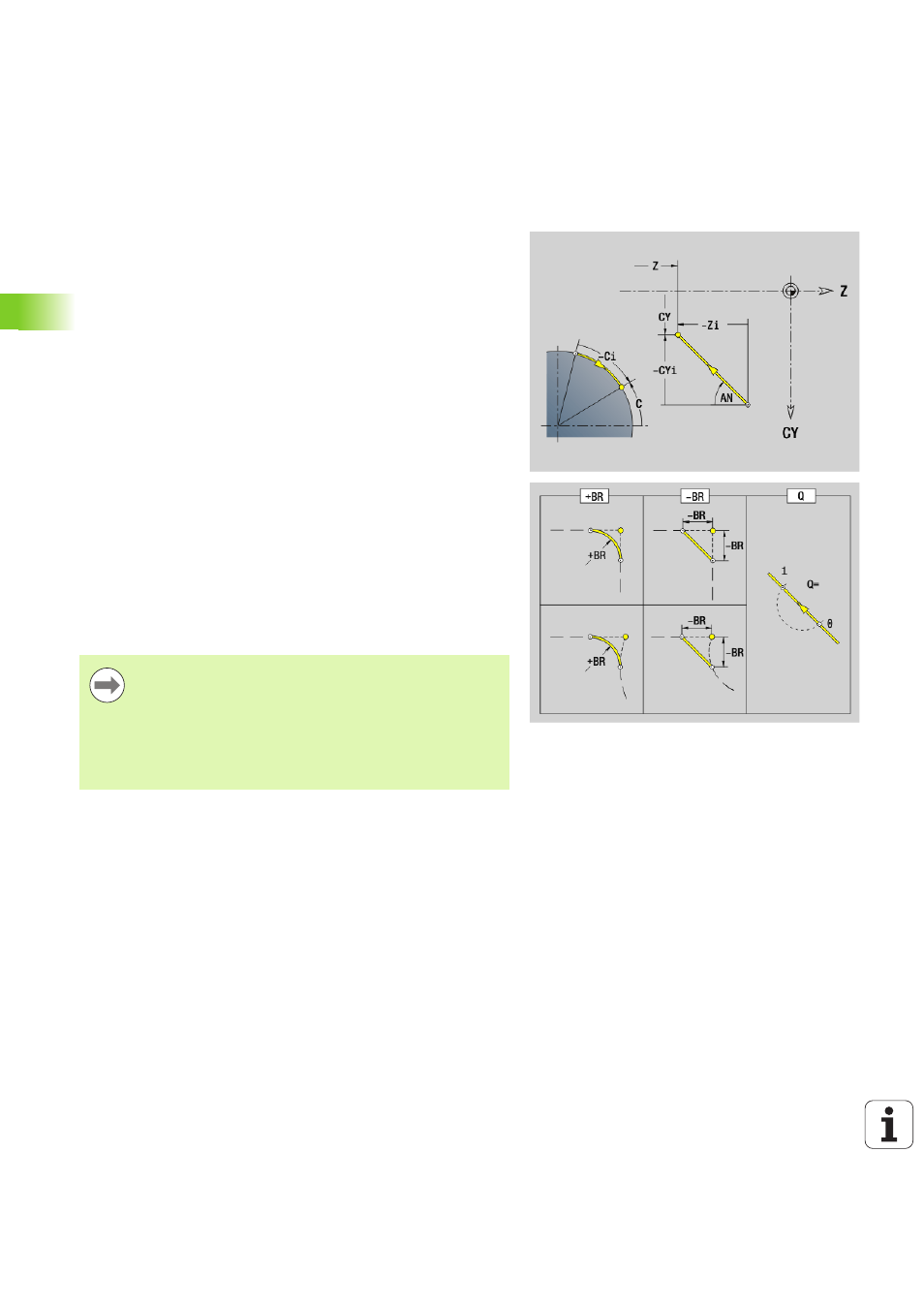

Elemento lineare profilo superficie cilindrica
G111-Geo
L'istruzione G111 definisce un elemento lineare del profilo sulla
superficie cilindrica.
Parametri
Z
Punto finale
C Punto finale (angolo finale o angolo polare)
CY Punto finale come "quota percorso"; riferimento: sviluppo
superficie cilindrica con "diametro di riferimento"
AN Angolo rispetto asse Z
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca una retta (default: 0):
 Q=0: punto d'intersezione vicino
 Q=1: punto d'intersezione distante
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR\>0: raggio arrotondamento
 BR<0: larghezza smusso
PZ Punto finale (raggio polare)
AR Angolo rispetto all'asse Z (AR corrisponde a AN)
R Lunghezza (raggio polare; riferimento: ultimo punto profilo)
Programmazione
 Z, CY: assoluto, incrementale, modale o "?"
 C: assoluto, incrementale o modale
 ARi: angolo con elemento precedente
 ANi: angolo con elemento successivo
 Programmare Z, C o Z, CY
