HEIDENHAIN MANUALplus 620, CNC PILOT 640 201
4.3 Elementi f
ondamentali del pr
ofilo di t
o
rn
it
ur
a
4.3 Elementi fondamentali del
profilo di tornitura

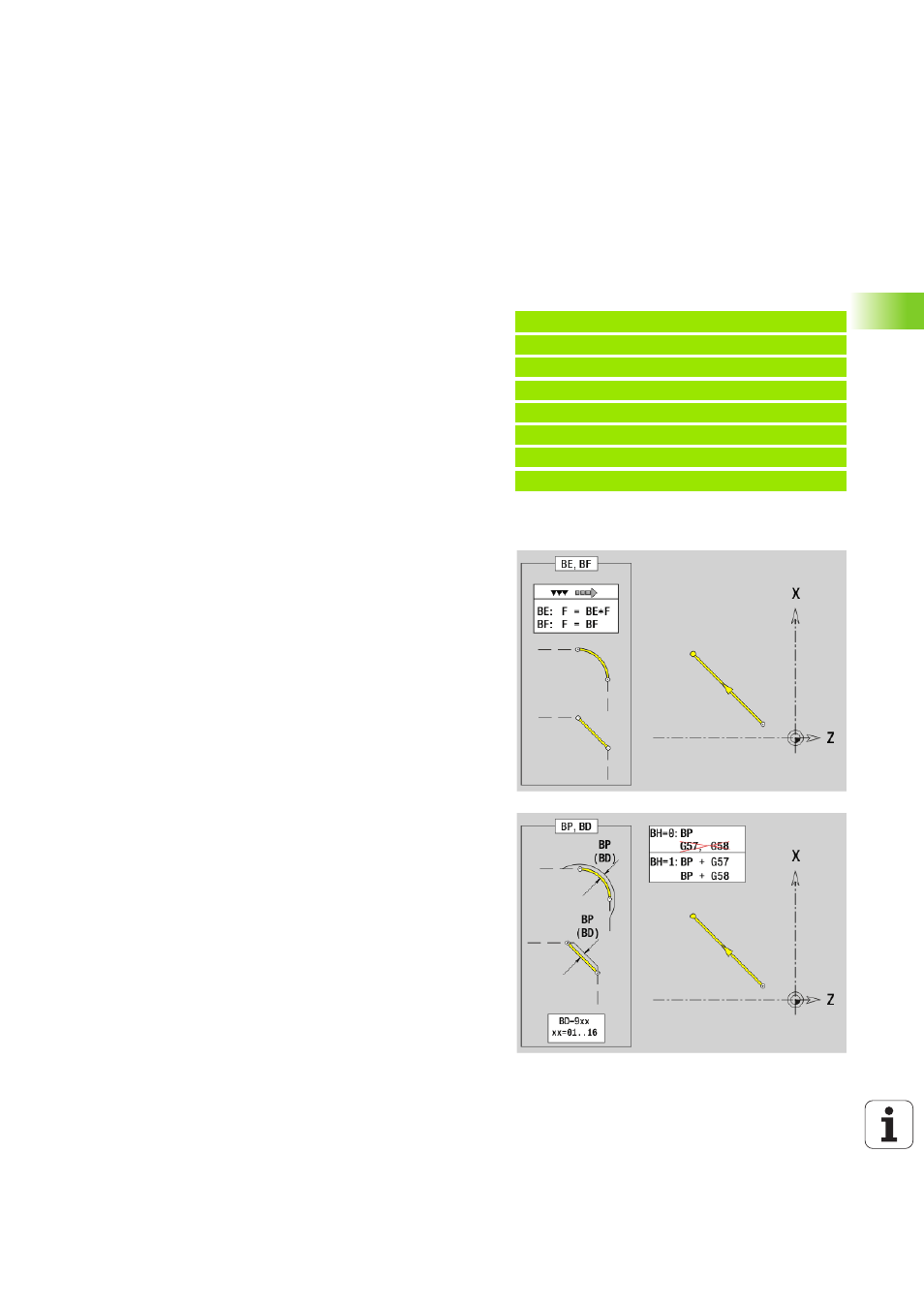

Punto di partenza profilo di tornitura G0-Geo
L'istruzione G0 definisce il punto iniziale del profilo di tornitura.
Attributi di lavorazione per elementi geometrici
Tutti gli elementi fondamentali del profilo di tornitura contengono
l'elemento geometrico Smusso/Arrotondamento BR. Per questo
elemento geometrico e per tutti gli altri elementi geometrici (gole,
scarichi) è possibile definire attributi di lavorazione.
Beispiel: G0-Geo
. . .
FINISHED [ PEZZO FINITO ]
N2 G0 X30 Z0 [Punto di partenza profilo]
N3 G1 X50 BR-2
N4 G1 Z-40
N5 G1 X65
N6 G1 Z-70
. . .
Parametri
X
Punto iniziale profilo (quota diametrale)
Z Punto iniziale profilo
PZ Punto iniziale profilo (raggio polare)
W Punto iniziale profilo (angolo polare)
Parametri
BE
Fattore di avanzamento speciale per smusso/arrotondamento
nel ciclo di finitura (default: 1)
Avanzamento speciale = avanzamento attivo * BE
BF Avanzamento speciale per smusso/arrotondamento nel ciclo di
finitura (default: nessun avanzamento speciale)
BD Numero di correzione aggiuntiva per smusso/arrotondamento
(901-916)
BP Sovrametallo equidistante (a distanza costante) per smusso/
arrotondamento
BH Tipo di sovrametallo per smusso/arrotondamento
 0: sovrametallo assoluto
 1: sovrametallo addizionale
