360 Programmazione DIN
4.26 Cicli di fr
esat
ur
a

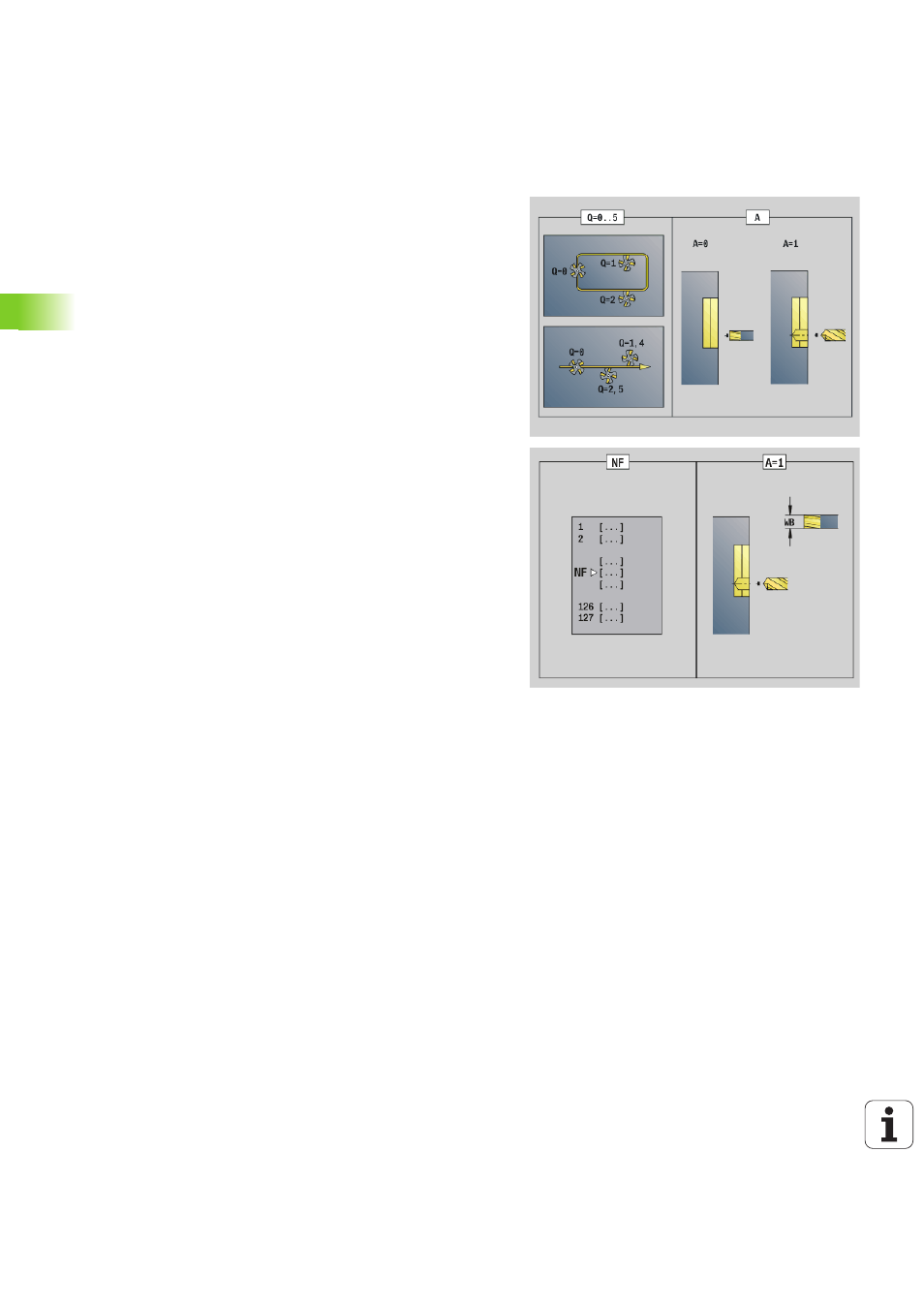

G840 – Determinazione delle posizioni di preforatura
L'istruzione "G840 A1 .." determina le posizioni di preforatura e le
memorizza sotto il riferimento indicato in "NF". Programmare solo i
parametri riportati nella tabella seguente.
Vedere anche:
 G840 – Principi fondamentali: Pag. 359
 G840 – Fresatura: Pag. 362
Parametri – Determinazione delle posizioni di preforatura
Q
Tipo di ciclo (= Posizione di fresatura)
 Profili aperti. Nelle sovrapposizioni "Q" definisce se viene
lavorata la prima area (dal punto di partenza) o l'intero profilo.
 Q=0: centro fresa sul profilo (posizione di preforatura =
punto di partenza).
 Q=1: lavorazione a sinistra del profilo. Nelle
sovrapposizioni considerare solo la prima area del profilo.
 Q=2: lavorazione a destra del profilo. Nelle sovrapposizioni
considerare solo la prima area del profilo.
 Q=3: non ammesso
 Q=4: lavorazione a sinistra del profilo. Nelle
sovrapposizioni considerare l'intero profilo.
 Q=5: lavorazione a destra del profilo. Nelle sovrapposizioni
considerare l'intero profilo.
 Profilo chiuso
 Q=0: centro fresa sul profilo (posizione di preforatura =
punto di partenza).
 Q=1: fresatura interna
 Q=2: fresatura esterna
 Q=3..5: non ammesso
ID Profilo di fresatura - Nome del profilo da fresare
NS N. blocco di partenza profilo – Inizio sezione del profilo
 Figure: numero di blocco della figura
 Profilo libero chiuso: primo elemento del profilo (non punto
di partenza)
 Profilo aperto: primo elemento del profilo (non punto di
partenza)
NE N. blocco finale profilo – Fine sezione del profilo
 Figure, profilo libero chiuso: nessun inserimento
 Profilo aperto: ultimo elemento del profilo
 Il profilo è composto da un elemento:
 Nessun inserimento: lavorazione in direzione del profilo
 NS=NE programmato: lavorazione in senso contrario al
profilo
