HEIDENHAIN MANUALplus 620, CNC PILOT 640 555
7.
2 Gener
a
zione aut
o
matica del piano di la
v
o
ro
(AA
G
)
7.2 Generazione automatica del
piano di lavoro (AAG)
La AAG genera i blocchi del piano di lavoro secondo l'ordine definito
nella "sequenza di lavorazione". Nella maschera di immissione
Parametri di lavorazione si definiscono i dettagli della lavorazione.
TURN PLUS determina automaticamente tutti gli elementi di un
blocco di lavoro. La sequenza di lavorazione viene definita con
l'apposito editor.
Un blocco di lavoro contiene:
 la chiamata utensile
 i dati di taglio (dati tecnologici)
 l'avvicinamento (può mancare)
 il ciclo di lavorazione
 il disimpegno (può mancare)
 l'avvicinamento del punto di cambio utensile (può mancare)
Si possono modificare o completare successivamente blocchi di
lavoro generati.
TURN PLUS simula la lavorazione nella grafica di controllo AAG.
Tramite softkey (vedere "Simulazione grafica" nel manuale utente) è
possibile influire sull'esecuzione e sulla rappresentazione della grafica
di controllo.
Generazione del piano di lavoro
Generazione del piano di lavoro con TURN PLUS
Selezionare "TURN PLUS". TURN PLUS apre l'ultima sequenza di
lavorazione selezionata.

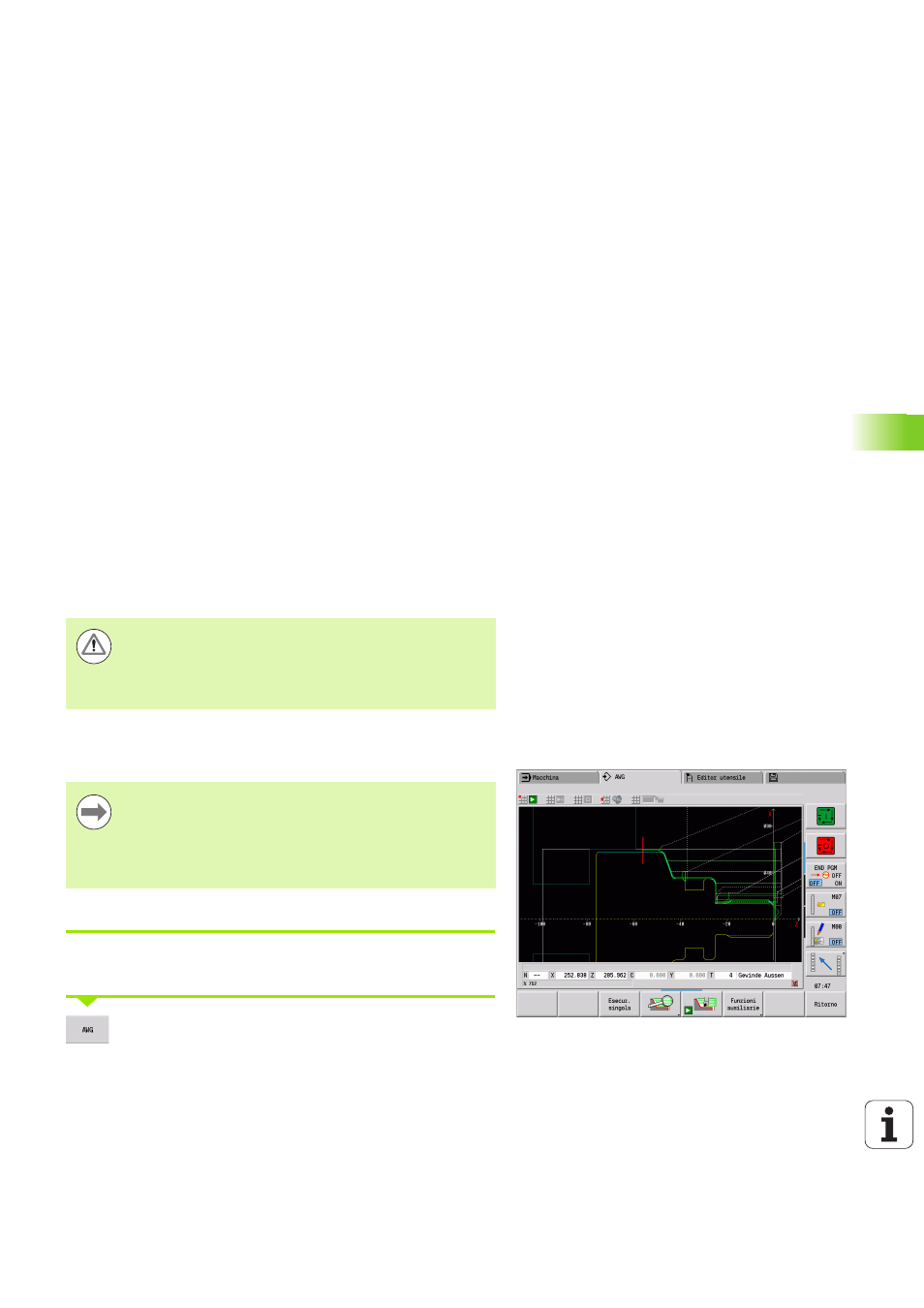

Selezionare "AAG". TURN PLUS visualizza il profilo del
pezzo grezzo e del pezzo finito nella finestra grafica.
TURN PLUS visualizza messaggi di allarme durante
l'analisi del profilo se i campi non possono essere lavorati
o non completamente. Al termine della creazione del
programma è possibile verificare tali sezioni e adattarle alle
relative necessità.
Da tenere presente dopo la generazione del piano di
lavoro: se nel programma non è stato ancora definito alcun
bloccaggio, TURN PLUS stabilisce l'attrezzatura di
bloccaggio per una determinata forma/lunghezza di
serraggio e allinea di conseguenza la limitazione di taglio.
Adeguare i valori nel programma NC finito.
