HEIDENHAIN MANUALplus 620, CNC PILOT 640 183
3.3 Unit - F
resat
ur
a asse Y

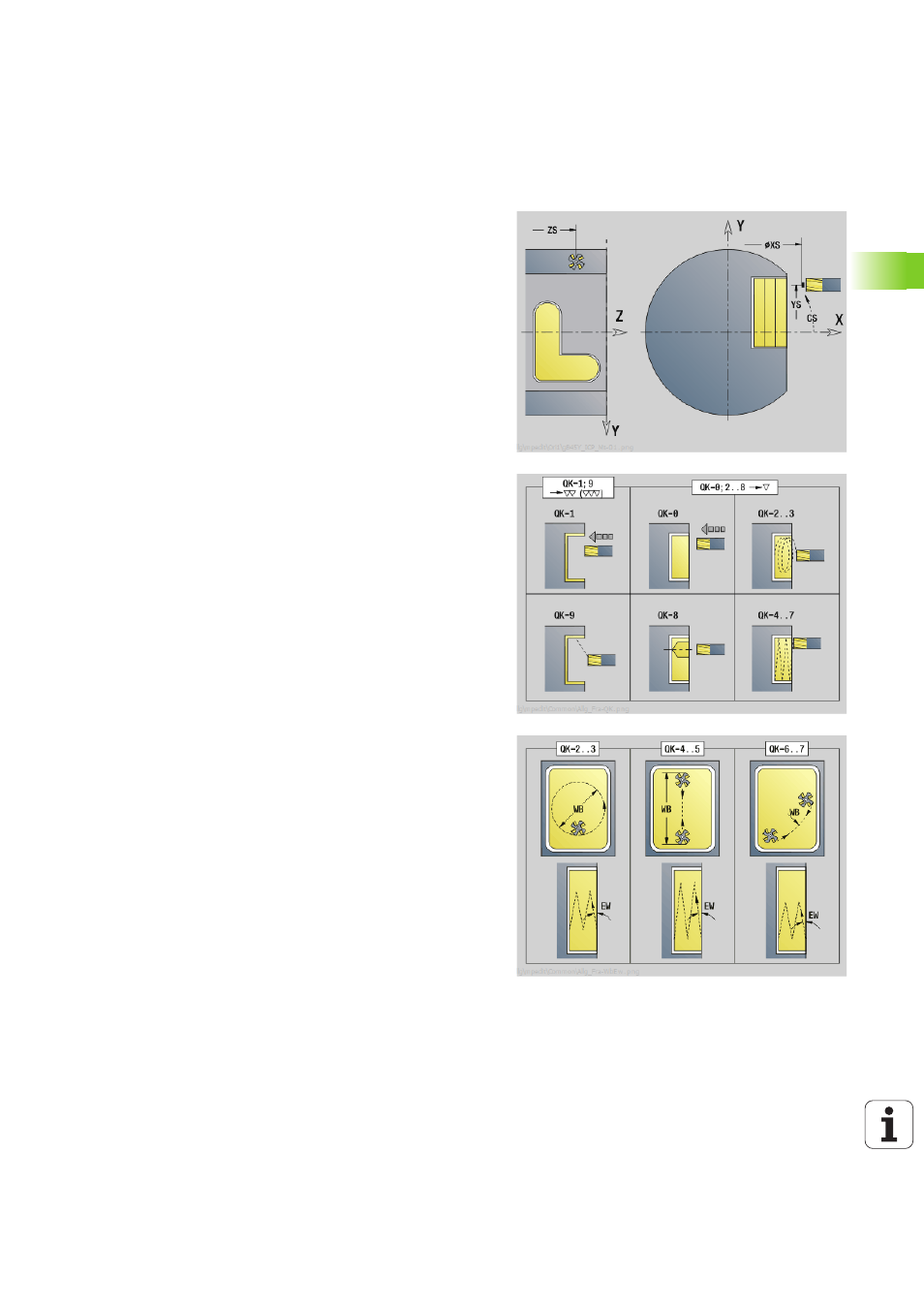

Unit "Fresatura tasca ICP piano YZ"
La Unit fresa la tasca definita con ICP sul piano YZ. Selezionare in QK
se occorre procedere alla sgrossatura o alla finitura e in caso di
sgrossatura definire la strategia di penetrazione.
Nome Unit: G845_Tas_Y_Mant / Cicli: G845 (vedere pagina 371); G846
(vedere pagina 375)
Accesso al database tecnologico
 Tipo di lavorazione: fresatura
 Parametri correlati: F, S, FZ, P
Parametri maschera Profilo
FK
vedere pagina 62
NS N. blocco di partenza profilo
NE N. blocco finale profilo
X1 Spigolo superiore di fresatura (quota diametrale)
P2 Profondità profilo
NF Tacca posizione (solo se QK=8)
Parametri maschera Ciclo
QK
Tipo di lavorazione e strategia di penetrazione
 0: sgrossatura
 1: finitura
 2: sgrossatura elicoidale manuale
 3: sgrossatura elicoidale autom.
 4: sgross. pendolam. lin. manuale
 5: sgross. pendolam. lin. autom.
 6: sgross. pendolam. cir. manuale
 7: sgross. pendolam. cir. automatica
 8: sgross., entrata su pos. preforat.
 9: finitura, arco in entrata 3D
JT Direzione di esecuzione:
 0: dall'interno verso l'esterno
 1: dall'esterno verso l'interno
H Direzione di fresatura
 0: discorde
 1: concorde
P Incremento massimo
I Sovrametallo in profondità
K Sovrametallo parallelo al profilo
FZ Avanzamento in accostamento
E Avanzamento ridotto
R Raggio di avvicinamento
WB Lunghezza entrata
EW Angolo di penetrazione
U Fattore di sovrapposizione (default: 0,5)
RB Piano di ritorno (quota diametrale)
Altre maschere: vedere pagina 60
