HEIDENHAIN MANUALplus 620, CNC PILOT 640 545
6.7 Cicli di fr
esat
ur
a asse Y

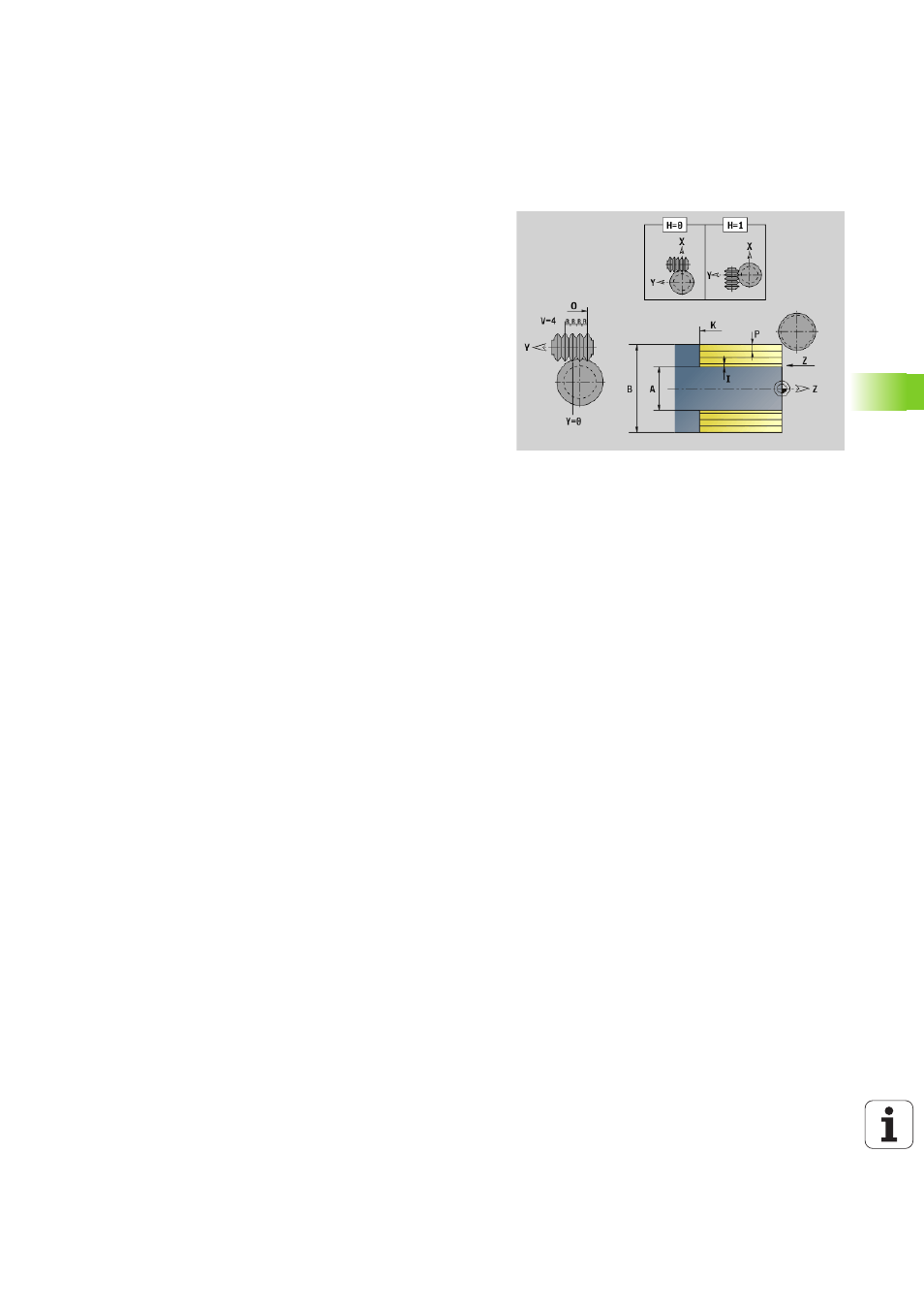

Fresatura per ingranaggi G808
G808 fresa il profilo di un ingranaggio dal "Punto di partenza Z" al "Punto
finale K". Indicare in W la posizione angolare dell'utensile.
Se si programma un sovrametallo, la fresatura per ingranaggi viene
ripartita in prelavorazione e successiva finitura.
Nei parametri O, R e V si definisce lo "spostamento" dell'utensile. Con
lo spostamento di R si ottiene un'usura uniforme della fresa a vite.
Parametri
Z
Punto di partenza
K Punto finale
C Angolo (angolo di offset dell'asse C)
A Diametro interno
B Diametro esterno
J Numero denti pezzo
W Posizione angolare
S Velocità di taglio [m/min]
I Sovrametallo
D Senso di rotazione del pezzo
 3: M3
 4: M4
F Avanzamento al giro
E Avanzamento finitura
P Incremento massimo
O Spostamento posizione di partenza
R Valore di spostamento
V Numero di spostamenti
H Asse di accostamento
 0: l'incremento ha luogo in direzione X
 1: l'incremento ha luogo in direzione Y
Q Mandrino pezzo
 0: il mandrino 0 (mandrino principale) blocca il pezzo
 3: il mandrino 3 (contromandrino) blocca il pezzo
