Finitura profilo G890
L'istruzione G890 finisce l'area del profilo definita in una passata.
Trasferire il riferimento al profilo da lavorare nei parametri del ciclo
oppure definire il profilo direttamente dopo la chiamata ciclo (vedere
"Lavorare con i cicli riferiti al profilo" a pagina 270). Il profilo da lavorare
può contenere diverse cavità. Se necessario, è possibile suddividere la
superficie di lavorazione in diverse aree.
Parametri
ID
Profilo ausiliario - Numero di identificazione del profilo da
lavorare
NS Numero di blocco iniziale (inizio della sezione del profilo)
NE Numero di blocco finale (fine della sezione del profilo)
 NE non programmato: l'elemento del profilo NS viene
lavorato nella direzione di definizione del profilo.
 NS=NE programmato: l'elemento del profilo NS viene
lavorato in senso contrario alla direzione di definizione del
profilo.

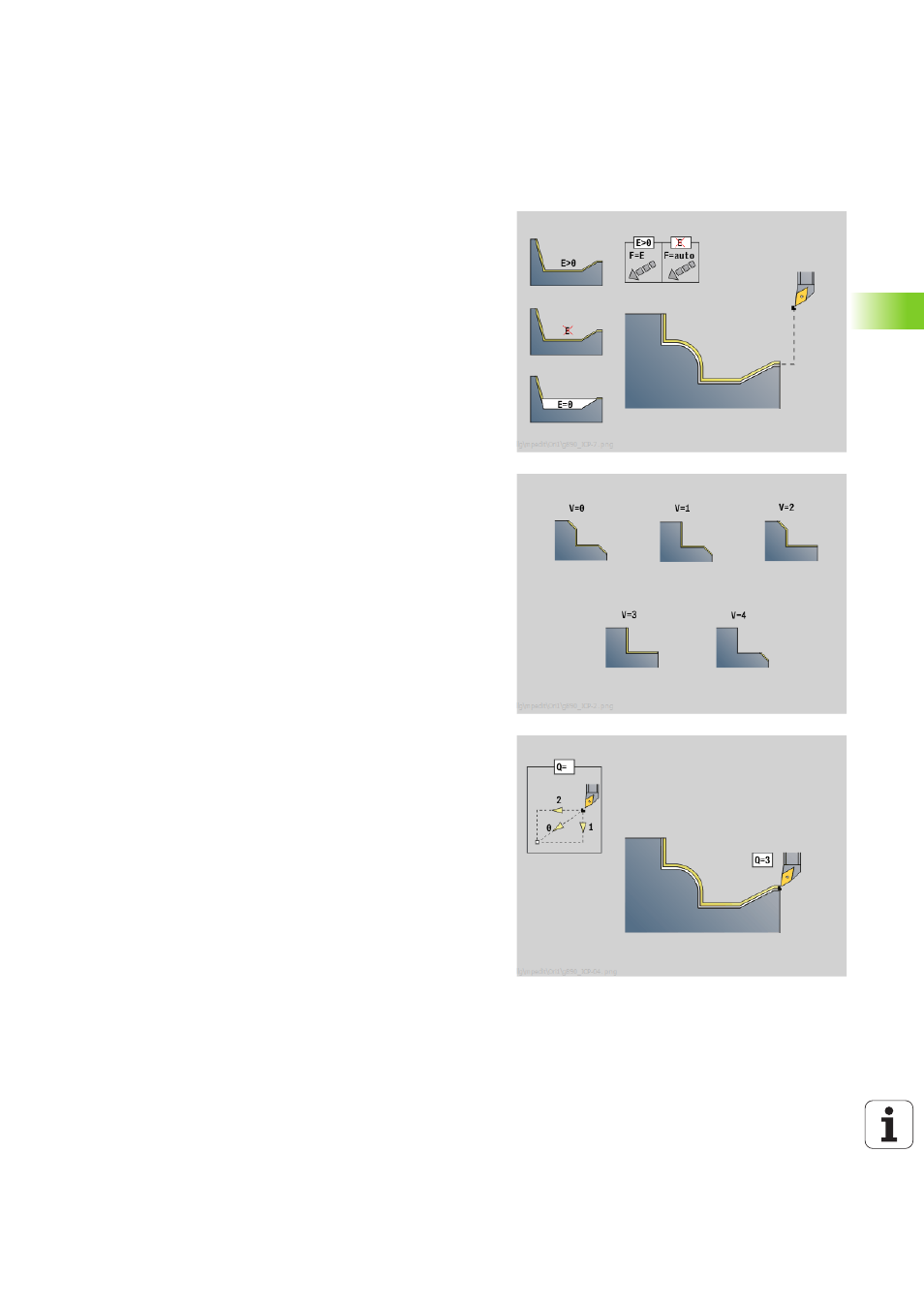

E Comportamento in entrata
 E=0: senza lavorazione dei profili discendenti
 E\>0: avanzamento in entrata
 Nessun inserimento: lavorazione profili discendenti con
avanzamento programmato
V Identificativo inizio/fine (default: 0). Uno smusso/
arrotondamento viene lavorato:
 0: all'inizio e alla fine
 1: all'inizio
 2: alla fine
 3: nessuna lavorazione
 4: viene lavorato uno smusso/arrotondamento, non un
elemento fondamentale (presupposto: sezione del profilo
con un elemento)
Q Tipo di avvicinamento (default: 0)
 0: scelta automatica – il Controllo numerico verifica:
 l'avvicinamento diagonale
 prima in direzione X, poi Z
 l'equidistanza rispetto all'ostacolo
 non considerazione dei primi elementi di profilo se la
posizione di partenza non è accessibile
 1: prima in direzione X, poi Z
 2: prima in direzione Z, poi X
 3: senza avvicinamento – l'utensile è nelle vicinanze del
punto iniziale
