298 Programmazione DIN
4.1
8
Definizioni pr
ofili nella sezione MA
CHINING

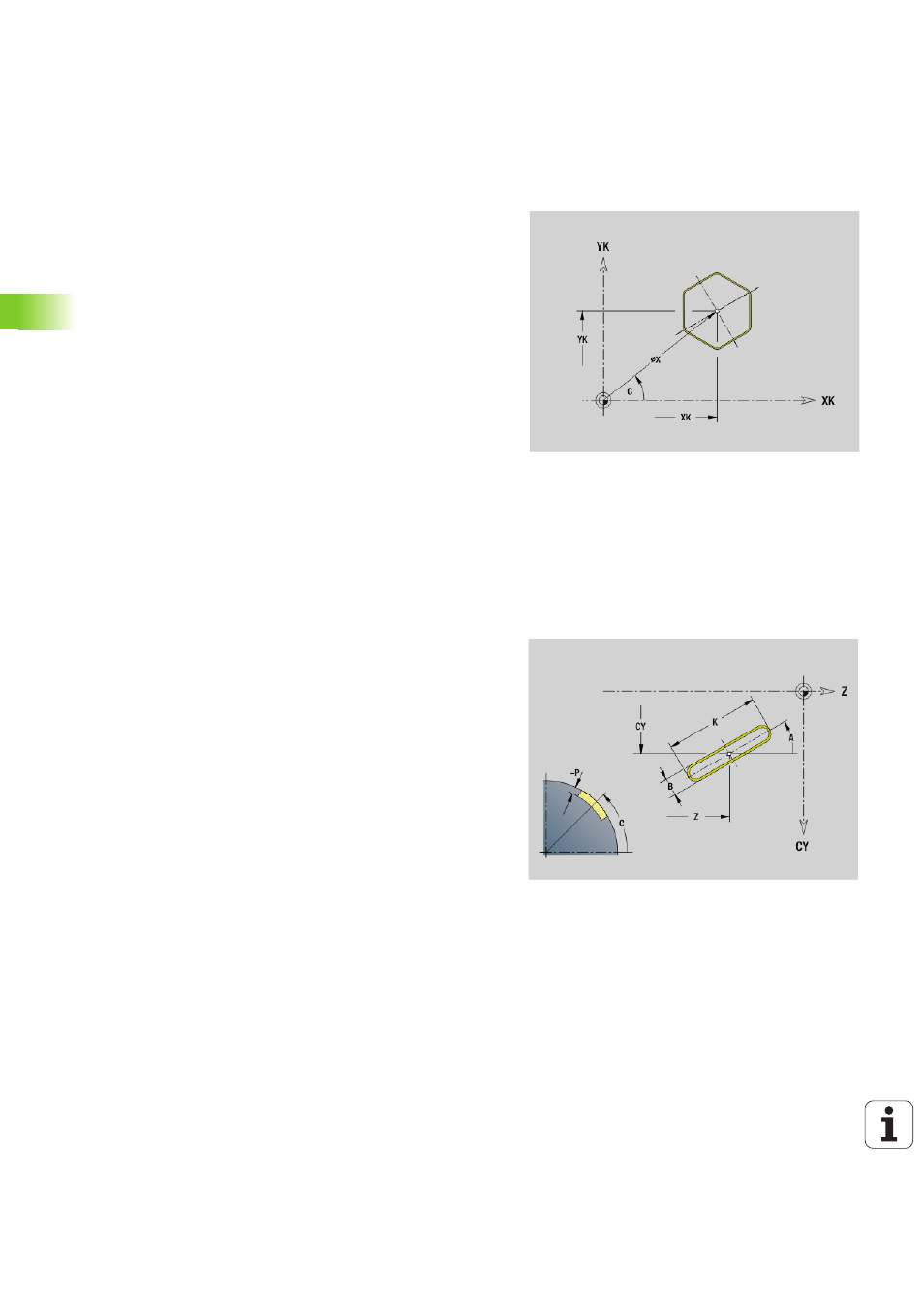

Poligono superficie frontale/posteriore G307
L'istruzione G307 definisce un poligono in un profilo frontale o
posteriore. La figura si programma in combinazione all'istruzione
G840, G845 o G846.
Scanalatura lineare superficie cilindrica G311
L'istruzione G311 definisce una scanalatura lineare in un profilo sulla
superficie cilindrica. La figura si programma in combinazione
all'istruzione G840, G845 o G846.
Parametri
XK
Centro in coordinate cartesiane
YK Centro in coordinate cartesiane
X Diametro (centro in coordinate polari)
C Angolo (centro in coordinate polari)
A Angolo di un lato del poligono rispetto all'asse XK (default: 0°)
Q Numero di lati (Q \> 2)
K Lunghezza lato
 K\>0: lunghezza lato
 K<0: diametro cerchio interno
R Smusso/Arrotondamento (default: 0°)
 R\>0: raggio arrotondamento
 R<0: larghezza smusso
P Profondità/altezza
 P<0: tasca
 P\>0: isola
Parametri
Z
Centro (posizione Z)
CY Centro come "quota percorso"; riferimento: sviluppo superficie
cilindrica con "diametro di riferimento"
C Centro (angolo)
A Angolo rispetto all'asse Z (default: 0°)
K Lunghezza della scanalatura
B Ampiezza della scanalatura
P Profondità tasca
