232 Programmazione DIN
4.7 Pr
ofili superficie fr
ontale/post
er
ior
e

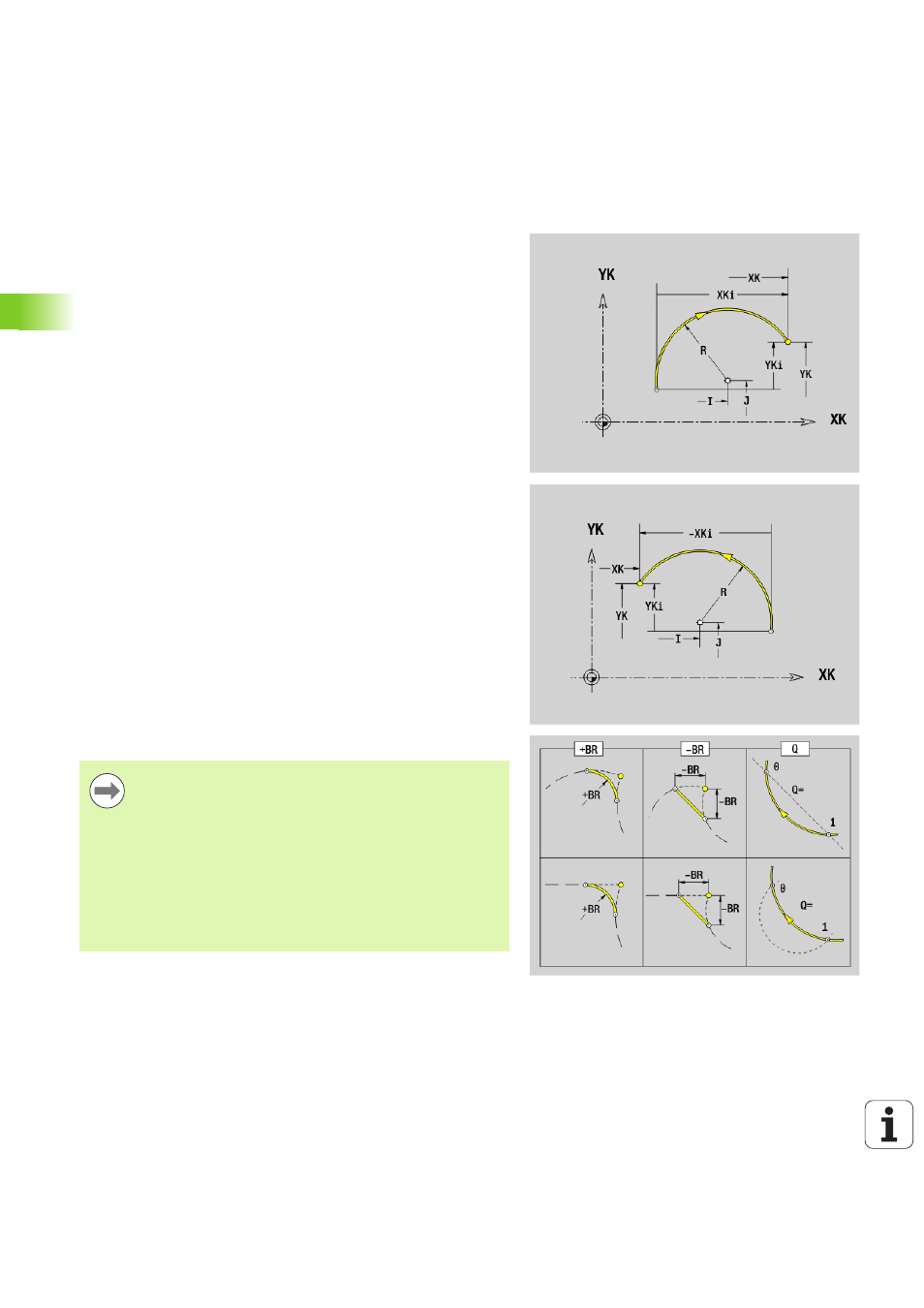

Arco di cerchio profilo superficie frontale/
posteriore G102-Geo/G103-Geo
L'istruzione G102/G103 definisce un arco in un profilo frontale o
posteriore. Senso di rotazione (vedere la grafica di supporto):
 G102: in senso orario
 G103: in senso antiorario
Parametri
X
Punto finale in coordinate polari (quota diametrale)
C Punto finale in coordinate polari (quota angolare)
XK Punto finale in coordinate cartesiane
YK Punto finale in coordinate cartesiane
R Raggio
I Centro in coordinate cartesiane
J Centro in coordinate cartesiane
Q Punto d'intersezione. Punto finale se l'arco di cerchio interseca
una retta o un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR\>0: raggio arrotondamento
 BR<0: larghezza smusso
XM Centro (raggio polare; riferimento: punto zero pezzo)
CM Centro (angolo polare; riferimento: punto zero pezzo)
AR
Angolo di partenza (angolo tangenziale all'asse rotativo)
AN Angolo finale (angolo tangenziale all'asse rotativo)
Programmazione
 X, XK, YX: assoluto, incrementale, modale o "?"
 C: assoluto, incrementale o modale
 I, J: assoluto o incrementale
 XM, CM: assoluto o incrementale
 ARi: angolo con elemento precedente
 ANi: angolo con elemento successivo
 Il punto finale non può essere il punto di partenza
(nessun cerchio completo).
