HEIDENHAIN MANUALplus 620, CNC PILOT 640

75

2.3 Units - T

roncat

u

ra

Correzione profondità di tornitura RB: in funzione del materiale,
della velocità di avanzamento ecc., il tagliente "devia" durante la
lavorazione di tornitura. L'errore di incremento che ne deriva si
corregge con la correzione della profondità di tornitura. Il valore viene
di norma determinato per via empirica.

Larghezza offset B: a partire dal secondo incremento, in caso di
passaggio dalla lavorazione di tornitura a quella di troncatura il percorso
da lavorare viene ridotto della "Larghezza offset B". Ad ogni successivo
passaggio su questo fianco si verifica una riduzione di "B", oltre
all'offset attuale. La somma dell'"offset" è limitata all'80% della
larghezza effettiva del tagliente (larghezza tagliente effettiva =
larghezza tagliente – 2*raggio tagliente). Il Controllo numerico riduce
se necessario la larghezza programmata dell'offset. Al termine della
pretroncatura il materiale residuo viene lavorato con una corsa di
troncatura.

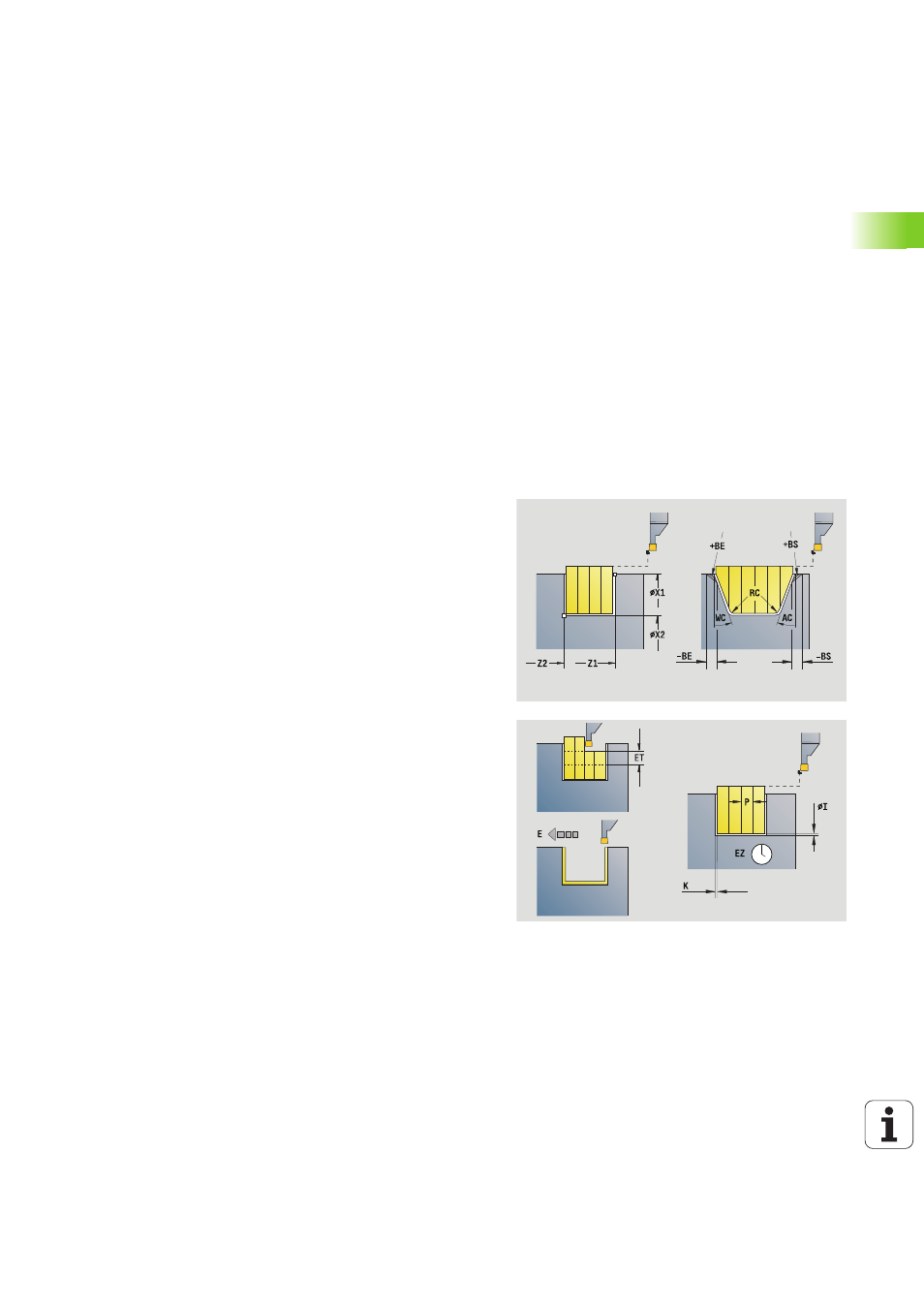

Unit "Troncatura profilo immissione diretta del
profilo"

La Unit lavora il profilo assiale/radiale descritto con i parametri.

Nome Unit: G860_G80 / Ciclo: G860 (vedere pagina 283)

In base alla definizione dell'utensile, il Controllo numerico riconosce se
l'esecuzione della gola è di tipo radiale o assiale.

Accesso al database tecnologico

Tipo di lavorazione: troncatura profilo

Parametri correlati: F, S, E

Maschera Profilo:
RI, RK

Sovrametallo pezzo grezzo in direzione X e Z

Altri parametri maschera Profilo: vedere pagina 62
Maschera Ciclo
Q

Sgrossatura/Finitura (varianti di esecuzione)

0: sgrossatura e finitura

1: solo sgrossatura

2: solo finitura

I, K

Sovrametallo in direzione X, Z (l: quota diametrale)

ET

Profondità di incisione

P

Larghezza di troncatura (default: 0,8 x larghezza utensile)

E

Avanzamento di finitura: avanzamento differenziato che
viene impiegato solo per la finitura.

EZ

Tempo di sosta dopo percorso gola (default: durata di un
giro del mandrino)

D

Giri sul fondo della gola

DQ

N. cicli per esecuzione gole

DX, DZ

Distanza dalla gola successiva direzione X, Z

Altre maschere: vedere pagina 60
