136 Units smart.Turn
2.9 Units - F
resat
ur
a superficie fr
ontale

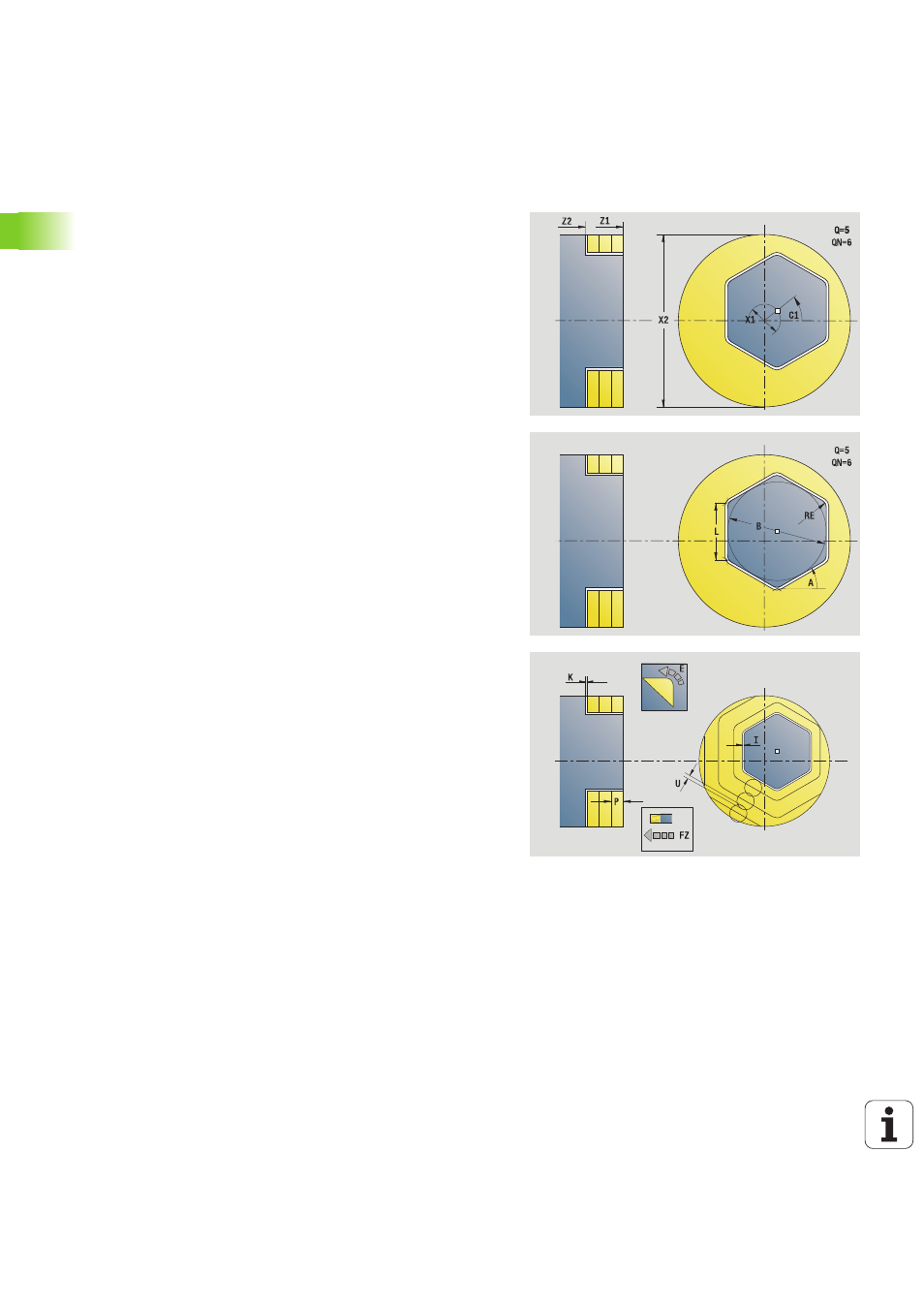

Unit "Fresatura frontale"
La Unit fresa in funzione delle superfici Q o della figura definita. La Unit
lavora il materiale attorno alle figure.
Nome Unit: G797_Stirnfr_C / Ciclo: G797 (vedere pagina 356)
Accesso al database tecnologico
 Tipo di lavorazione: finitura a fresa
 Parametri correlati: F, S, FZ, P
Maschera Figura
Q
Tipo di figura
 0: cerchio
 1: superf. singola
 2: larghezza chiave
 3: triangolo
 4: rettangolo, quadrato
 5: poligono
QN Numero di spigoli poligono (solo con Q=5 poligono)
X1 Diametro centro figura
C1 Angolo centro figura
Z1 Spigolo superiore fresatura
Z2 Fondo fresatura
X2 Diametro di limitazione
L Lunghezza lato
B Larghezza/apertura chiave
RE Raggio arrotondamento
A Angolo rispetto asse X
Maschera Ciclo
QK
Tipo di lavorazione
 Sgrossatura
 Finitura
J Direzione di fresatura
 0: unidirezionale
 1: bidirezionale
H Direzione di fresatura
 0: discorde
 1: concorde
P Incremento massimo
I Sovrametallo parallelo al profilo
K Sovrametallo in profondità
FZ Avanzamento in accostamento
E Avanzamento ridotto
U fattore di sovrapposizione
Altre maschere: vedere pagina 60
