HEIDENHAIN MANUALplus 620, CNC PILOT 640 147
2.1
0
Units - F
resat
ur
a superficie cilindr
ica
2.10 Units - Fresatura superficie
cilindrica

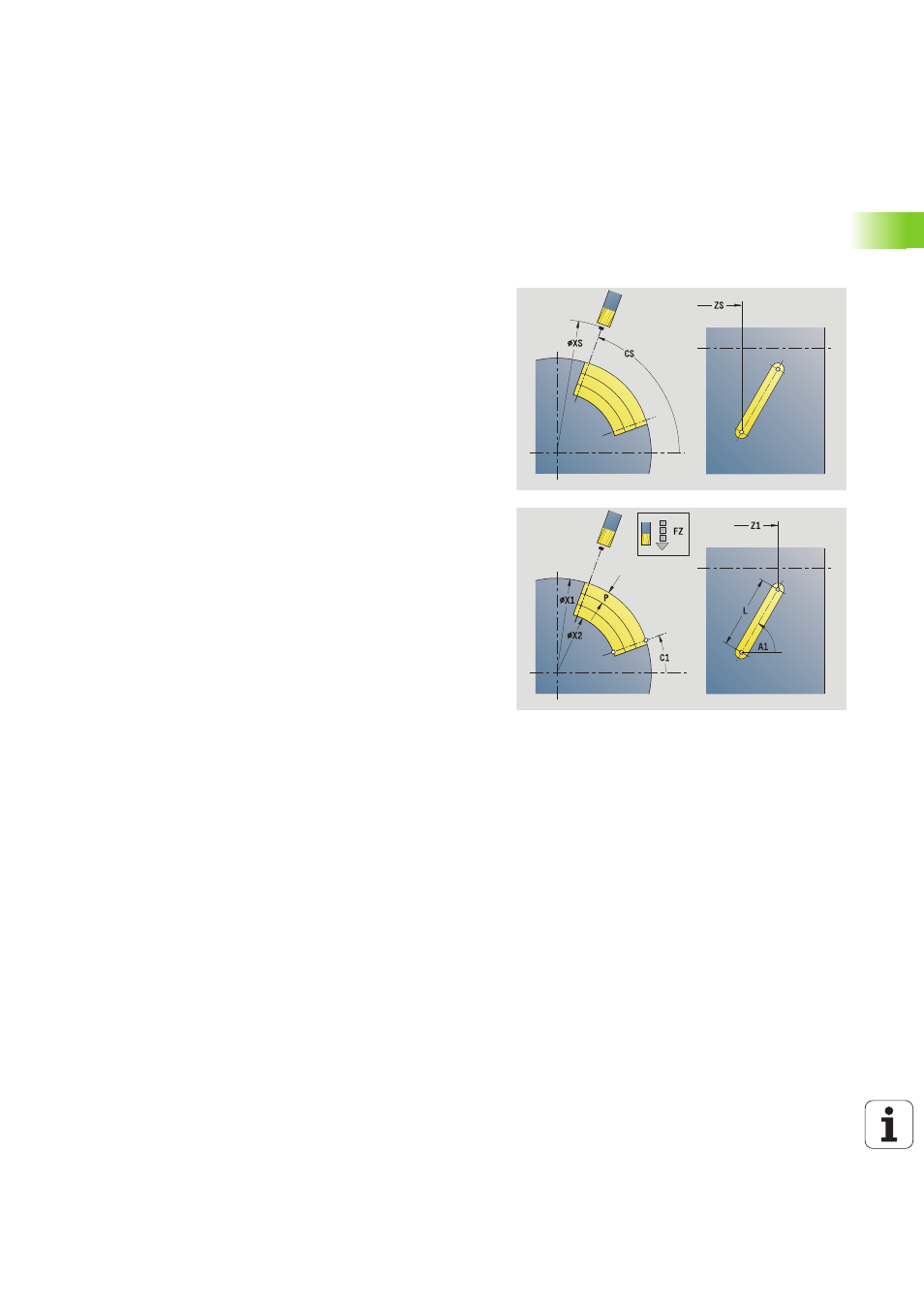

Unit "Scanalatura superficie cilindrica"
La Unit fresa una scanalatura sulla superficie cilindrica dalla posizione
di avvicinamento fino al punto finale. La larghezza della scanalatura
corrisponde al diametro della fresa.
Nome Unit: G792_Nut_MANT_C / Ciclo: G792 (vedere pagina 351)
Accesso al database tecnologico
 Tipo di lavorazione: fresatura
 Parametri correlati: F, S, FZ, P
Maschera Ciclo
X1
Spigolo superiore di fresatura (quota diametrale)
X2 Fondo di fresatura (quota diametrale)
L Lunghezza della scanalatura
A1 Angolo rispetto asse Z
Z1, C1 Punto di arrivo scanalatura polare
P Incremento massimo
FZ Avanzamento in accostamento
Altre maschere: vedere pagina 60
