HEIDENHAIN MANUALplus 620, CNC PILOT 640 61
2.1 Units smar
t.T
u
rn
La maschera di panoramica
Nella maschera di panoramica sono raggruppate le immissioni più
importanti della Unit. Questi parametri vengono ripetuti in altre
maschere.
La maschera Tool
In questa maschera si programmano le informazioni tecnologiche.
Softkey della maschera Tool
Selezione del numero di utensile
Acquisizione di avanzamento, velocità
di taglio e incremento dal database
tecnologico.

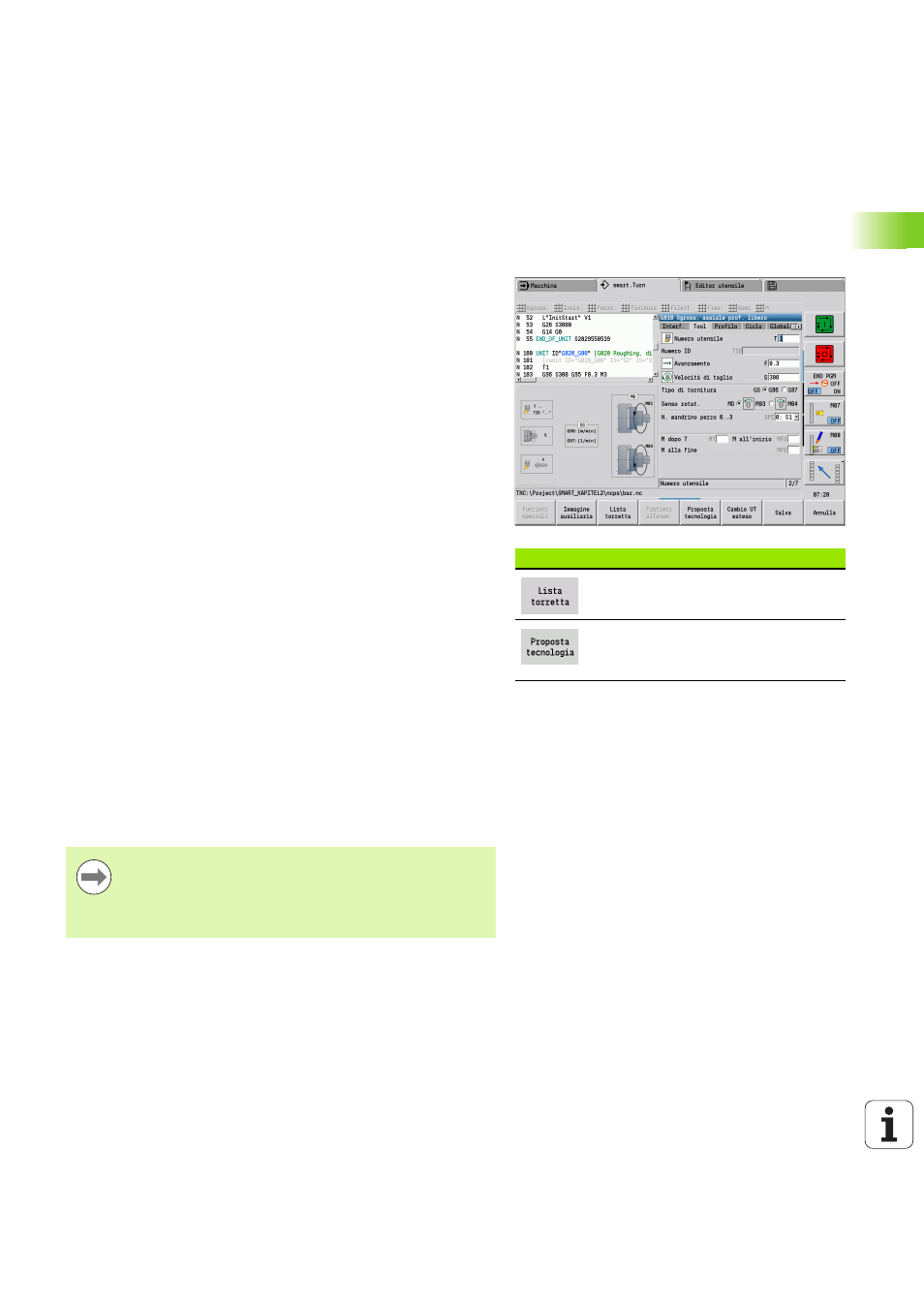

Maschera "Tool"
Utensile
T
Numero utensile (numero posto torretta)
TID Il numero di identificazione (nome utensile) viene
automaticamente registrato.
F Avanzamento: avanzamento al giro (mm/giro) per la
lavorazione. L'utensile viene spostato ad ogni giro del
mandrino del valore programmato.
S Velocità di taglio (costante) (m/min) oppure numero di giri
costante (giri/min). Commutabile con Tipo di tornitura GS.
Mandrino
GS
Tipo di tornitura
 G96: velocità di taglio costante. Il numero di giri varia in
sincronia al diametro di tornitura
 G97: numero di giri costante. Il numero di giri è
indipendente dal diametro di tornitura
MD Senso di rotazione
 M03: in senso orario CW
 M04: in senso antiorario CCW
SPI Numero mandrino pezzo (0..3). Mandrino, in cui è serrato il
pezzo (solo in macchine con più mandrini).
SPT Numero mandrino pezzo (0..3). Mandrino dell’utensile
motorizzato.
Funzioni M
MT
M verso T: funzione M che viene eseguita dopo la chiamata
utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della fase
di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della fase
di lavorazione.
Ad ogni Unit è assegnato per l'accesso al database
tecnologico un tipo di lavorazione. Nella seguente
descrizione è indicato il tipo di lavorazione assegnato e
sono indicati i parametri Unit modificati con la proposta
dati tecnologici.
