Programmazione DIN per l'asse Y

6.3 Pr

ofili del piano YZ

Arco di cerchio piano YZ G182-Geo/G183-Geo

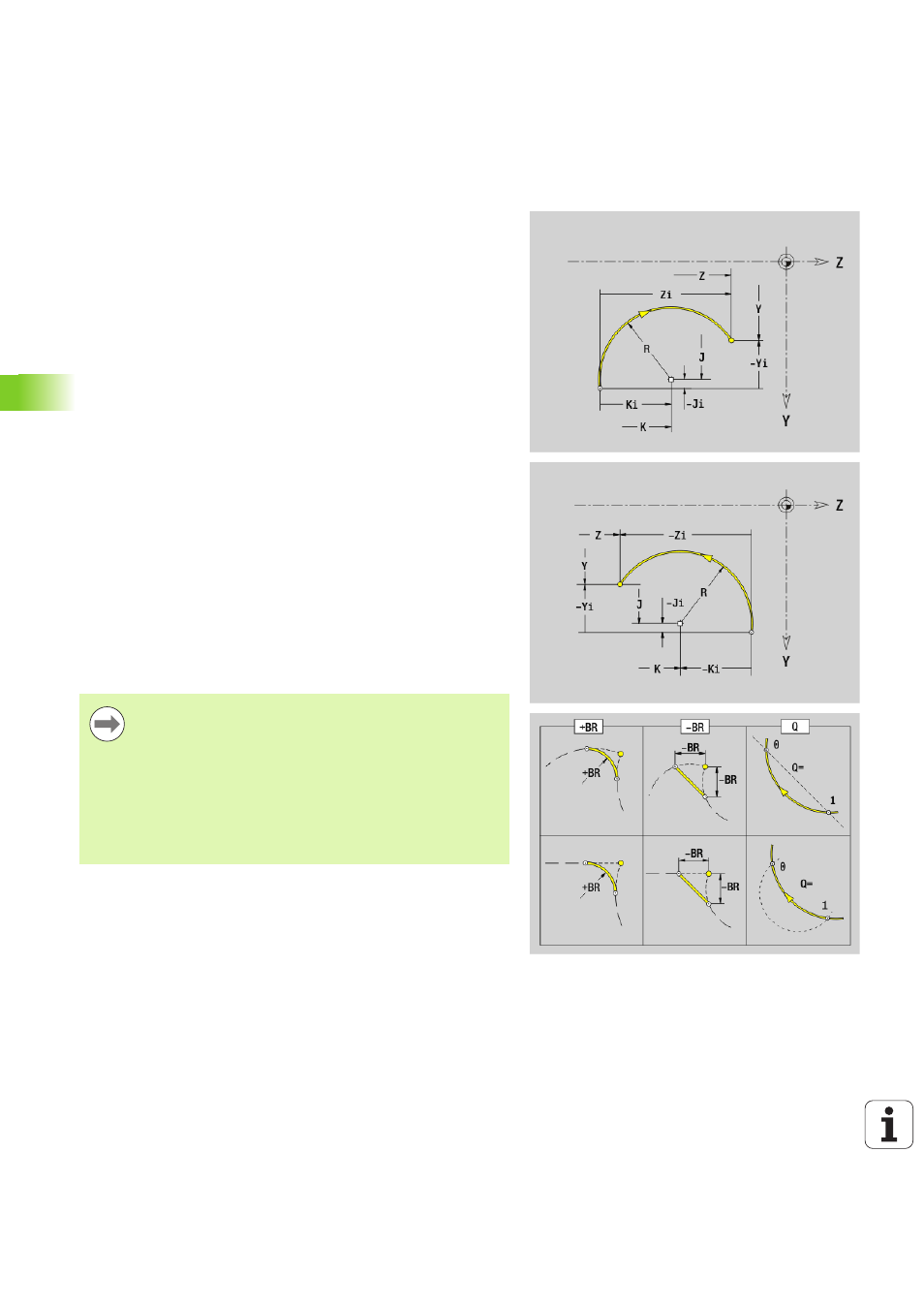

G182/G183 definisce un arco di cerchio di un profilo nel piano YZ.
Senso di rotazione: vedere la grafica di supporto

Parametri
Y

Punto finale (quota radiale)

Z

Punto finale

R

Raggio

J

Centro (direzione Y)

K

Centro (direzione Z)

Q

Punto d'intersezione. Punto finale se l'arco di cerchio interseca
una retta o un arco di cerchio (default: 0):

0: punto d'intersezione vicino

1: punto d'intersezione distante

BR

Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.

Nessuna immissione: raccordo tangenziale

BR=0: raccordo non tangenziale

BR\>0: raggio arrotondamento

BR<0: larghezza smusso

PZ

Punto finale (raggio polare; riferimento: punto zero pezzo)

W

Punto finale (angolo polare; riferimento: punto zero pezzo)

PM

Centro (raggio polare; riferimento: punto zero pezzo)

WM Centro (angolo polare; riferimento: punto zero pezzo)
AR

Angolo di partenza (angolo tangenziale all'asse rotativo)

AN

Angolo finale (angolo tangenziale all'asse rotativo)

Programmazione

Y, Z: assoluto, incrementale, di tipo modale o "?"

J, K: assoluto o incrementale

PZ, W, PM, WM: assoluto o incrementale

ARi: angolo con elemento precedente

ANi: angolo con elemento successivo

Il punto finale non può essere il punto di partenza
(nessun cerchio completo).
