62 Units smart.Turn
2.1 Units smar
t.T
u
rn

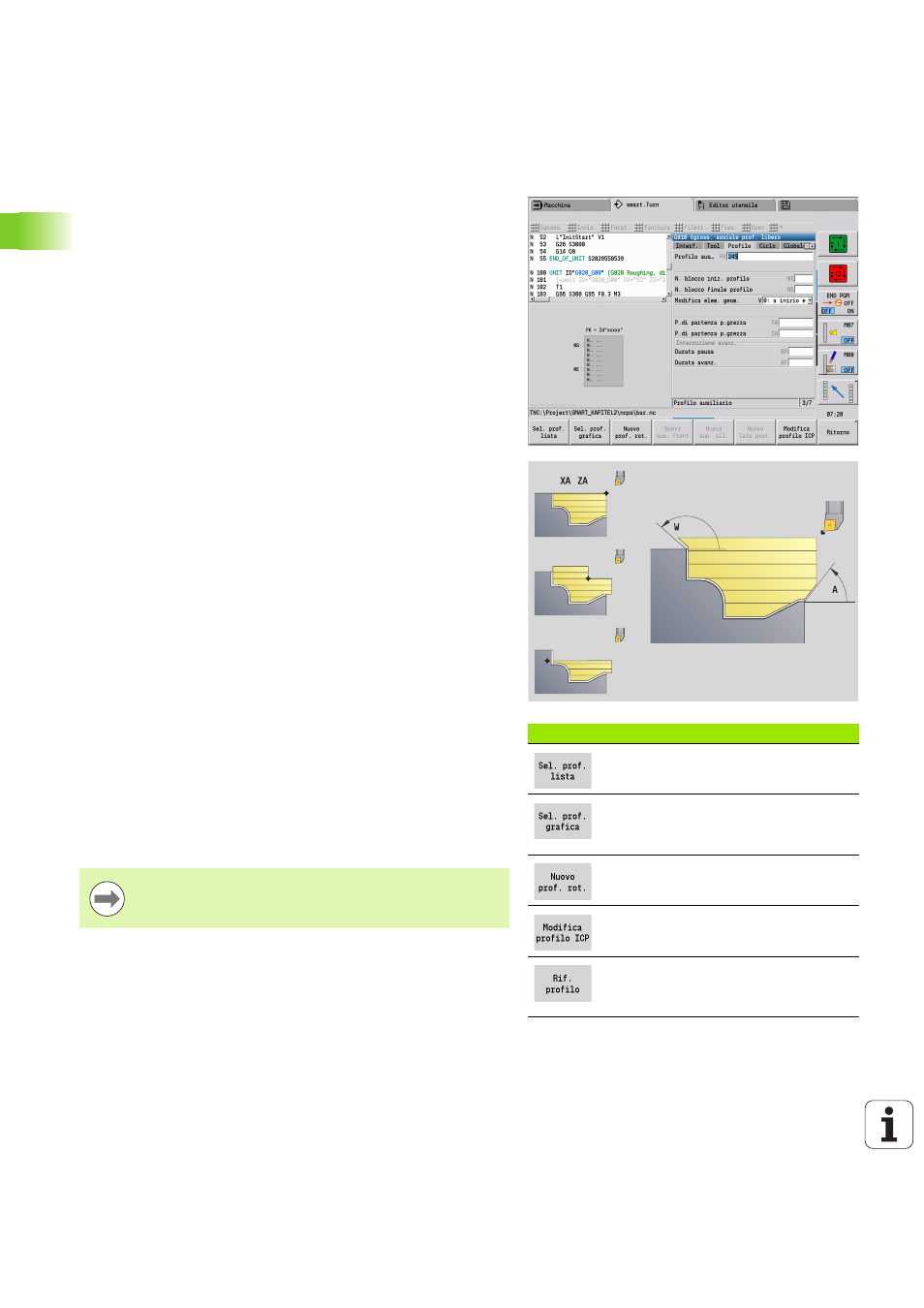

La maschera Profilo
In questa maschera definire i profili da lavorare. Si distingue tra la
definizione diretta del profilo (G80) e il rimando ad una definizione del
profilo esterna (sezione FINISHED o AUXIL_CONTOUR).
Softkey della maschera Profilo ICP
Apertura della lista di selezione dei
profili definiti nel programma.
Visualizzazione nella finestra grafica di
tutti i profili definiti. La selezione viene
eseguita con i tasti sensore.
Avvio dell'editor ICP. Immettere prima
in FK il nome desiderato del profilo.
Apertura dell'editor ICP con il profilo
attualmente selezionato.
Apertura della finestra grafica per la
selezione di una sezione del profilo NS
e NE.
Parametri ICP Definizione profilo
FK
Profilo ausiliario: nome del profilo da lavorare
È possibile selezionare un profilo presente oppure
descrivere nuovamente un profilo con ICP.
NS Numero di blocco iniziale profilo: inizio della sezione del
profilo
NE Numero di blocco finale profilo: fine della sezione del profilo
 NE non programmato: l'elemento del profilo NS viene
lavorato nella direzione di definizione del profilo.
 NS=NE programmato: l'elemento del profilo NS viene
lavorato in senso contrario alla direzione di definizione del
profilo.
V Lavorazione elementi geometrici (default: 0)
Uno smusso/arrotondamento viene lavorato:
 0: all'inizio e alla fine del profilo
 1: all'inizio del profilo
 2: alla fine del profilo
 3: nessuna lavorazione
 4: viene lavorato solo smusso/arrotondamento – non
l'elemento base (presupposto: sezione del profilo con un
elemento)
XA, ZA Punto iniziale pezzo grezzo (attivo solo se non è
programmato alcun pezzo grezzo):
 XA, ZA non programmato: il profilo del pezzo grezzo viene
definito dalla posizione dell'utensile e dal profilo ICP.
 XA, ZA programmato: definizione dello spigolo del profilo
pezzo grezzo.
BP Durata pausa: intervallo di tempo per l'interruzione del
movimento di avanzamento. Con l'avanzamento interrotto
(intermittente) il truciolo viene rotto.
BF Durata avanzamento: intervallo di tempo alla successiva
pausa. Con l'avanzamento interrotto (intermittente) il truciolo
viene rotto.
I softkey elencati possono essere selezionati solo se il
cursore si trova nel campo FK, e NS o NE.
