HEIDENHAIN MANUALplus 620, CNC PILOT 640 219
4.4 Elementi sag
o
mati del pr
ofilo di t
o
rn
it
ur
a

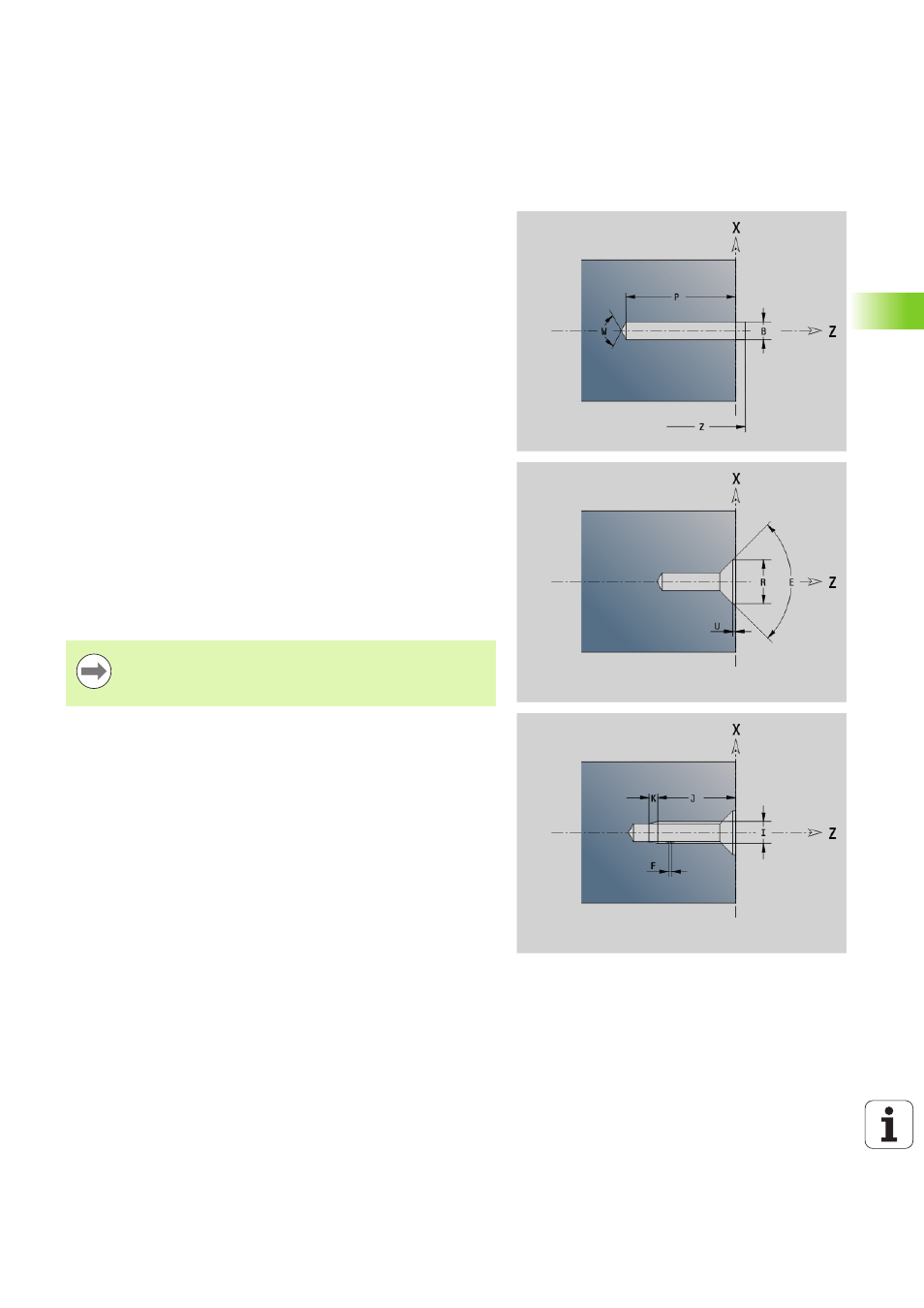

Foro (centrato) G49-Geo
L'istruzione G49 definisce un foro singolo con svasatura e filettatura
sul centro di rotazione (superficie frontale o posteriore). Il foro G49
non è una parte del profilo, bensì un elemento geometrico.
Parametri
Z
Posizione inizio foro (punto di riferimento)
B Diametro foro
P Profondità foro (senza punta)
W Angolo della punta (default: 180°)
R Diametro di svasatura
U Profondità di svasatura
E Angolo di svasatura
I Diametro filetto
J Profondità di filettatura
K Imbocco filettato
F Passo filetto
V Filettatura sinistrorsa o destrorsa (default: 0)
 0: filettatura destrorsa
 1: filettatura sinistrorsa
A Angolo, corrispondente alla posizione del foro (default: 0)
 A=0°: superficie frontale
 A=180°: superficie posteriore
O Diametro di centratura
 Programmare G49 nella sezione FINISHED, non in
AUXIL_CONTOUR
, FACE_C o REAR_C.
 Lavorare il foro G49 con G71..G74.
