542 Programmazione DIN per l'asse Y
6.7 Cicli di fr
esat
ur
a asse Y

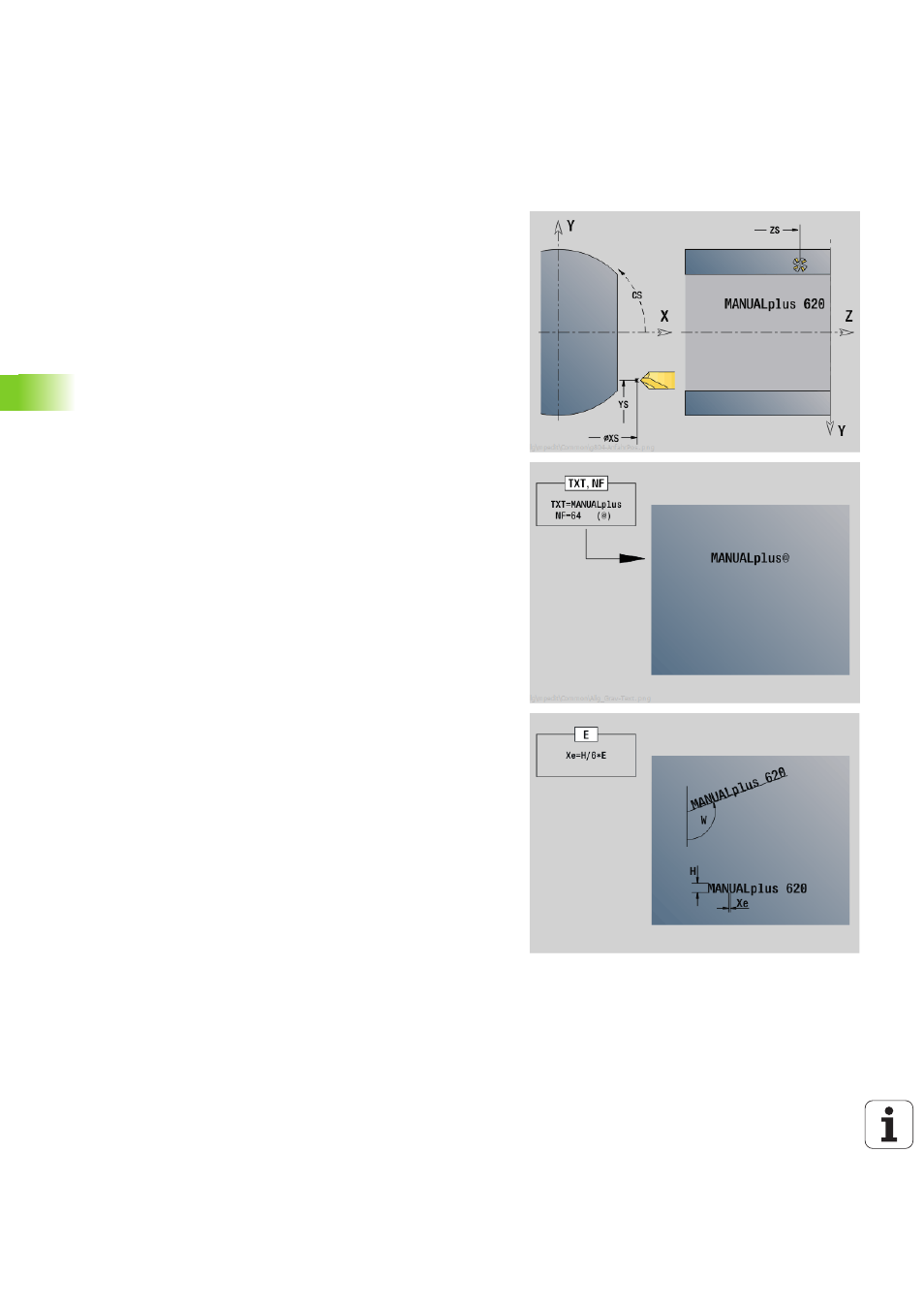

Scrittura piano YZ G804
I cicli incidono dalla posizione di partenza, oppure dalla posizione
corrente se non è indicata una posizione di partenza.
Esempio: se si incide una stringa di caratteri con più chiamate,
impostare la posizione di partenza alla prima chiamata. Programmare
le chiamate successive senza posizione di partenza.
G804 incide stringhe di caratteri in disposizione lineare sul piano YZ.
Tabella dei caratteri: vedere pagina 377
Parametri
Y, Z
Punto iniziale
X Punto finale (quota diametrale). Posizione X a cui si deve
accostare per la fresatura.
RB Piano di ritorno. Posizione X a cui si deve ritornare per il
posizionamento.
ID Testo da incidere
NF Numero carattere. Codice ASCII del carattere da incidere
H Altezza carattere
E Fattore di distanza (calcolo: vedere figura)
E Fattore di distanza. La distanza tra i caratteri viene calcolata
mediante la formula seguente: H / 6 * E
F Fattore di avanzamento di penetrazione (avanzamento di
penetrazione = avanzamento corrente * F)
