Maschiatura G73

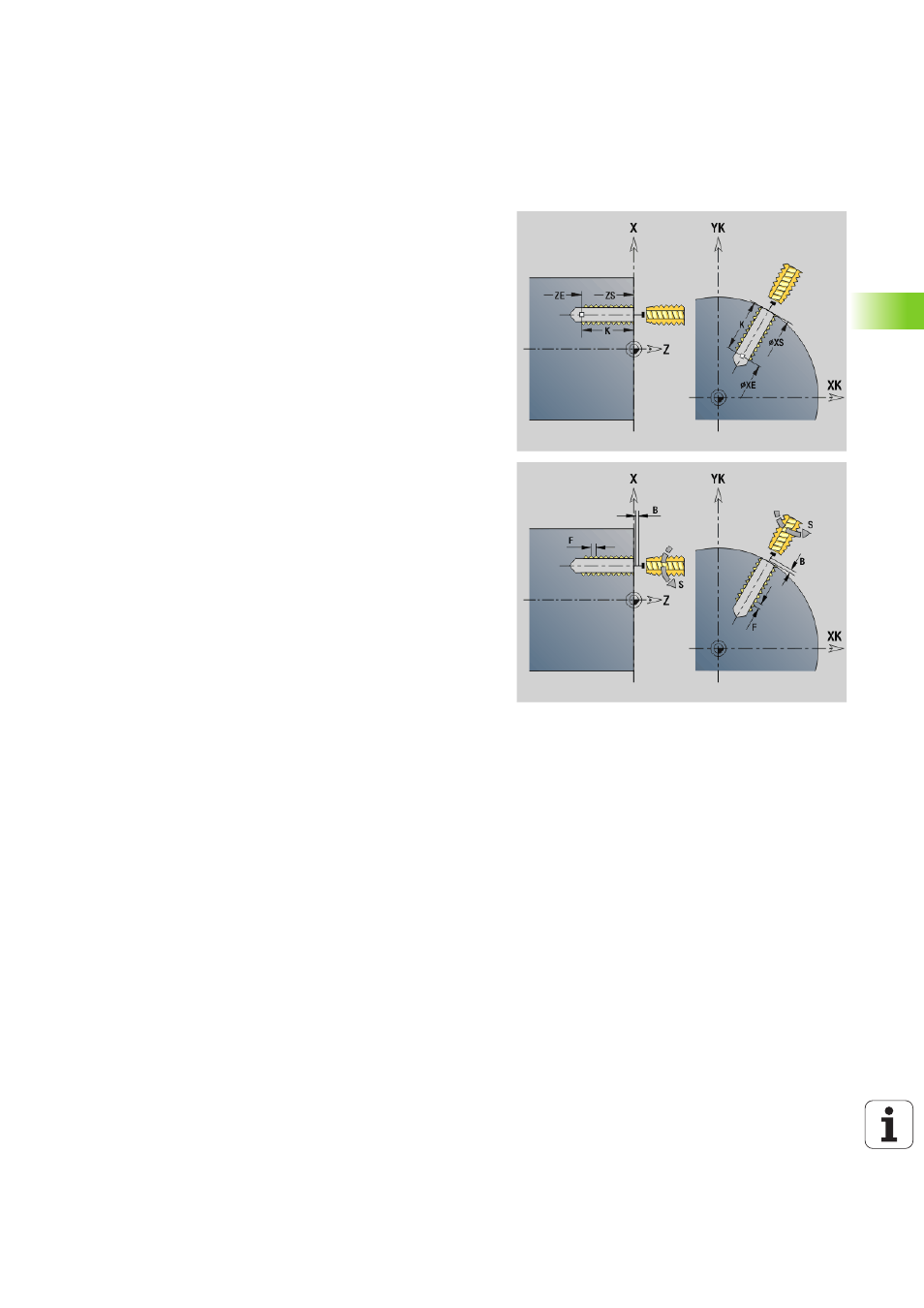

L'istruzione G73 esegue la filettatura assiale/radiale con utensili fissi o
motorizzati.
Il "Punto di partenza" viene determinato dalla distanza di sicurezza e
dalla "Lunghezza di entrata B".
Parametri
ID
Profilo di foratura - nome della descrizione di foratura
NS Numero blocco del profilo
 Riferimento al profilo del foro (G49-Geo, G300-Geo o G310-
Geo)
 Nessun inserimento: foratura singola senza descrizione del
profilo
XS Punto iniziale foro radiale (quota diametrale) - Foro singolo
senza descrizione profilo
ZS Punto iniziale foro assiale
foratura singola senza descrizione del profilo
XE Punto finale foro radiale (quota diametrale)
foratura singola senza descrizione del profilo
ZE Punto finale foro assiale
foratura singola senza descrizione del profilo
K Profondità di foratura (in alternativa a XE/ZE)
foratura singola senza descrizione del profilo
F Passo filettatura (ha la priorità prima della descrizione profilo)
B Lunghezza di entrata
S Velocità di ritorno (default: numero di giri di maschiatura)
J Lunghezza di estrazione per impiego di pinze di serraggio con
compensazione lineare (default: 0)
RB Piano di ritorno (fori radiali: quota diametrale) – (default: ritorno
alla posizione di partenza o alla distanza di sicurezza)
P Profondità rottura truciolo
I Distanza di arretramento
BS Inizio numero elemento (numero del primo foro da eseguire di
una sagoma)
BE Fine numero elemento (numero dell'ultimo foro da eseguire di
una sagoma)
H Freno (mandrino) off (default: 0)
 0: freno mandrino on
 1: freno mandrino off
