Gola G860

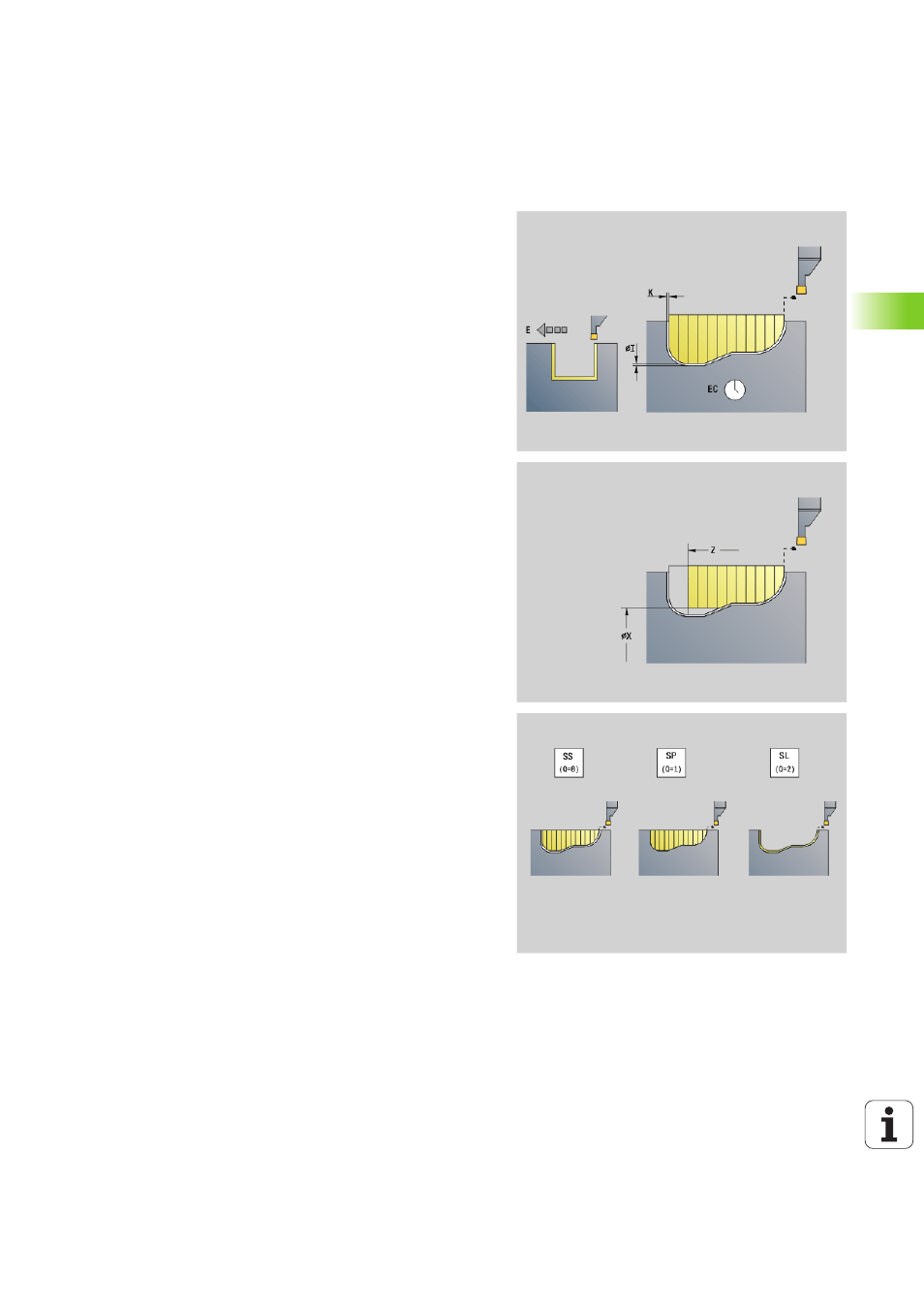

L'istruzione G860 lavora l'area del profilo definita. Trasferire il
riferimento al profilo da lavorare nei parametri del ciclo oppure definire
il profilo direttamente dopo la chiamata ciclo (vedere "Lavorare con i
cicli riferiti al profilo" a pagina 270). Il profilo da lavorare può contenere
diverse cavità. Se necessario, è possibile suddividere la superficie di
lavorazione in diverse aree.
Parametri
ID
Profilo ausiliario - Numero di identificazione del profilo da
lavorare
NS Numero di blocco iniziale
 Inizio della sezione del profilo, o
 Riferimento a una gola G22-Geo/G23-Geo
NE Numero di blocco finale (fine della sezione del profilo)
 NE non programmato: l'elemento del profilo NS viene
lavorato nella direzione di definizione del profilo.
 NS=NE programmato: l'elemento del profilo NS viene
lavorato in senso contrario alla direzione di definizione del
profilo.
 NE assente, se il profilo è definito con G22-Geo/G23-Geo
I Sovrametallo in direzione X (quota diametrale) – (default: 0)
K Sovrametallo in direzione Z (default: 0)
Q Esecuzione (default: 0)
 0: sgrossatura e finitura
 1: solo sgrossatura
 2: solo finitura
X Limitazione di taglio in direzione X (quota diametrale) – (default:
nessuna limitazione di taglio)
Z Limitazione di taglio in direzione Z (default: nessuna limitazione
di taglio)
V Identificativo inizio/fine (default: 0). Uno smusso/
arrotondamento viene lavorato:
 0: all'inizio e alla fine
 1: all'inizio
 2: alla fine
 3: nessuna lavorazione
E Avanzamento di finitura (default: avanzamento attivo)
EC Tempo di sosta
D Giri sul fondo della gola
