HEIDENHAIN SW 54843x-03 DIN Programming Manuale d'uso
Pagina 214
214
Programmazione DIN
4.4 Elementi sag
o
mati del pr
ofilo di t
o
rn
it
ur
a

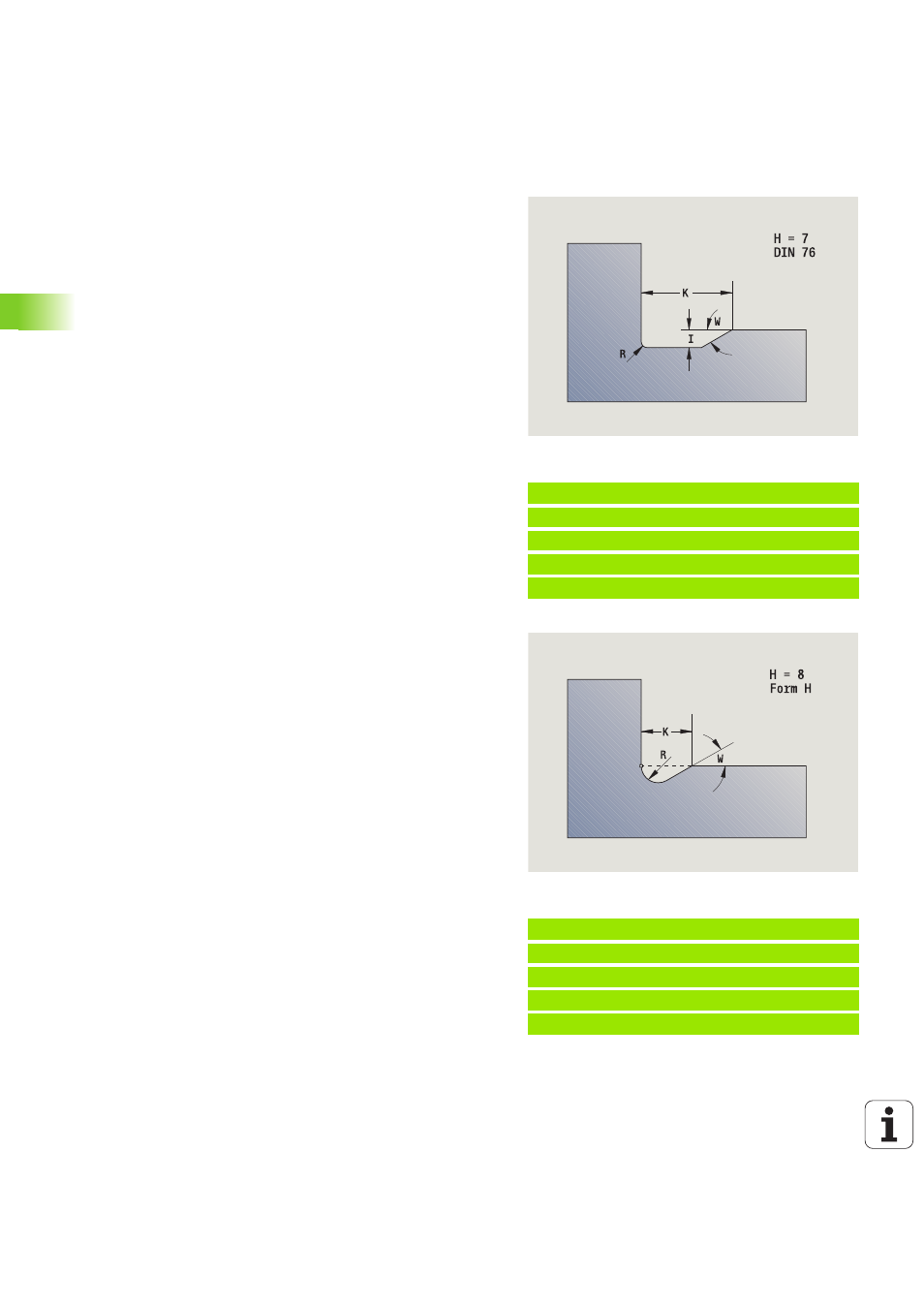

Scarico DIN 76 (H=7)
Programmare soltanto FP, tutti gli altri valori se non programmati
vengono desunti dalla tabella standard in funzione del passo della
filettatura.
Scarico Forma H (H=8)
Se non si inserisce W, l'angolo viene calcolato in base a K ed R. Il punto
finale dello scarico si trova quindi sullo "Spigolo profilo".
Beispiel: Chiamata G25-Geo DIN 76
. . .
N.. G1 Z-15 [Elemento lineare]
N.. G25 H7 FP2 [DIN 76]
N.. G1 X20 [Elemento radiale]
. . .
Parametri
H
Scarico Forma DIN 76: H=7
I
Profondità scarico (quota radiale)
K
Larghezza scarico
R
Raggio nei due spigoli dello scarico (default: R=0,6*I)
W
Angolo scarico (default: 30°)
FP
Passo filetto
BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 201)
Beispiel: Chiamata G25-Geo Forma H
. . .
N.. G1 Z-15 [Elemento lineare]
N.. G25 H8 K4 R1 W30 [Forma H]
N.. G1 X20 [Elemento radiale]
. . .
Parametri
H
Scarico Forma H: H=8
K
Larghezza scarico
R
Raggio scarico – Nessun inserimento: l'elemento circolare non
viene realizzato
W
Angolo di entrata – Nessun inserimento: calcolo di W
BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 201)
