HEIDENHAIN MANUALplus 620, CNC PILOT 640 215
4.4 Elementi sag
o
mati del pr
ofilo di t
o
rn
it
ur
a

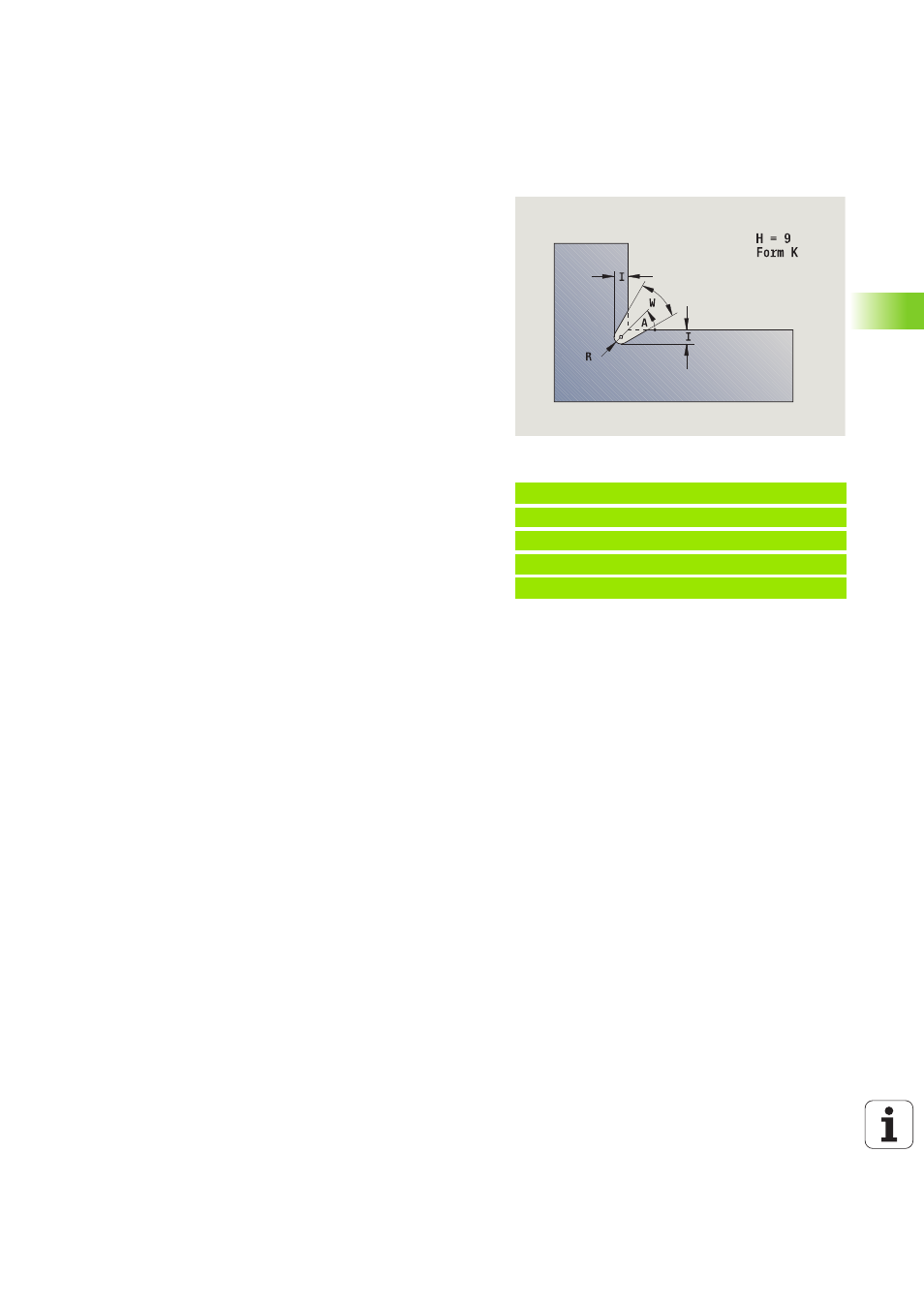

Scarico Forma K (H=9)
Beispiel: Chiamata G25-Geo Forma K
. . .
N.. G1 Z-15 [Elemento lineare]
N.. G25 H9 I1 R0.8 W40 [Forma K]
N.. G1 X20 [Elemento radiale]
. . .
Parametri
H
Scarico Forma K: H=9
I Profondità scarico
R Raggio scarico – Nessun inserimento: l'elemento circolare non
viene realizzato
W Angolo scarico
A Angolo rispetto all'asse longitudinale (default: 45°)
BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 201)
