Programmazione DIN
4.25 La
v
o
ra
zione superficie cilindr
ica
4.25 Lavorazione superficie
cilindrica

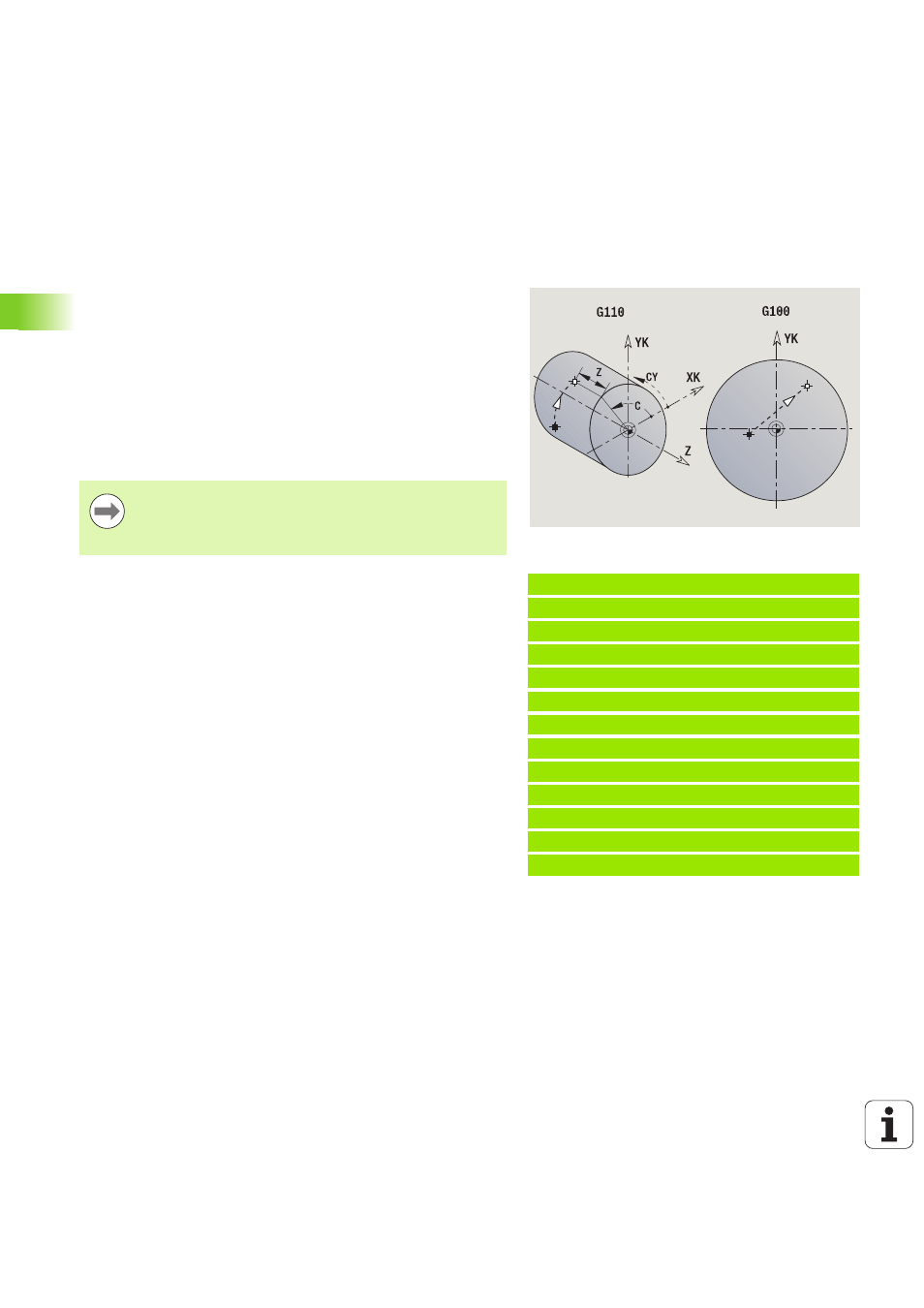

Rapido superficie cilindrica G110
L'istruzione G110 trasla sul "Punto finale" in rapido con il percorso più
breve.
L'istruzione G110 è raccomandata per il posizionamento dell'asse C
a un determinata angolazione (programmazione: N..G110 C...).
Beispiel: G110
. . .
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0 [Rapido superficie cilindrica]
N5 G0 X110 Z5
N6 G110 Z-20 CY0
N7 G111 Z-40
N8 G113 CY39.2699 K-40 J19.635
N9 G111 Z-20
N10 G113 CY0 K-20 J19.635
N11 M15
. . .
Parametri
Z
Punto finale
C
Angolo finale
CY
Punto finale come quota percorso (riferimento: sviluppo
superficie cilindrica con Diametro di riferimento G120)
X
Punto finale (quota diametrale)
Programmazione:
Z, C, CY: assoluto, incrementale o modale
Programmare Z–C o Z–CY
