HEIDENHAIN MANUALplus 620, CNC PILOT 640 199
4.1 Pr
ogr
a
mmazione in modalità DIN/ISO

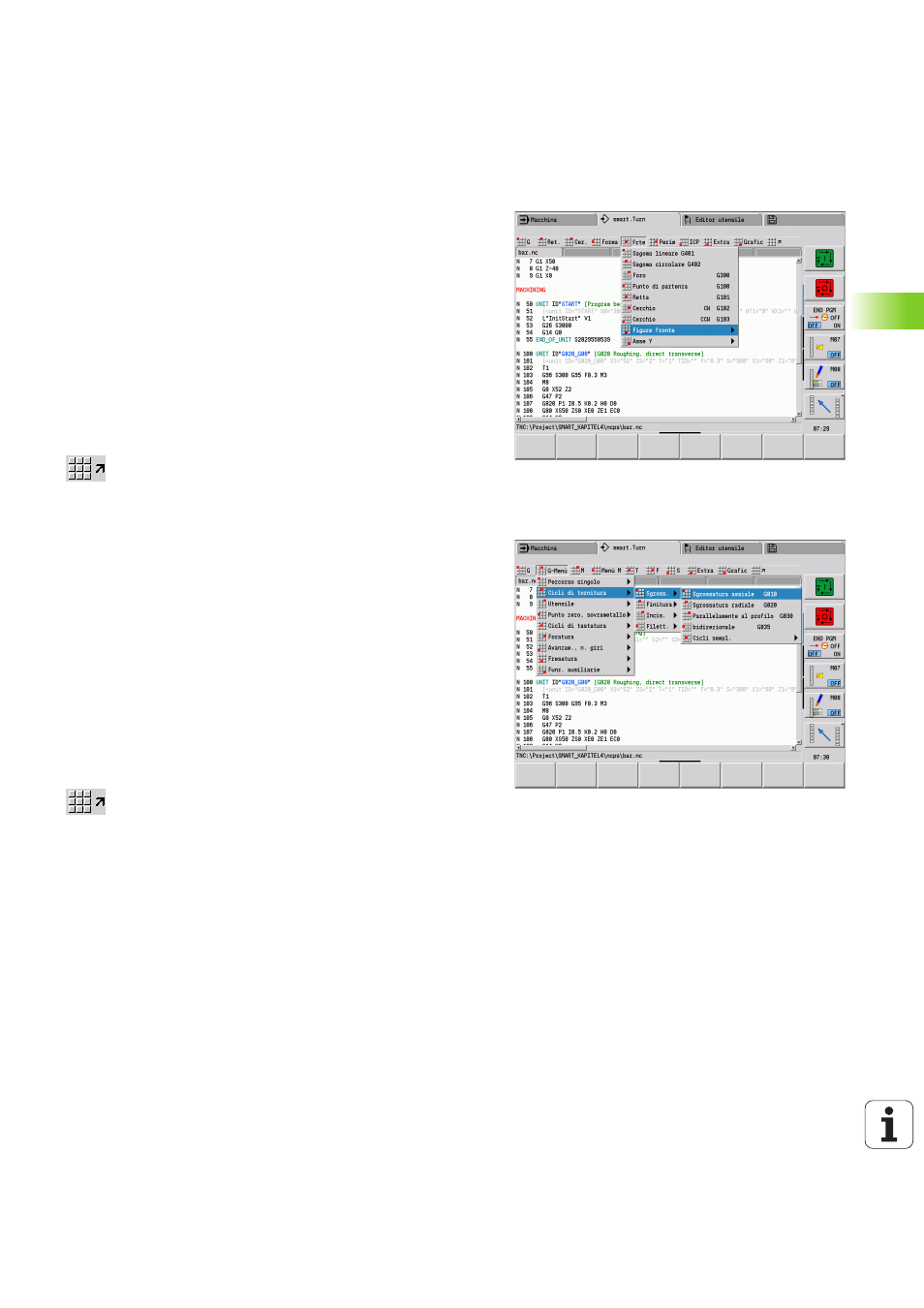

Gruppo di menu "Geometria"
Il gruppo di menu "Geo (metria)" contiene funzioni relative alla
descrizione del profilo. Per raggiungere questo gruppo di menu nella
modalità DIN/ISO attivare l'opzione menu "Geo".
Riepilogo delle funzioni:
 G: immissione diretta di una funzione G
 Retta: immissione diretta di un elemento lineare (G1)
 Cerchio: descrizione di un arco di cerchio (G2, G3, G12, G13)
 Forma: descrizione di elementi geometrici
 Frontale: funzioni per la descrizione dei profili sulla superficie
frontale
 Perim: funzioni per la descrizione dei profili sulla superficie cilindrica
 ICP, Extra, Grafica:Vedere "Opzioni menu comuni" a pagina 41.
 Ritorno al menu principale DIN/ISO
Gruppo di menu "Machining"
Il gruppo di menu "Lav(orazione)" contiene le funzioni per la
programmazione della lavorazione. Per raggiungere questo gruppo di
menu nella modalità DIN/ISO attivare l'opzione menu "Lav".
Riepilogo delle funzioni:
 G: immissione diretta di una funzione G
 Menu G: gruppi di menu per tipologie di lavorazione
 M: immissione diretta di una funzione M
 Menu M: gruppi di menu per tipologie di comando
 T: chiamata utensile diretta
 F: avanzamento al giro G95
 S: velocità di taglio G96
 Extra, Grafica: Vedere "Opzioni menu comuni" a pagina 41.
 Ritorno al menu principale DIN/ISO
