568 TURN PLUS
7.
3 Gr
afica di contr
o
llo AA

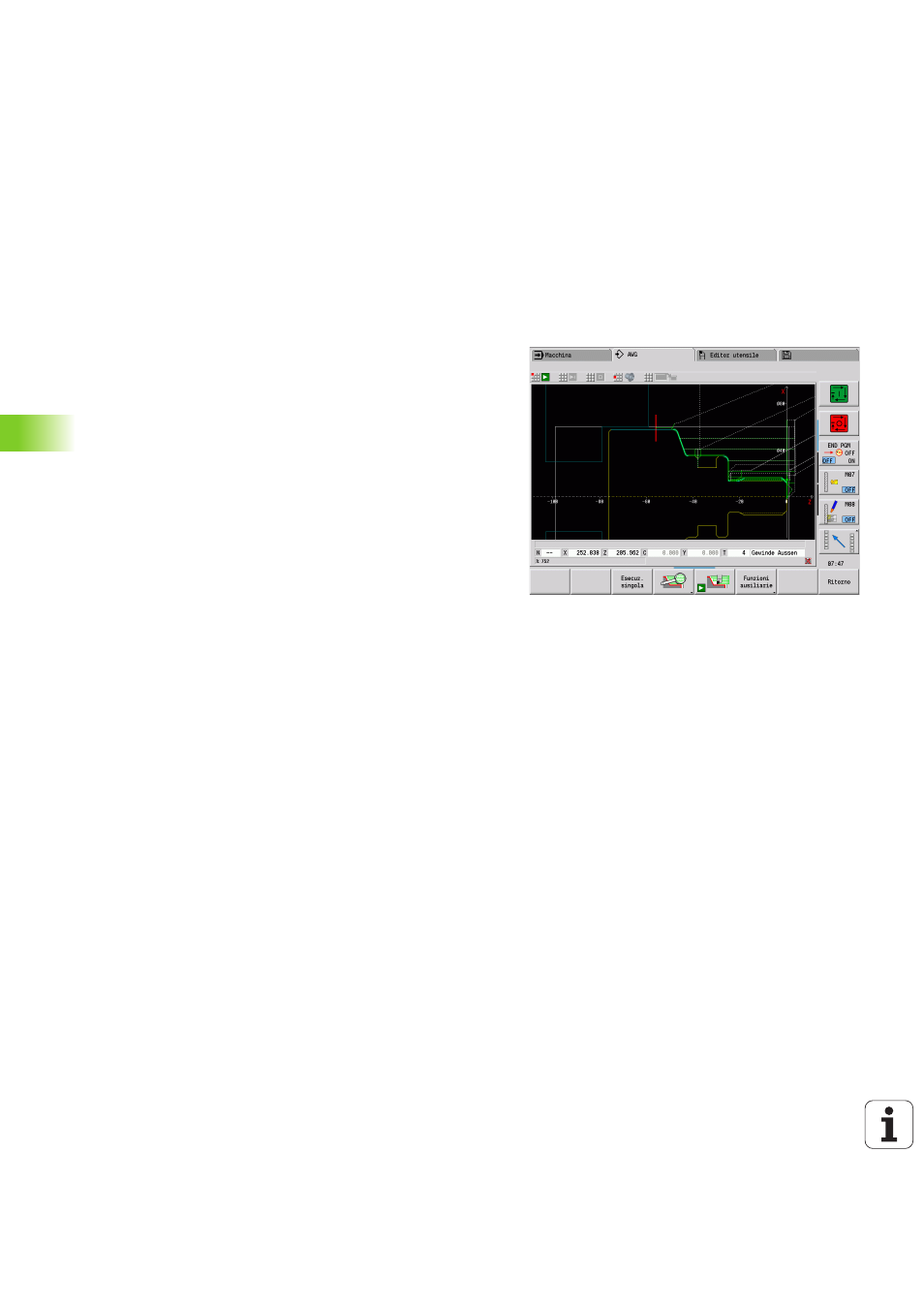

G 7.3 Grafica di controllo AAG
Se si crea un programma con AAG, nella finestra di simulazione viene
visualizzato il pezzo grezzo e finito programmato e inoltre vengono
simulati in successione tutti i passi di lavorazione. Il profilo del pezzo
grezzo viene realizzato con la lavorazione a passata.
Modo d'uso della grafica di controllo AAG
Se si avvia la generazione automatica del programma con il softkey
"AAG", il controllo numerico apre automaticamente la grafica di
controllo AAG. Per la simulazione vengono visualizzati dialoghi in cui
sono contenute informazioni per la lavorazione e sugli utensili. Dopo
aver simulato la lavorazione è possibile abbandonare la finestra grafica
con il softkey "Indietro". Solo se si abbandona il menu TURN PLUS con
il softkey "Indietro", viene aperta la finestra di dialogo "Salva come".
Nella casella di dialogo "Nome file" è visualizzato il nome del
programma aperto. Se non si immette un nome diverso, il programma
aperto viene sovrascritto. In alternativa la lavorazione può essere
salvata in un altro programma.
La grafica di controllo AAG è contraddistinta da un profilo bordato in
rosso nell'icona del softkey.
La rappresentazione dei percorsi utensile e il modo simulazione
possono essere impostati come nella simulazione tradizionale (vedere
manuale utente "Simulazione grafica").
