HEIDENHAIN MANUALplus 620, CNC PILOT 640 299
4.1
8
Definizioni pr
ofili nella sezione MA
CHINING

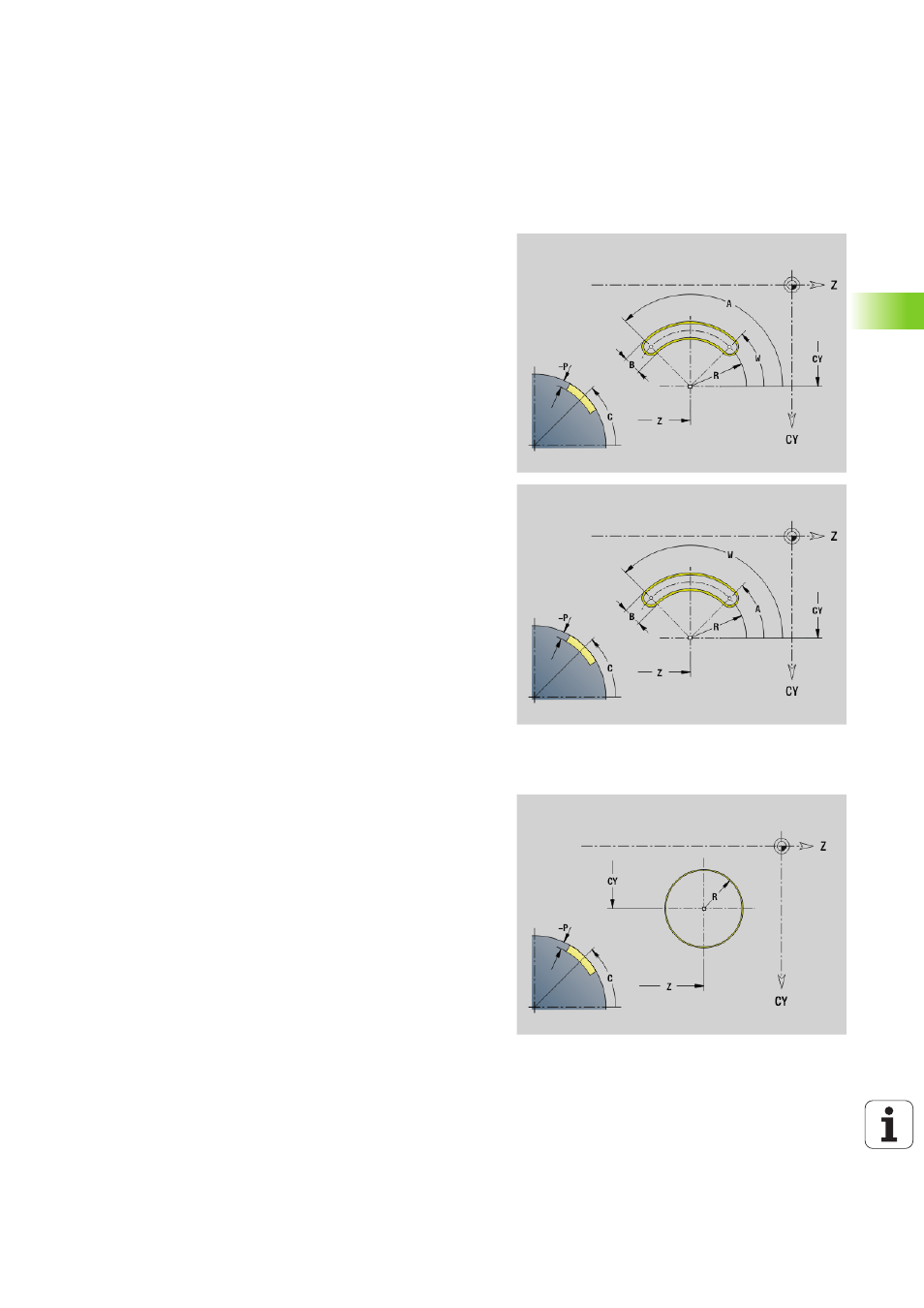

Scanalatura circolare superficie cilindrica G312/
G313
L'istruzione G312/G313 definisce una scanalatura circolare in un
profilo sulla superficie cilindrica. La figura si programma in
combinazione all'istruzione G840, G845 o G846.
 G312: scanalatura circolare in senso orario
 G313: scanalatura circolare in senso antiorario
Cerchio completo superficie cilindrica G314
L'istruzione G314 definisce un cerchio completo in un profilo sulla
superficie cilindrica. La figura si programma in combinazione
all'istruzione G840, G845 o G846.
Parametri
Z
Centro
CY Centro come "quota percorso"; riferimento: sviluppo superficie
cilindrica con "diametro di riferimento"
C Centro (angolo)
R Raggio; riferimento: traiettoria del centro della scanalatura
A Angolo iniziale; riferimento: asse Z; (default: 0°)
W Angolo finale; riferimento: asse Z
B Ampiezza della scanalatura
P Profondità tasca
Parametri
Z
Centro
CY Centro come "quota percorso"; riferimento: sviluppo superficie
cilindrica con "diametro di riferimento"
C Centro (angolo)
R Raggio
P Profondità tasca
