86 Units smart.Turn
2.5 Unit - F
o
ra
tu
ra
asse C

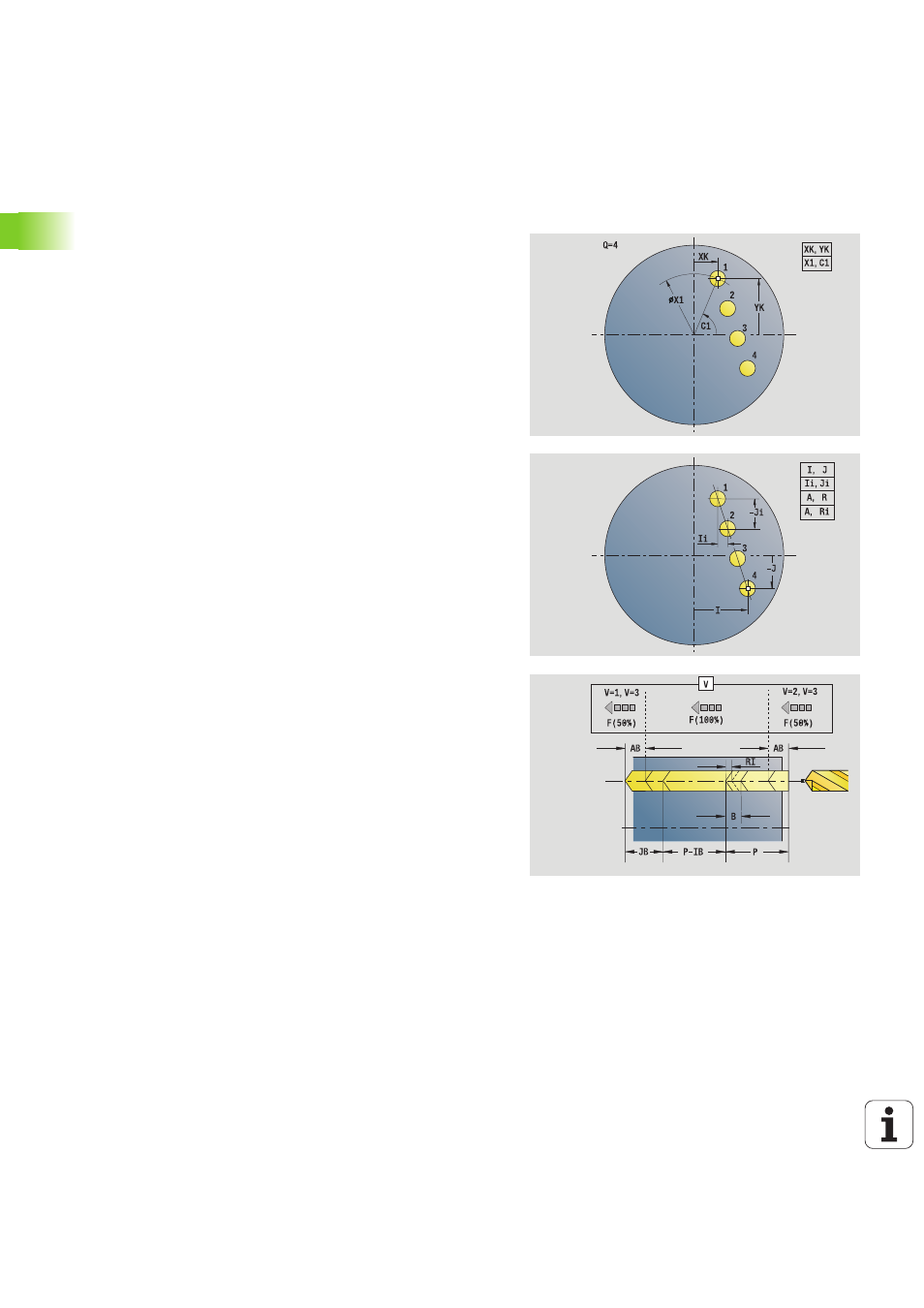

Unit "Sagoma di foratura lineare superficie
frontale"
La Unit esegue una sagoma di foratura lineare alle medesime distanze
sulla superficie frontale.
Nome Unit: G74_Lin_Stirn_C / Ciclo: G74 (vedere pagina 332)
Accesso al database tecnologico
 Tipo di lavorazione: foratura
 Parametri correlati: F, S
Maschera Sagoma
Q
Numero di fori
X1, C1 Punto di partenza polare
XK, YK Punto di partenza cartesiano
I, J Punto finale (XK, YK)
Ii, Ji Distanza (XKi, YKi)
R Distanza primo/ultimo foro
Ri Distanza incrementale
A Angolo sagoma (riferimento asse XK)
Maschera Ciclo
Z1
Punto di partenza foro
Z2 Punto finale foro
E Tempo di sosta a fine foro (default: 0)
D Ritorno in
 0: rapido
 1: avanzamento
V Riduzione avanzamento
 0: senza riduzione
 1: alla fine del foro
 2: all'inizio del foro
 3: a inizio e fine foro
AB Lunghezza di foratura (distanza per riduzione avanzamento)
P Profondità di foratura
IB Valore di riduzione della profondità di foratura: valore di cui
la profondità di penetrazione viene ridotta dopo ogni
incremento.
JB Profondità di foratura minima: se è stato indicato un valore
di riduzione della profondità di foratura, questa viene ridotta
soltanto fino al valore immesso in JB.
B Distanza di ritorno: valore di cui l'utensile viene arretrato
dopo il raggiungimento della relativa profondità di foratura.
RI Distanza di sicurezza interna. Distanza per ripresa
all'interno del foro (default: distanza di sicurezza SCK).
RB Piano di ritorno (default: alla posizione di partenza oppure a
distanza di sicurezza)
