172 smart.Turn per l'asse Y
3.2 Unit - Pr
ef
or
at
ur
a asse Y

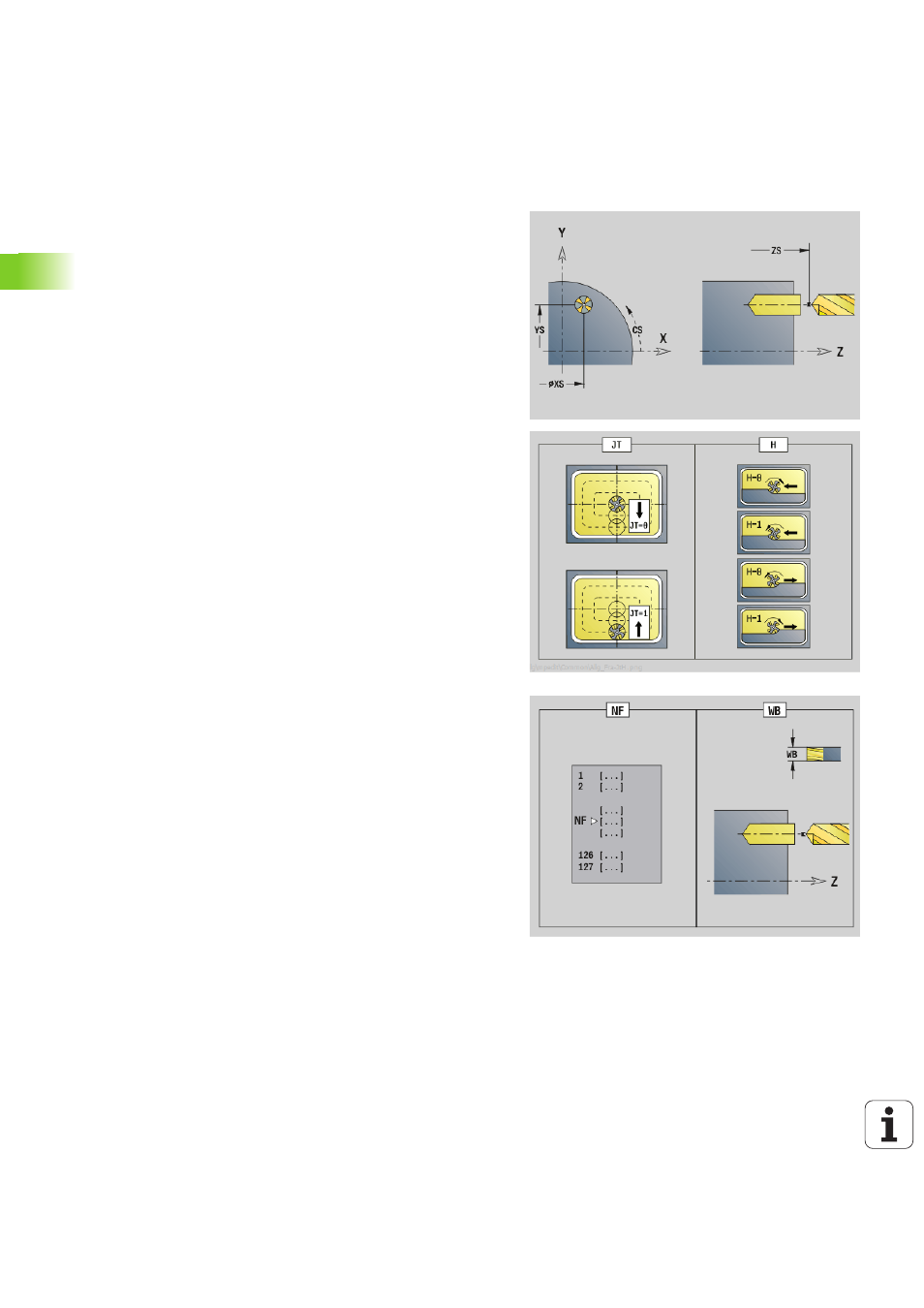

Unit "Preforatura fresatura tasca ICP piano XY"
La Unit determina la posizione di preforatura e realizza il foro. Il ciclo di
fresatura successivo riceve la posizione di preforatura mediante il
riferimento memorizzato in NF. Se la tasca è formata da più sezioni, la
Unit realizza un foro per ogni sezione.
Nome Unit: DRILL_STI_845_Y / Cicli: G845 A1 (vedere pagina 370);
G71 (vedere pagina 326)
Accesso al database tecnologico
 Tipo di lavorazione: foratura
 Parametri correlati: F, S
Parametri maschera Profilo
FK
vedere pagina 62
NS N. blocco di partenza profilo
NE N. blocco finale profilo
Z1 Spigolo superiore fresatura
P2 Profondità profilo
Parametri maschera Ciclo
JT
Direzione di esecuzione:
 0: dall'interno verso l'esterno
 1: dall'esterno verso l'interno
H Direzione di fresatura
 0: discorde
 1: concorde
I Sovrametallo parallelo al profilo
K Sovrametallo in profondità
U Fattore di sovrapposizione (default: 0,5)
WB Diametro fresa
NF Tacca posizione
E Tempo di sosta a fine foro (default: 0)
D Ritorno in
 0: rapido
 1: avanzamento
V Riduzione avanzamento
 0: senza riduzione
 1: alla fine del foro
 2: all'inizio del foro
 3: a inizio e fine foro
AB Lunghezza di foratura (distanza per riduzione avanzamento)
RB Piano di ritorno (default: alla posizione di partenza oppure a
distanza di sicurezza)
Altre maschere: vedere pagina 60
