HEIDENHAIN MANUALplus 620, CNC PILOT 640 67
2.2 Units - Sgr
o
ssat
ur
a
2.2 Units - Sgrossatura

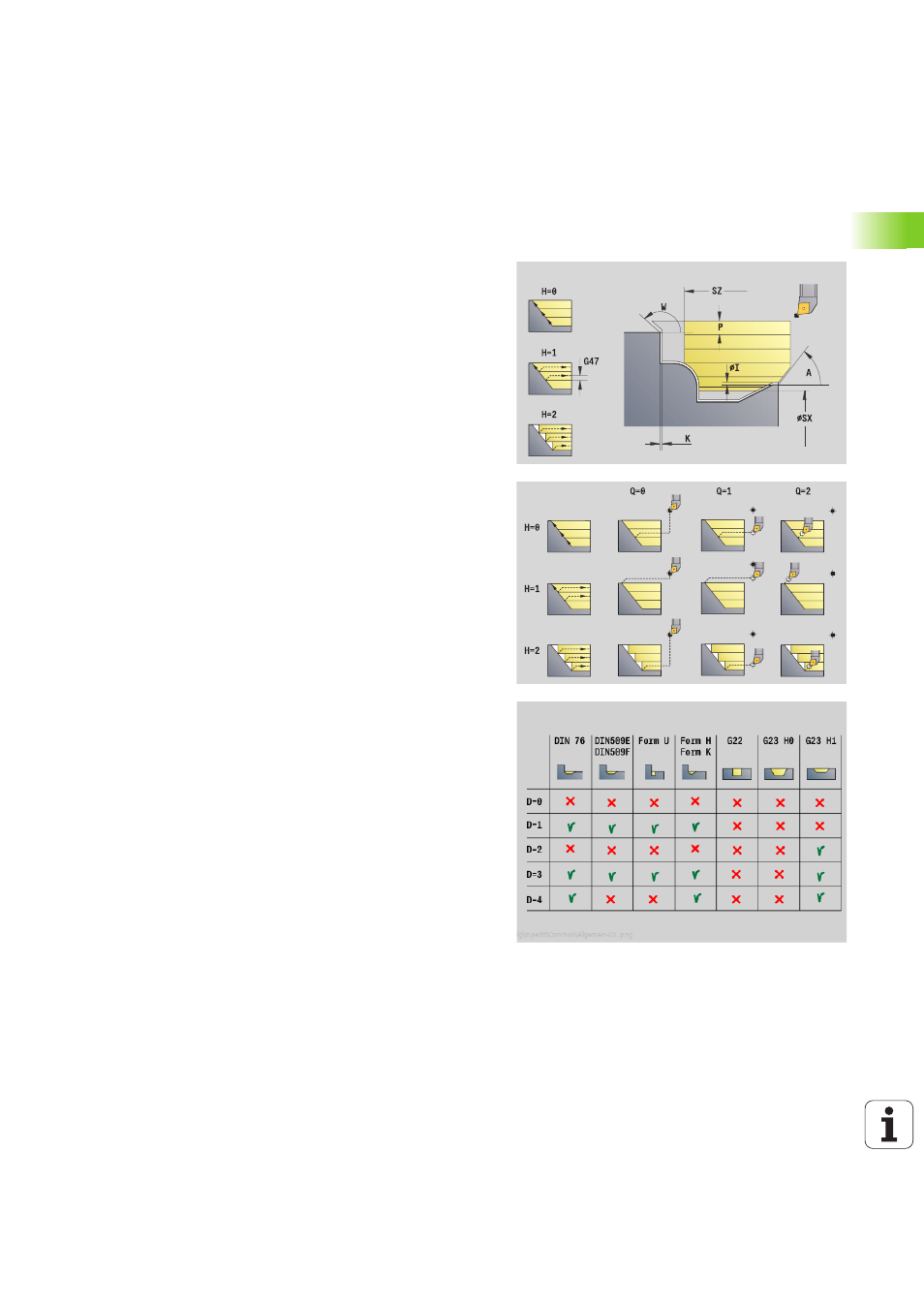

Unit "Sgrossatura assiale ICP"
La Unit lavora il profilo da "NS a NE" descritto nella sezione FINISHED.
Si utilizza il profilo ausiliario se indicato in FK.
Nome Unit: G810_ICP / Ciclo: G810 (vedere pagina 272)
Accesso al database tecnologico
 Tipo di lavorazione: sgrossatura
 Parametri correlati: F, S, E, P
Maschera Profilo: vedere pagina 62
Maschera Ciclo
I, K
Sovrametallo in direzione X, Z (l: quota diametrale)
P Incremento massimo
E Comportamento in entrata
 E=0: senza lavorazione dei profili discendenti
 E\>0: avanzamento in entrata per lavorazione di elementi
di profili discendenti. Gli elementi del profilo discendenti
vengono lavorati.
 Nessuna immissione: l'avanzamento in entrata viene
ridotto in caso di lavorazione di elementi del profilo
discendenti – max. 50%. Gli elementi del profilo
discendenti vengono lavorati.
SX, SZ Limitazione di taglio (SX: quota diametrale) – (default:
nessuna limitazione di taglio)
A Angolo di avvicinamento (riferimento: asse Z) –
(default: parallelo all'asse Z)
W Angolo di allontanamento (riferimento: asse Z) – (default:
ortogonale all'asse Z)
Q Tipo di svincolo a fine ciclo
 0: ritorno al punto di partenza (prima in direzione X, poi Z)
 1: posizionamento davanti al profilo finito
 2: sollevamento a distanza di sicurezza e arresto
H Lisciatura profilo
 0: dopo ogni passata lungo il profilo (all'interno del campo
di incremento)
 1: lisciatura del profilo dopo l'ultima passata (intero
profilo); sollevamento a 45°
 2: senza lisciatura del profilo; sollevamento a 45°
D Nascondi elementi (vedere figura)
U Linee di taglio su elementi orizzontali:
 0: no (configurazione di taglio uniforme)
 1: sì (ev. configurazione di taglio non uniforme)
O Nascondi sottosquadro:
 0: i sottosquadri vengono lavorati
 1: i sottosquadri non vengono lavorati
Altre maschere: vedere pagina 60
