104 Units smart.Turn
2.5 Unit - F
o
ra
tu
ra
asse C
Unit "Maschiatura ICP asse C"

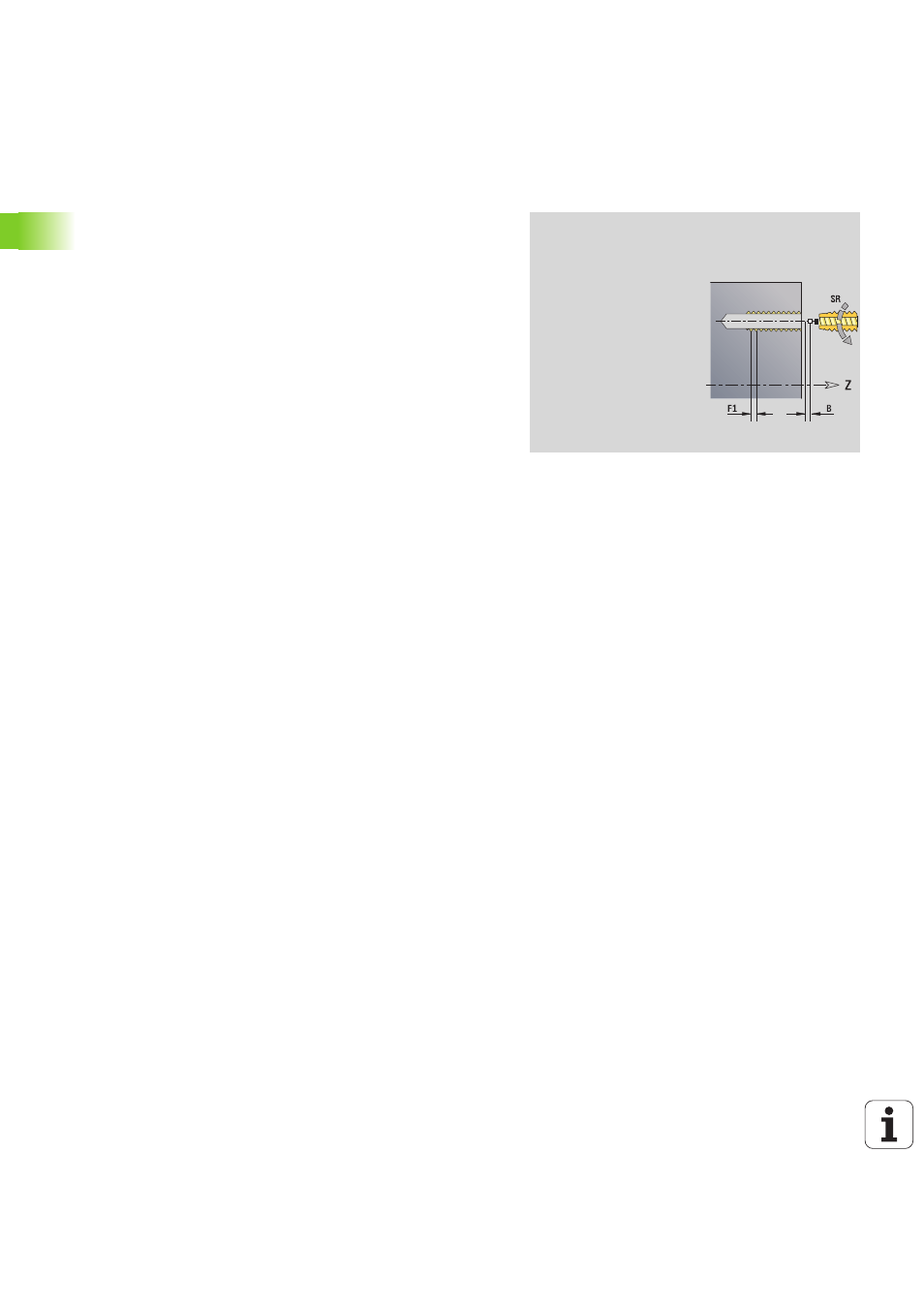

La Unit esegue una singola maschiatura o una sagoma di foratura sulla
superficie frontale o circolare. Specificare con ICP le posizioni delle
maschiature e altri dettagli.
Nome Unit: G73_ICP_C / Ciclo: G73 (vedere pagina 329)
Utilizzare la lunghezza di estrazione per pinze di serraggio con
compensazione lineare. Il ciclo calcola un nuovo passo nominale sulla
base della profondità di filettatura, del passo programmato e della
"lunghezza di estrazione". Il passo nominale è leggermente inferiore al
passo del maschio. Alla realizzazione del filetto, la punta viene estratta
dal mandrino di serraggio della "lunghezza di estrazione". Si assicurano
così migliori durate dei maschi.
Accesso al database tecnologico
 Tipo di lavorazione: maschiatura
 Parametri correlati: S
Maschera Sagoma
FK
vedere pagina 62
NS N. blocco di partenza profilo
Maschera Ciclo
F1
Passo filetto
B Lunghezza di entrata
L Lunghezza di estrazione per impiego di pinze di serraggio
con compensazione lineare (default: 0)
SR Velocità di ritorno (default: numero di giri di maschiatura)
SP Profondità rottura truciolo
SI Distanza di arretramento
RB Piano di ritorno
Altre maschere: vedere pagina 60
