52

Programmazione NC

1

.3 Identificativi di sezione di pr

ogr

amma

Sezione LATERAL_Y

L'identificativo di sezione identifica il piano YZ (G19) e definisce il piano
orientato nelle macchine con asse B.

Senza piano orientato: il diametro di riferimento definisce la
posizione del profilo in direzione X, l'angolo asse C la posizione sul
pezzo.

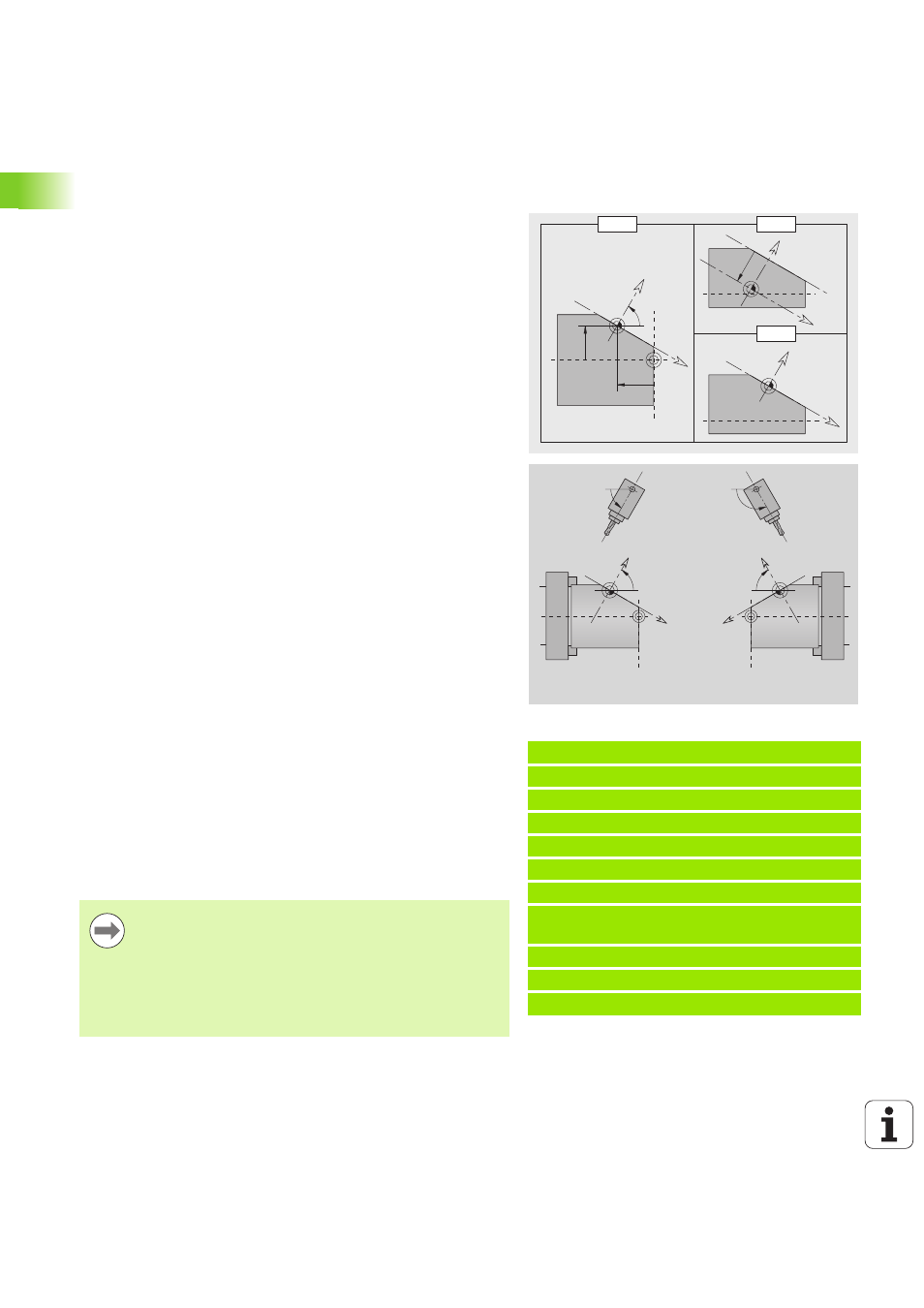

Con piano orientato (vedere figure): LATERAL_Y esegue in aggiunta
le seguenti trasformazioni e rotazioni per il piano orientato:

Sposta il sistema di coordinate sulla posizione I, K

Ruota il sistema di coordinate dell'angolo B; origine: I, K

H=0: spostamento del sistema di coordinate ruotato di –I. Il sistema
di coordinate viene riportato "indietro".

Spostamento "indietro" del sistema di coordinate: il controllo
numerico valuta il diametro di riferimento per la limitazione di taglio.
Inoltre vale come riferimento per la profondità programmata per profili
di fresatura e fori.

Poiché il diametro di riferimento è riferito all'origine corrente, quando
si lavora sul piano orientato è consigliabile spostare "indietro" il sistema
di coordinate ruotato del valore –I. Se non è necessaria la limitazione
di taglio, per esempio in caso di forature, si può disattivare lo
spostamento del sistema di coordinate (H=1) e impostare il diametro
di riferimento=0.

Beispiel: "LATERAL_Y"

HEADER [ INTESTAZIONE PROGRAMMA ]

...

CONTOUR Q1 X0 Z600 [ PROFILO ]

ROHTEIL [ PEZZO GREZZO ]

...

FINISHED [ PEZZO FINITO ]

...

LATERAL_Y X118 C0 B130 I59 K0 [ SUP. CIL. Y
]

...

MACHINING [ LAVORAZIONE ]

...

X

H=0

B, I, K

–K

I

Z

B

H=1

–I

Z

B

X

Z

B

X

Parametri
X

Diametro di riferimento

C

Angolo asse C – determina il posizionamento del mandrino

Parametri
X

Diametro di riferimento

C

Angolo asse C – determina il posizionamento del mandrino

B

Angolo del piano: asse Z positivo

I

Riferimento del piano in direzione X (quota radiale)

K

Riferimento del piano in direzione Z

H

Spostamento automatico del sistema di coordinate (default: 0)

0: il sistema di coordinate ruotato viene spostato di –I

1: il sistema di coordinate non viene spostato

Da osservare

Nel sistema di coordinate orientato X è l'asse di
accostamento. Le coordinate X vengono quotate come
coordinate diametro.

La specularità del sistema di coordinate non ha alcuna
influenza sull'asse di riferimento dell'angolo di
orientamento ("angolo asse B" della chiamata utensile).-
