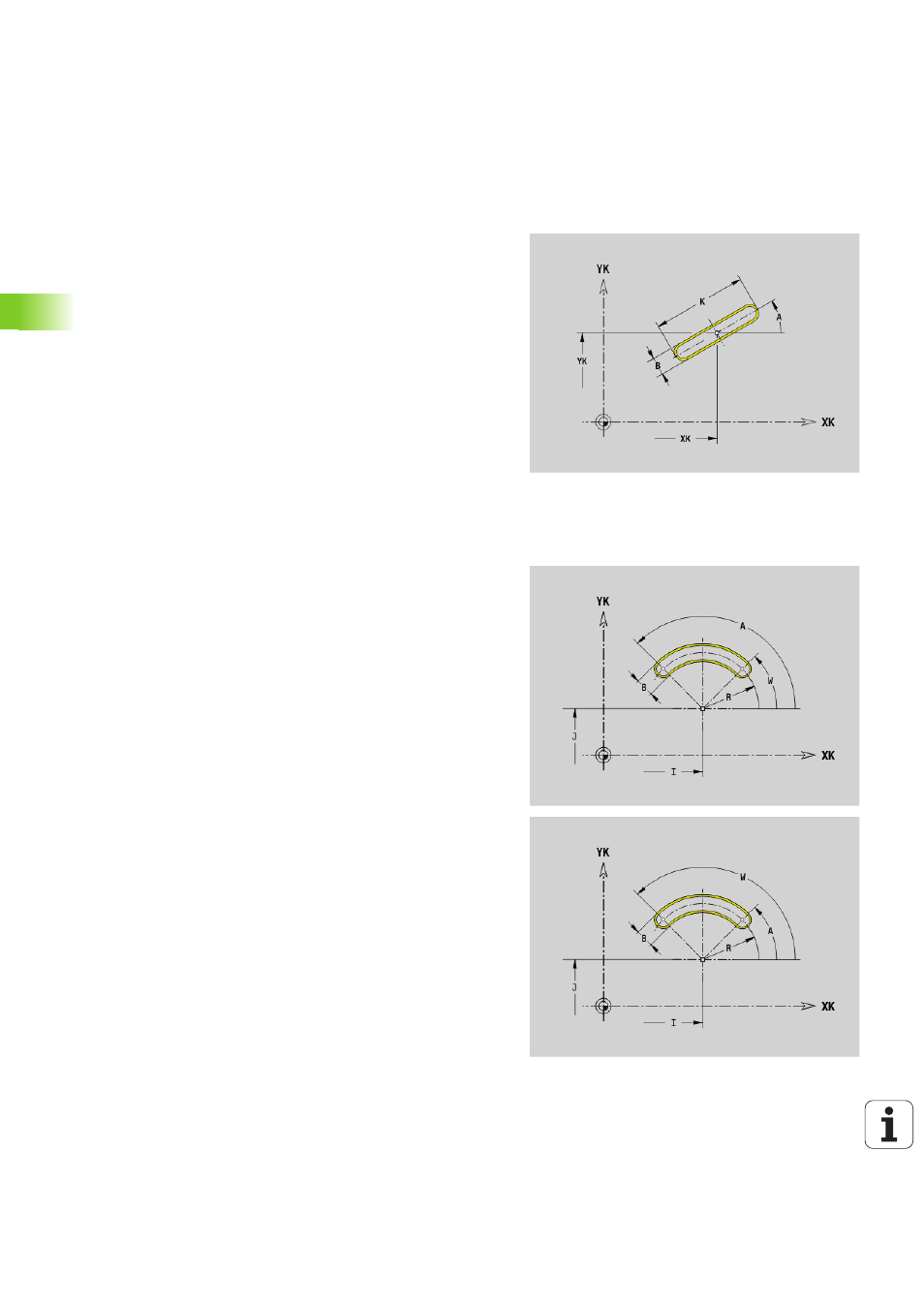

Scanalatura lineare superficie frontale/
posteriore G301-Geo
L'istruzione G301 definisce una scanalatura lineare in un profilo
frontale o posteriore.
Scanalatura circolare superficie frontale/
posteriore G302-Geo/G303-Geo
L'istruzione G302/G303 definisce una scanalatura circolare in un
profilo frontale o posteriore.
 G302: scanalatura circolare in senso orario
 G303: scanalatura circolare in senso antiorario
Parametri
XK
Centro in coordinate cartesiane
YK Centro in coordinate cartesiane
X Diametro (centro in coordinate polari)
C Angolo (centro in coordinate polari)
A Angolo rispetto all'asse XK (default: 0°)
K Lunghezza della scanalatura
B Ampiezza della scanalatura
P Profondità/Altezza (default: "P" da G308)
 P<0: tasca
 P\>0: isola
Parametri
I
Centro curva in coordinate cartesiane
J Centro curva in coordinate cartesiane
X Diametro (centro in coordinate polari)
C Angolo (centro in coordinate polari)
R Raggio curva (riferimento: traiettoria del centro della scanalatura)
A Angolo iniziale; riferimento: asse XK; (default: 0°)
W Angolo finale; riferimento: asse XK; (default: 0°)
B Ampiezza della scanalatura
P Profondità/Altezza (default: "P" da G308)
 P<0: tasca
 P\>0: isola
