HEIDENHAIN MANUALplus 620, CNC PILOT 640 513
6.2 Pr
ofili del piano XY

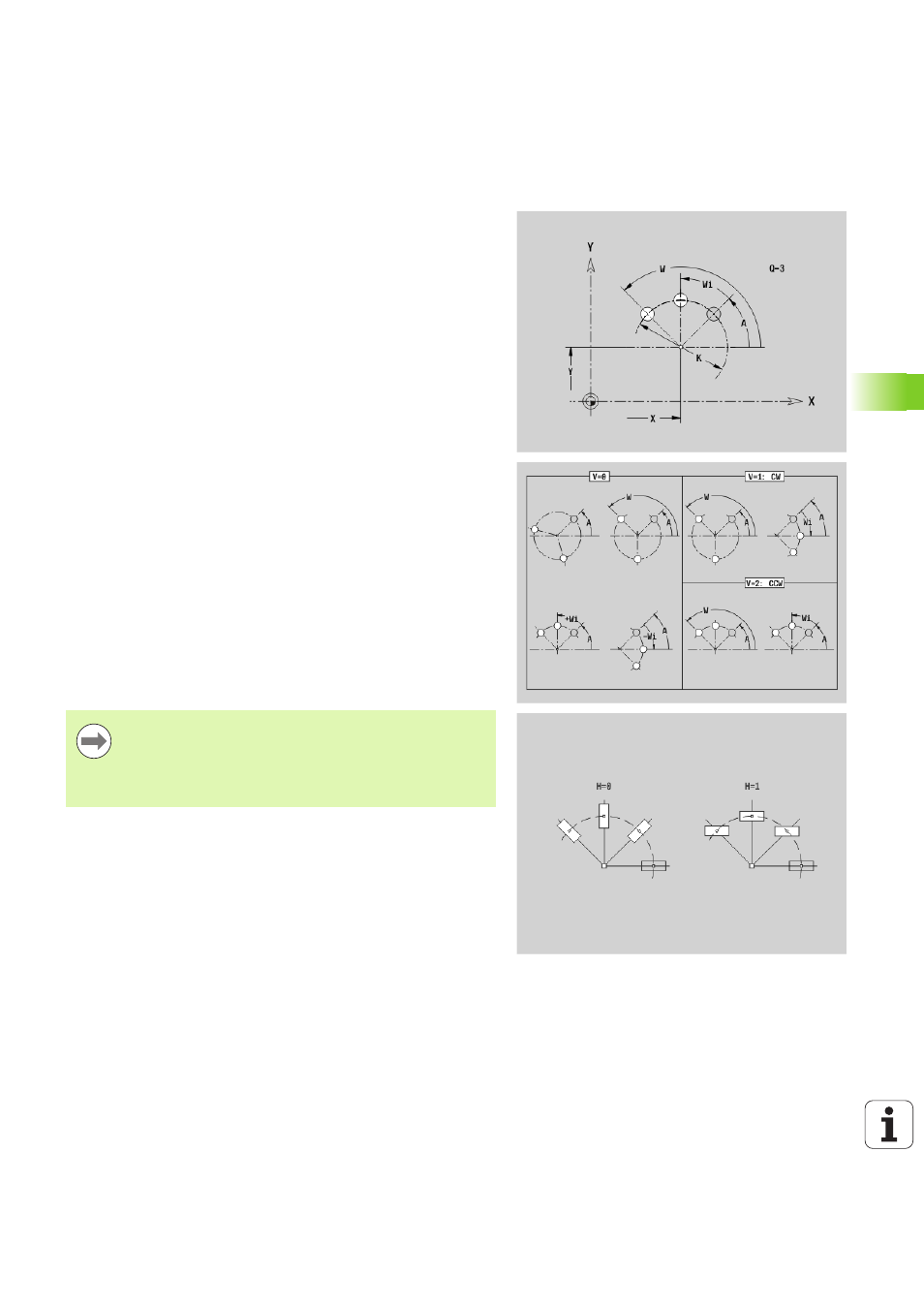

Sagoma circolare piano XY G472-Geo
G472 definisce una sagoma circolare nel piano XY. G472 agisce sulla
figura definita nel blocco successivo (G370..375, G377).
Parametri
Q
Numero di figure
K Diametro (diametro sagoma)
A Angolo iniziale – Posizione della prima figura (riferimento: asse
X positivo; default: 0°)
W Angolo finale – Posizione dell'ultima figura (riferimento: asse X
positivo; default: 360°)
Wi Angolo tra due figure
V Direzione – Orientamento (default: 0)
 V=0, senza W: ripartizione su cerchio completo
 V=0, con W: ripartizione su arco di cerchio più lungo
 V=0, con Wi: il segno di Wi determina la direzione (Wi<0: in
senso orario)
 V=1, con W: in senso orario
 V=1, con Wi: in senso orario (il segno di Wi è irrilevante)
 V=2, con W: in senso antiorario
 V=2, con Wi: in senso antiorario (il segno di Wi è irrilevante)
X Centro sagoma (quota radiale)
Y Centro sagoma
H Posizione delle figure (default: 0)
 0: posizione normale, le figure vengono ruotate intorno al
centro del cerchio (rotazione)
 1: posizione originale, la posizione delle figure rimane
immutata rispetto al sistema di coordinate (traslazione)
 Programmare il foro/la figura nel blocco successivo
senza centro. Eccezione: scanalatura circolare.
 Il ciclo di fresatura (sezione MACHINING) richiama il
foro/la figura nel blocco successivo, non la definizione
della sagoma.
