278

Programmazione DIN

4.1

7

Cicli di t

o

rn

it

ur

a r

if

e

ri

ti al pr

ofilo

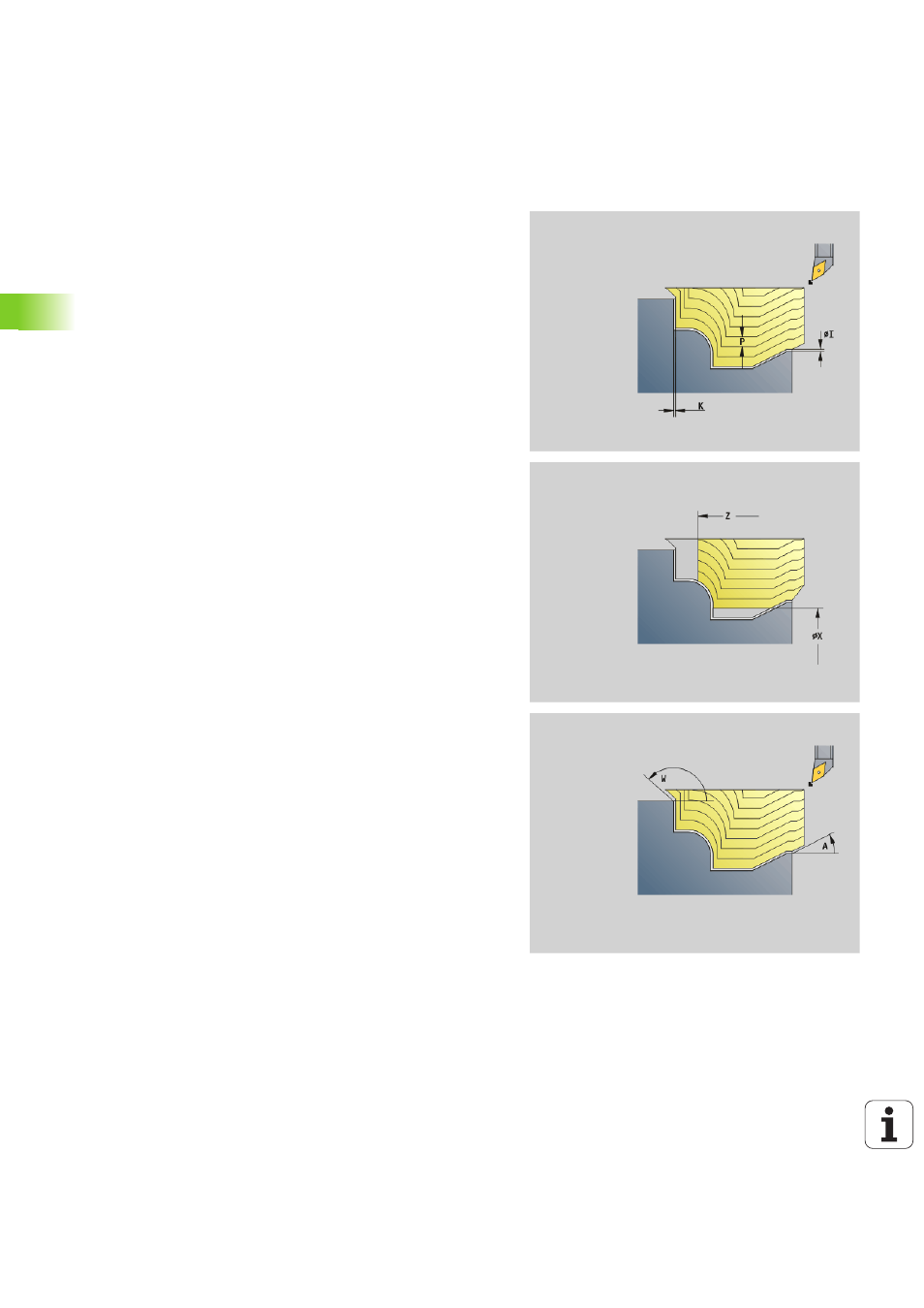

sgrossatura parallela al profilo G830

L'istruzione G830 lavora l'area del profilo descritta in "ID" o da "NS, NE"
parallelamente al profilo (vedere "Lavorare con i cicli riferiti al profilo" a
pagina 270). Il pro
filo da lavorare può contenere diverse cavità. Se
necessario, è possibile suddividere la superficie di lavorazione in
diverse aree.

Parametri
ID

Profilo ausiliario - Numero di identificazione del profilo da
lavorare

NS

Numero di blocco iniziale (inizio della sezione del profilo)

NE

Numero di blocco finale (fine della sezione del profilo)

NE non programmato: l'elemento del profilo NS viene
lavorato nella direzione di definizione del profilo.

NS=NE programmato: l'elemento del profilo NS viene
lavorato in senso contrario alla direzione di definizione del
profilo.

P

Incremento massimo

I

Sovrametallo in direzione X (quota diametrale) – (default: 0)

K

Sovrametallo in direzione Z (default: 0)

X

Limitazione di taglio in direzione X (quota diametrale) – (default:
nessuna limitazione di taglio)

Z

Limitazione di taglio in direzione Z (default: nessuna limitazione
di taglio)

A

Angolo di avvicinamento (riferimento: asse Z) – (default: 0°/
180°; parallelo all'asse Z o con utensili radiali paralleli all'asse X)

W

Angolo di allontanamento (riferimento: asse Z) – (default: 90°/
270°; perpendicolare all'asse Z o con utensili radiali
perpendicolare all'asse X)

Q

Tipo di svincolo alla fine del ciclo (default: 0)

0: ritorno al punto di partenza (prima in direzione X, poi Z)

1: posizionamento davanti al profilo finito

2: sollevamento a distanza di sicurezza e arresto
