182 smart.Turn per l'asse Y
3.3 Unit - F
resat
ur
a asse Y

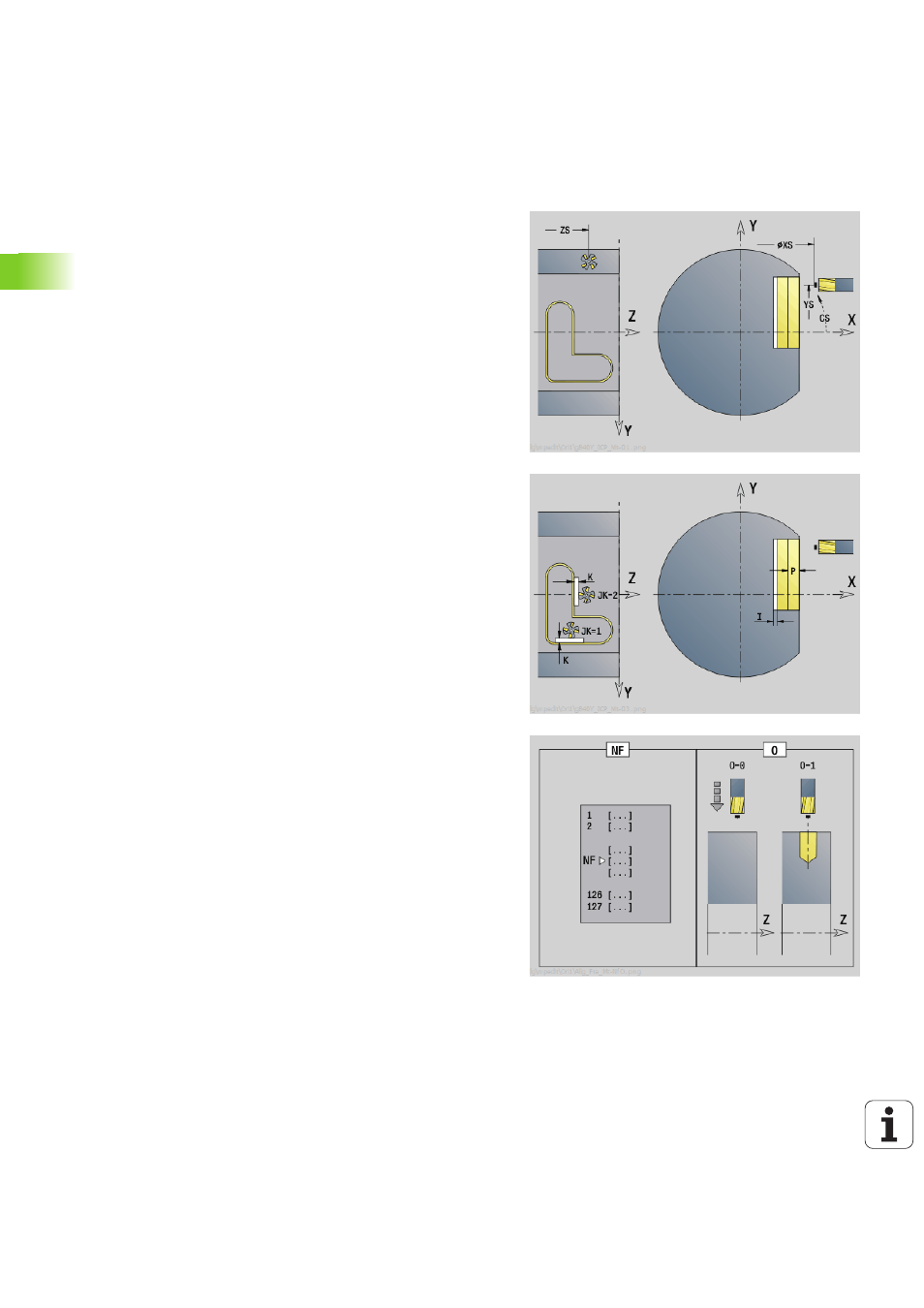

Unit "Fresatura profilo ICP piano YZ"
La Unit fresa il profilo definito con ICP sul piano YZ.
Nome Unit: G840_Kon_Y_Mant / Ciclo: G840 (vedere pagina 362)
Accesso al database tecnologico
 Tipo di lavorazione: finitura a fresa
 Parametri correlati: F, S, FZ, P
Parametri maschera Profilo
FK
vedere pagina 62
NS N. blocco di partenza profilo
NE N. blocco finale profilo
X1 Spigolo superiore di fresatura (quota diametrale)
P2 Profondità profilo (quota radiale)
Parametri maschera Ciclo
JK
Posizione di fresatura
 JK=0: sul profilo
 JK=1, profilo chiuso: all'interno del profilo
 JK=1, profilo aperto: a sinistra del profilo
 JK=2, profilo chiuso: all'esterno del profilo
 JK=2, profilo aperto: a destra del profilo
 JK=3, in funzione di H e MD
H Direzione di fresatura
 0: discorde
 1: concorde
P Incremento massimo
I Sovrametallo parallelo al profilo
K Sovrametallo in profondità
FZ Avanzamento in accostamento
E Avanzamento ridotto
R Raggio di avvicinamento
O Comportamento in entrata
 0: diritto – Il ciclo si porta sul punto di partenza, penetra
con avanzamento e fresa il profilo.
 1: in preforatura - Il ciclo si posiziona sopra la posizione di
preforatura, penetra e fresa il profilo.
NF Tacca posizione (solo se O=1)
RB Piano di ritorno (quota diametrale)
Altre maschere: vedere pagina 60
