HEIDENHAIN MANUALplus 620, CNC PILOT 640

231

4.7 Pr

ofili superficie fr

ontale/post

er

ior

e

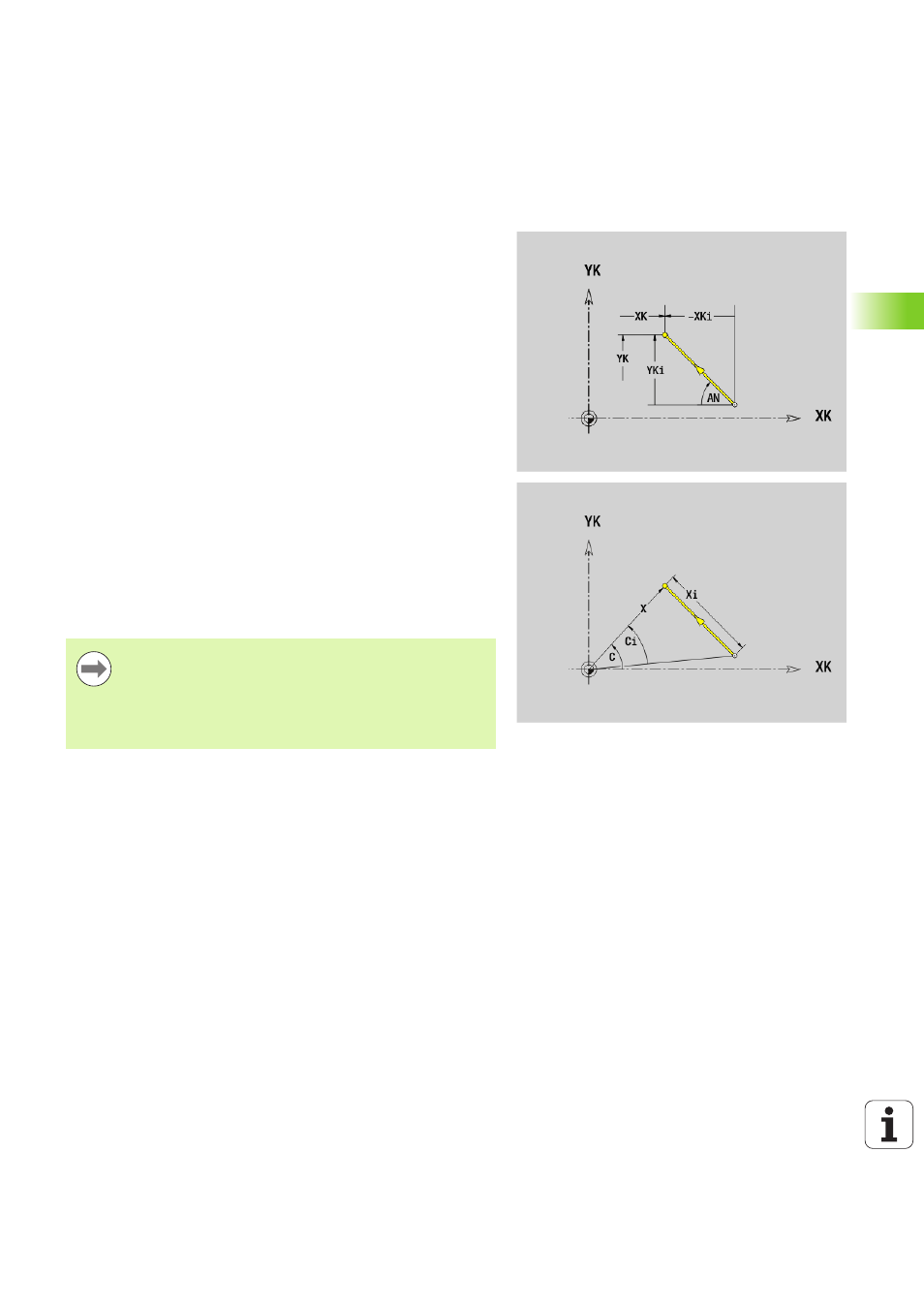

Elemento lineare profilo superficie frontale/
posteriore G101-Geo

L'istruzione G101 definisce un elemento lineare in un profilo frontale
o posteriore.

Parametri
X

Punto finale in coordinate polari (quota diametrale)

C

Punto finale in coordinate polari (quota angolare)

XK

Punto finale in coordinate cartesiane

YK

Punto finale in coordinate cartesiane

AN

Angolo rispetto ad asse XK positivo

Q

Punto d'intersezione. Punto finale se l'elemento lineare
interseca un arco di cerchio (default: 0):

0: punto d'intersezione vicino

1: punto d'intersezione distante

BR

Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.

Nessuna immissione: raccordo tangenziale

BR=0: raccordo non tangenziale

BR\>0: raggio arrotondamento

BR<0: larghezza smusso

AR

Angolo rispetto all'asse XK positivo (AR corrisponde a AN)

R

Lunghezza (raggio polare; riferimento: ultimo punto profilo)

Programmazione

X, XK, YX: assoluto, incrementale, modale o "?"

C: assoluto, incrementale o modale

ARi: angolo con elemento precedente

ANi: angolo con elemento successivo
