Fresatura tasca finitura G846 (asse Y)

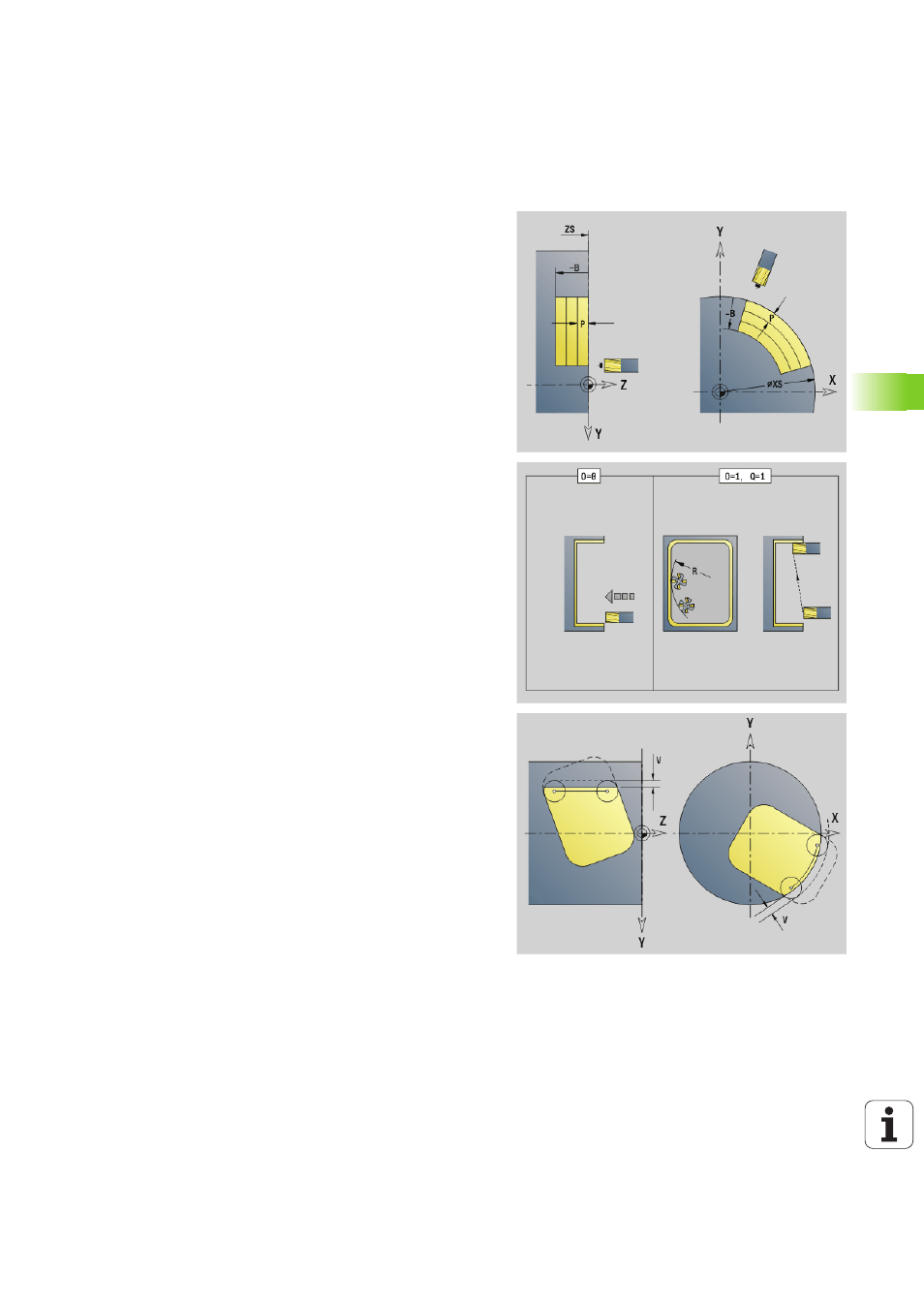

G846 finisce i profili chiusi definiti nel piano XY o YZ delle sezioni di
programma:
 FACE_Y
 REAR_Y
 LATERAL_Y
La direzione di fresatura viene influenzata attraverso la "Direzione di
fresatura H", la "Direzione di lavorazione Q" e il senso di rotazione della
fresa.
Parametri – Finitura
ID
Profilo di fresatura - Nome del profilo da fresare
NS N. blocco di partenza profilo
 Figure: numero di blocco della figura
 Profilo libero chiuso: un elemento del profilo (non punto di
partenza)
B Profondità di fresatura (default: profondità dalla descrizione del
profilo)
P Incremento massimo (default: fresatura in un incremento)
XS Spigolo superiore di fresatura piano YZ (sostituisce il piano di
riferimento dalla descrizione del profilo)
ZS Spigolo superiore di fresatura piano XZ (sostituisce il piano di
riferimento dalla descrizione del profilo)
R Raggio di avvicinamento/allontanamento (default: 0)
 R=0: avvicinamento diretto dell'elemento del profilo.
L'incremento avviene sul punto di partenza sopra il piano di
fresatura, poi viene eseguito l'incremento in profondità
perpendicolare.
 R\>0: la fresa percorre l'arco di avvicinamento/
allontanamento che si unisce tangenzialmente all'elemento
del profilo.
U Fattore di sovrapposizione (minimo). Definisce la
sovrapposizione delle traiettorie di fresatura (default: 0,5).
Sovrapposizione = U*diametro fresa
V Fattore di sovrapposizione - con lavorazione asse C inattivo
H Direzione di fresatura (default: 0)
 0: discorde
 1: concorde
F Avanzamento per incremento in profondità (default:
avanzamento attivo)
E Avanzamento ridotto per elementi circolari (default:
avanzamento corrente)
RB Piano di ritorno (default: ritorno alla posizione di partenza)
 Piano XY: posizione di ritorno in direzione Z
 Piano YZ: posizione di ritorno in direzione X (quota
diametrale)
