HEIDENHAIN MANUALplus 620, CNC PILOT 640 245
4.8 Pr
ofili della superficie cilindr
ica

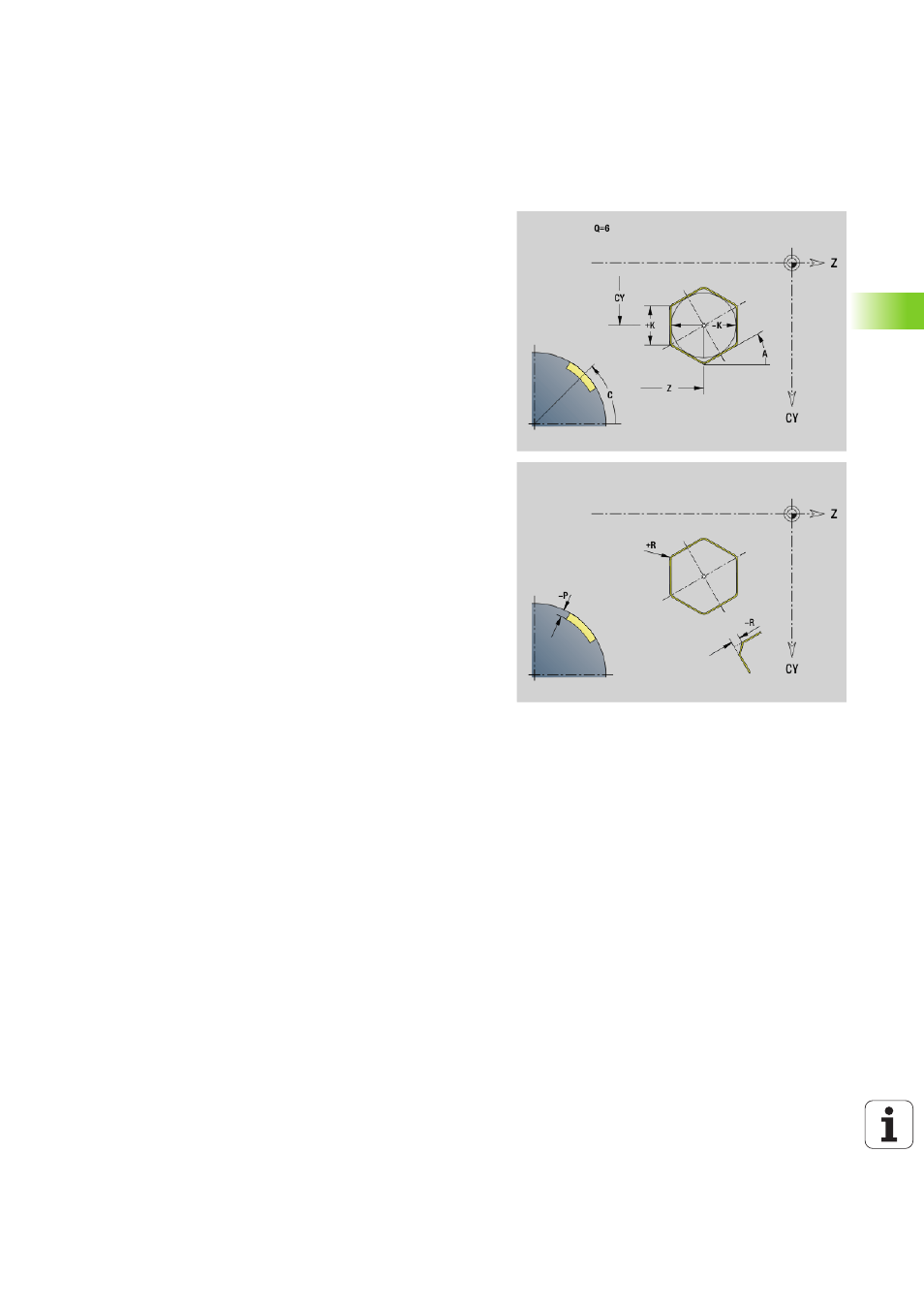

Poligono superficie cilindrica G317-Geo
L'istruzione G317 definisce un poligono in un profilo sulla superficie
cilindrica.
Parametri
Z
Centro
CY Centro come "quota percorso"; riferimento: sviluppo superficie
cilindrica con "diametro di riferimento"
C Centro (angolo)
Q Numero di lati (Q \> 2)
A Angolo rispetto all'asse Z (default: 0°)
K Lunghezza lato
 K\>0: lunghezza lato
 K<0: diametro cerchio interno
R Smusso/Arrotondamento (default: 0°)
 R\>0: raggio arrotondamento
 R<0: larghezza smusso
P Profondità della tasca (default: "P" da G308)
