2.9 Units - F

resat

ur

a superficie fr

ontale

Unit "Sagoma di scanalatura circolare superficie
frontale"

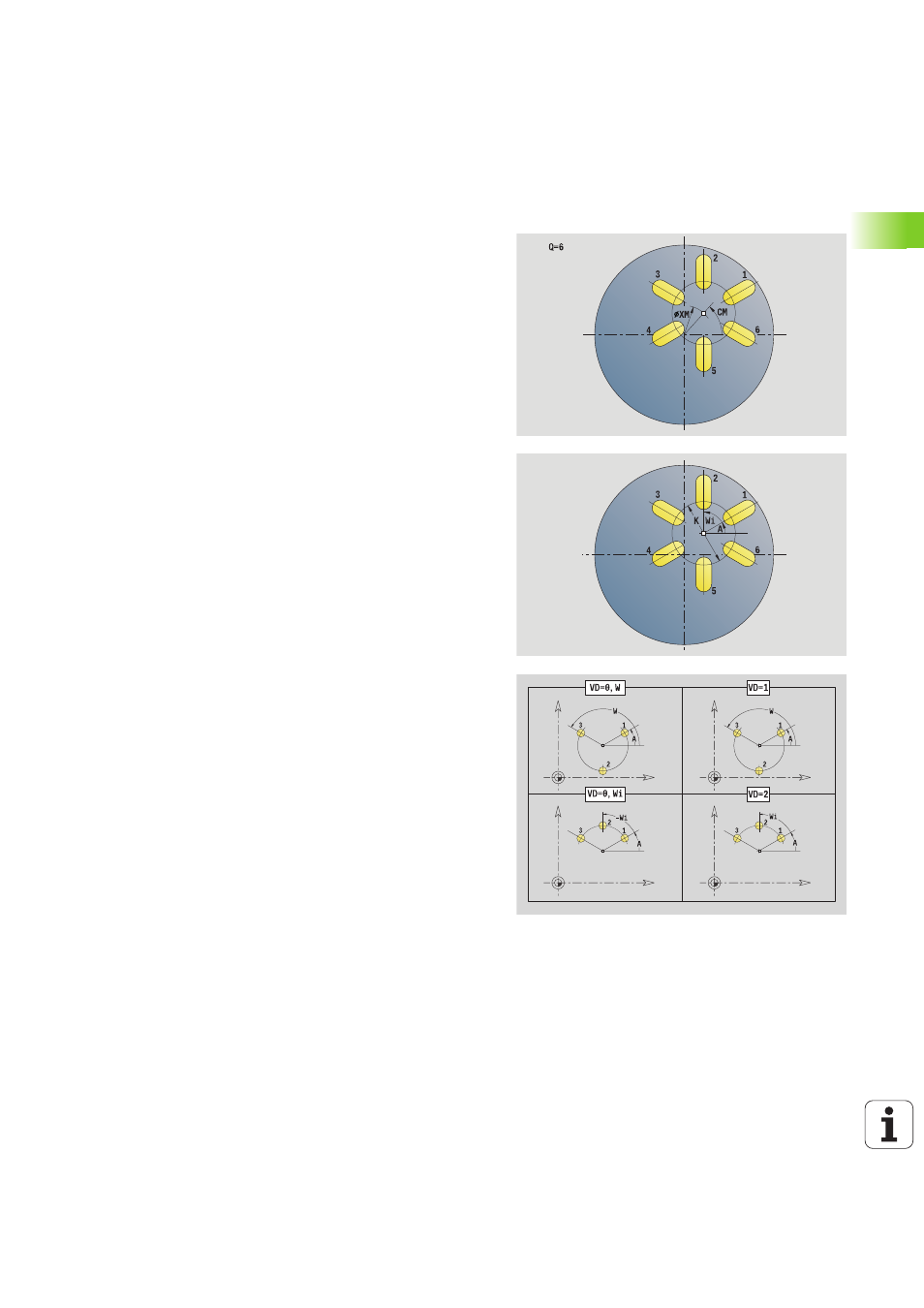

La Unit esegue una sagoma di scanalatura circolare alle medesime
distanze sulla superficie frontale. Il punto di partenza delle scanalature
corrisponde alle posizioni della sagoma. Definire la lunghezza e la
posizione delle scanalature nella Unit. La larghezza della scanalatura
corrisponde al diametro della fresa.

Nome Unit: G791_Cir_Stirn_C / Ciclo: G791 (vedere pagina 350)

Accesso al database tecnologico

Tipo di lavorazione: fresatura

Parametri correlati: F, S, FZ, P

Maschera Sagoma
Q

Numero di scanalature

XM, CM

Centro polare

XK, YK

Centro cartesiano

A

Angolo iniziale

Wi

Incremento angolare

K

Diametro sagoma

W

Angolo finale

V

Direzione ciclo (default: 0)

VD=0, senza W: ripartizione su cerchio completo

VD=0, con W: ripartizione su arco di cerchio più lungo

VD=0, con Wi: il segno di Wi determina la direzione
(Wi<0: in senso orario)

VD=1, con W: in senso orario

VD=1, con Wi: in senso orario (il segno di Wi è
irrilevante)

VD=2, con W: in senso antiorario

VD=2, con Wi: in senso antiorario (il segno di Wi è
irrilevante)

Maschera Ciclo
Z1

Spigolo superiore fresatura

Z2

Fondo fresatura

L

Lunghezza della scanalatura

A1

Angolo rispetto asse X

P

Incremento massimo

FZ

Avanzamento in accostamento

Altre maschere: vedere pagina 60
