436 Programmazione DIN
4.35 F
u
nzioni G di contr
o
lli pr
ecedenti

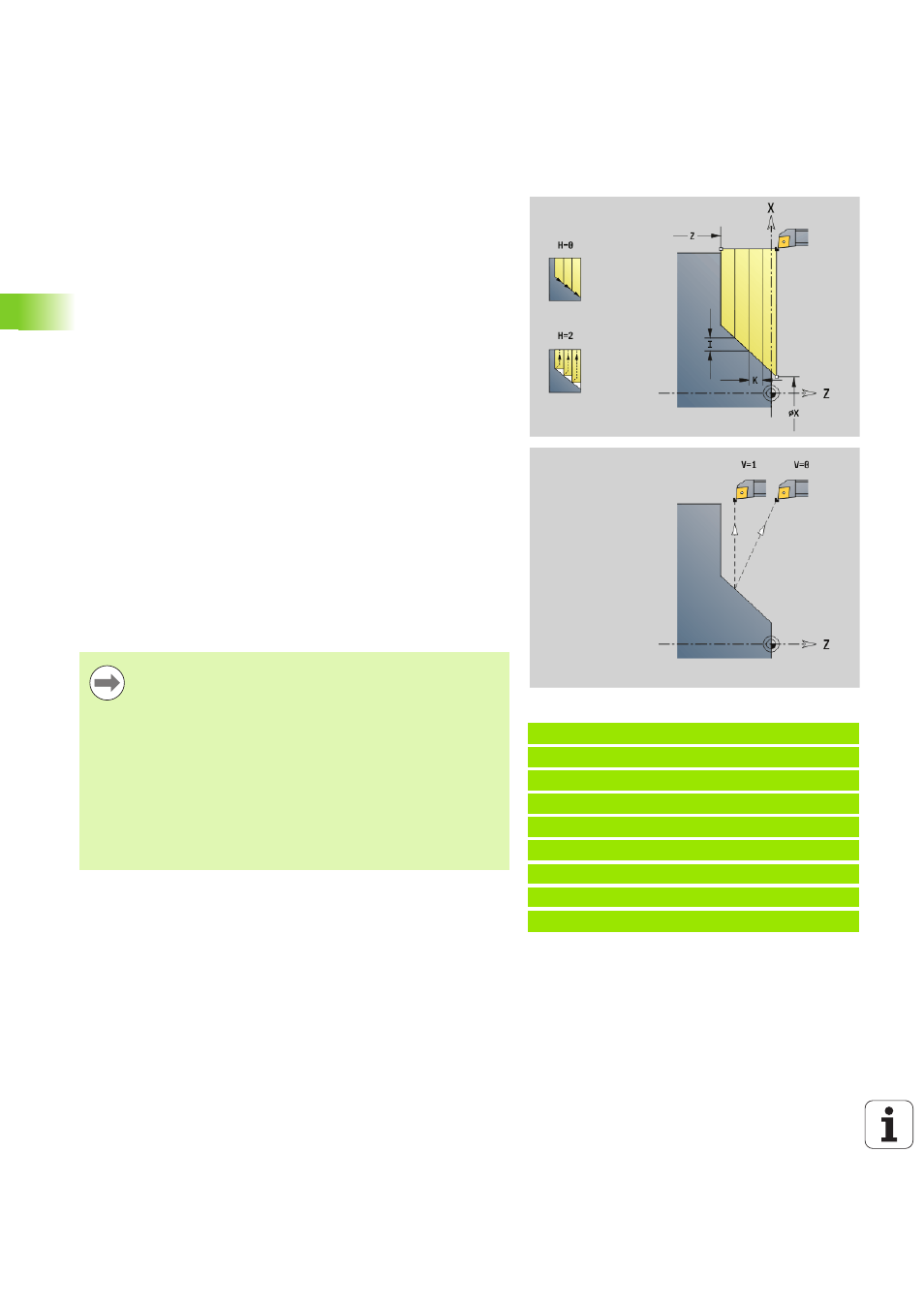

Tornitura radiale semplice G82
L'istruzione G82 sgrossa l'area del profilo definita dalla posizione
utensile attuale e da "X/Z". In presenza di un'inclinazione si definisce
l'angolo con I e K.
Il Controllo numerico riconosce una lavorazione esterna/interna in base
alla posizione del punto di arrivo. La configurazione di taglio viene
calcolata in modo tale da evitare una "passata di rettifica" e affinché
l'incremento calcolato sia = "K".
Beispiel: G82
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G82 X20 Z-15 I4 K4 Q0
N4 G0 X120 Z-15
N5 G82 X50 Z-26 I2 K-4 Q1
N6 G0 X120 Z-26
N7 G82 X80 Z-45 K4 Q1
. . .
Parametri
X
Punto finale profilo X (quota diametrale)
Z Punto iniziale profilo
I Offset in direzione X (default: 0)
K Incremento massimo in Z
Q Funzione G incremento (default: 0)
 0: incremento con G0 (rapido)
 1: incremento con G1 (avanzamento)
V Tipo di svincolo (default: 0)
 0: ritorno su punto di partenza ciclo in X e ultima posizione di
sollevamento in Z
 1: ritorno al punto di partenza ciclo
H Tipo di allontanamento (default: 0)
 0: asportazione trucioli dopo ogni passata lungo il profilo
 2: sollevamento a 45° – senza lisciatura del profilo
 Programmazione X, Z: assoluto, incrementale o
modale
 La compensazione del raggio del tagliente non viene
eseguita.
 Distanza di sicurezza dopo ogni passata: 1 mm
 Un sovrametallo G57
 viene considerato tenendo conto del segno (quindi
nelle lavorazioni interne non sono possibili i
sovrametalli)
 rimane attivo alla fine del ciclo
 Un sovrametallo G58 non viene considerato.
