70

Units smart.Turn

2.2 Units - Sgr

o

ssat

ur

a

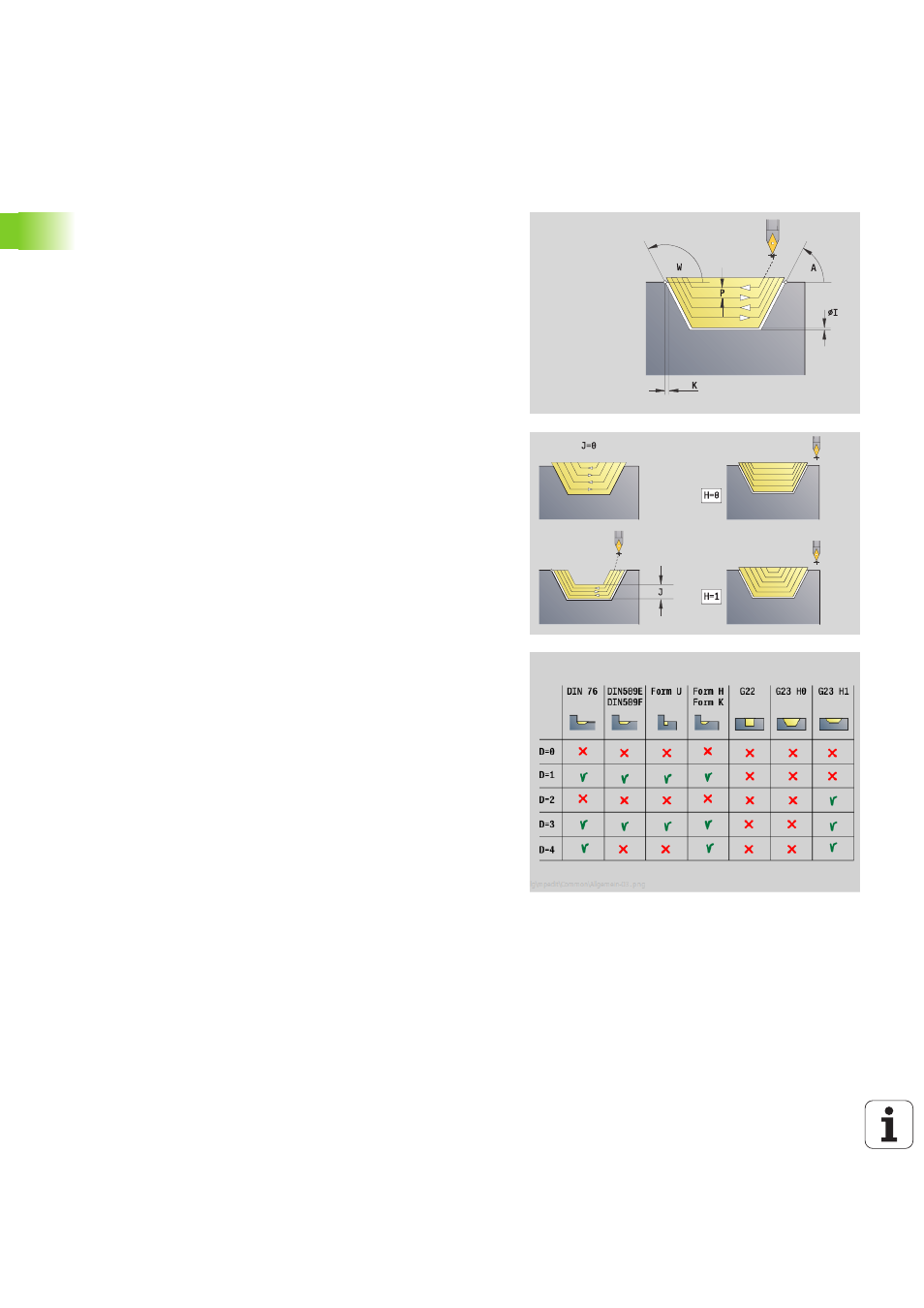

Unit "Sgrossatura bidirezionale ICP"

La Unit lavora il profilo da "NS a NE" parallelo al profilo e bidirezionale
descritto nella sezione FINISHED. Si utilizza il profilo ausiliario se
indicato in FK.

Nome Unit: G835_ICP / Ciclo: G835 (vedere pagina 281)

Accesso al database tecnologico

Tipo di lavorazione: sgrossatura

Parametri correlati: F, S, E, P

Maschera Profilo
J

Sovrametallo pezzo grezzo (quota radiale) - attivo soltanto
se non è definito alcun pezzo grezzo.

B

Calcolo del profilo

0: automatico

1: utensile sinistro (G41)

2: utensile destro (G42)

Altri parametri maschera Profilo: vedere pagina 62
Maschera Ciclo
P

Incremento massimo

I, K

Sovrametallo in direzione X, Z (I=quota diametrale)

SX, SZ

Limitazione di taglio (SX: quota diametrale) – (default:
nessuna limitazione di taglio)

A

Angolo di avvicinamento (riferimento: asse Z) - (default:
parallelo all'asse Z)

W

Angolo di allontanamento (riferimento: asse Z) - (default:
ortogonale all'asse Z)

Q

Tipo di svincolo a fine ciclo

0: ritorno al punto di partenza (prima in direzione X, poi Z)

1: posizionamento davanti al profilo finito

2: sollevamento a distanza di sicurezza e arresto

H

Tipo di linee di taglio

0: profondità di passata costante: il profilo viene spostato
(parallelamente all'asse) di un valore di incremento
costante

1: linee di taglio equidistanti: le linee di taglio presentano
un andamento a distanza costante rispetto al profilo
(parallelamente al profilo). Il profilo viene rappresentato in
scala.

D

Nascondi elementi: senza lavorazione di elementi
geometrici (vedere figura)

Altre maschere: vedere pagina 60
