HEIDENHAIN MANUALplus 620, CNC PILOT 640 153
2.1
0
Units - F
resat
ur
a superficie cilindr
ica

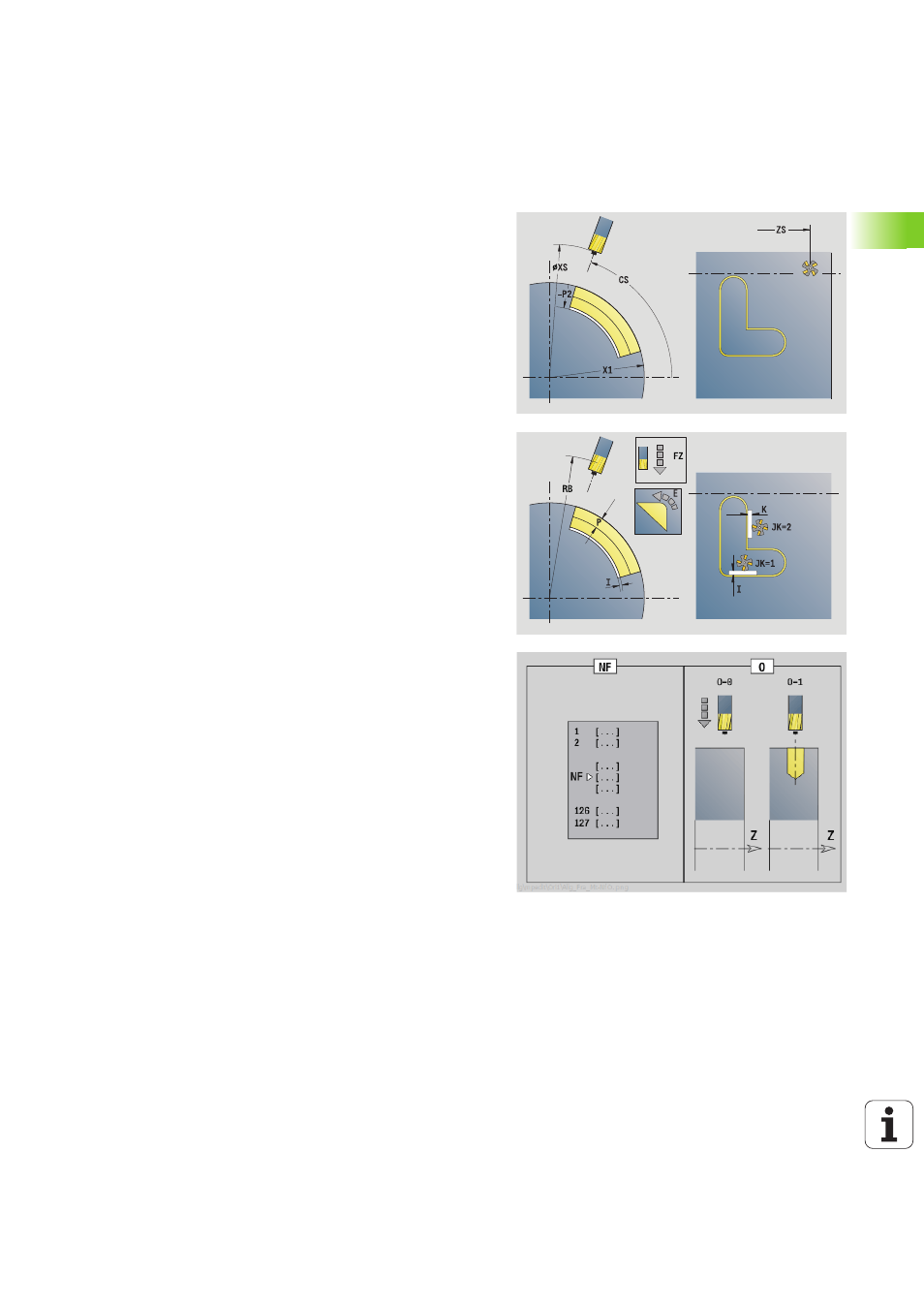

Unit "Fresatura profilo ICP superficie cilindrica"
La Unit fresa il profilo definito con ICP sulla superficie cilindrica.
Nome Unit: G840_Kon_C_Mant / Ciclo: G840 (vedere pagina 362)
Accesso al database tecnologico
 Tipo di lavorazione: finitura a fresa
 Parametri correlati: F, S, FZ, P
Maschera Profilo
FK
vedere pagina 62
NS N. blocco di partenza profilo
NE N. blocco finale profilo
X1 Spigolo superiore di fresatura (quota diametrale)
P2 Profondità profilo (quota radiale)
Maschera Ciclo
JK
Posizione di fresatura
 0: sul profilo
 1: profilo chiuso: all'interno del profilo
 1, profilo aperto: a sinistra del profilo
 2, profilo chiuso: all'esterno del profilo
 2, profilo aperto: a destra del profilo
 3: in funzione di H e MD
H Direzione di fresatura
 0: discorde
 1: concorde
P Incremento massimo
I Sovrametallo parallelo al profilo
K Sovrametallo in profondità
FZ Avanzamento in accostamento
E Avanzamento ridotto
R Raggio di avvicinamento
O Comportamento in entrata
 0: diritto – Il ciclo si porta sul punto di partenza, penetra
con avanzamento e fresa il profilo.
 1: in preforatura - Il ciclo si posiziona sopra la posizione di
preforatura, penetra e fresa il profilo.
NF Tacca posizione (solo se O=1)
RB Piano di ritorno (quota diametrale)
Altre maschere: vedere pagina 60
