HEIDENHAIN MANUALplus 620, CNC PILOT 640 347
4.25 La
v
o
ra
zione superficie cilindr
ica

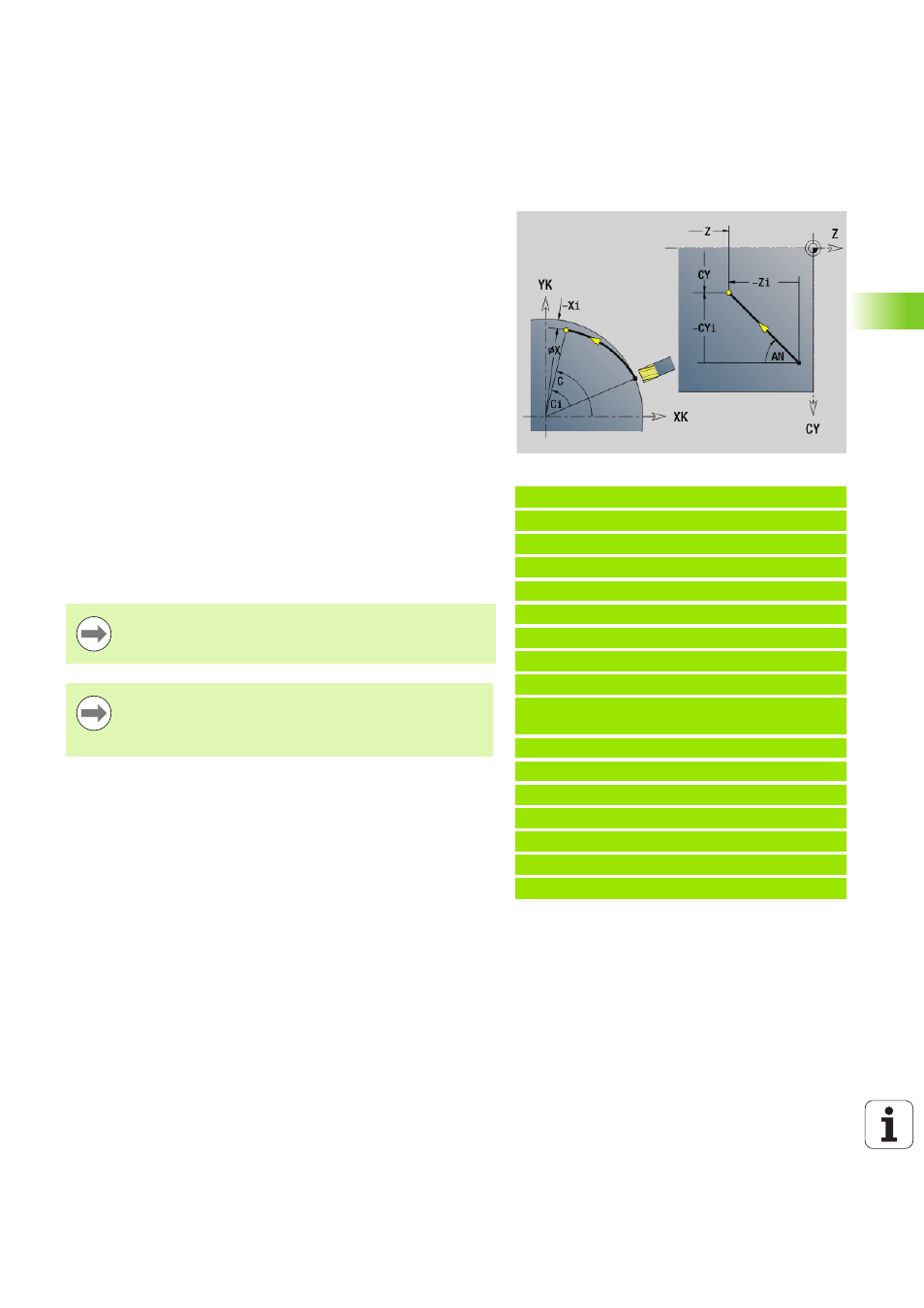

Lineare superficie cilindrica G111
G111 sposta con avanzamento lineare al "Punto finale".
Beispiel: G111
. . .
[G111, G120]
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G41 Q2 H0
N7 G110 Z-20 CY0
N8 G111 Z-40 [Percorso lineare superficie
cilindrica]
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635
N12 G40
N13 G110 X105
N14 M15
. . .
Parametri
Z
Punto finale
C Angolo finale – Direzione angolare: vedere grafica di supporto
CY Punto finale come quota percorso (riferimento: sviluppo
superficie cilindrica con Diametro di riferimento G120)
X Punto finale (quota diametrale) – (default: posizione X attuale)
Parametri per descrizione geometrica (G80)
AN
Angolo rispetto all'asse Z positivo
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR\>0: raggio arrotondamento
 BR<0: larghezza smusso
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca un arco di cerchio (default: 0):
 Q=0: punto d'intersezione vicino
 Q=1: punto d'intersezione distante
I parametri AN, BR e Q devono essere impiegati soltanto
in una descrizione geometrica conclusa con G80 e per un
ciclo.
Programmazione:
 Z, C, CY: assoluto, incrementale o modale
 Programmare Z–C o Z–CY
