438 Programmazione DIN
4.35 F
u
nzioni G di contr
o
lli pr
ecedenti

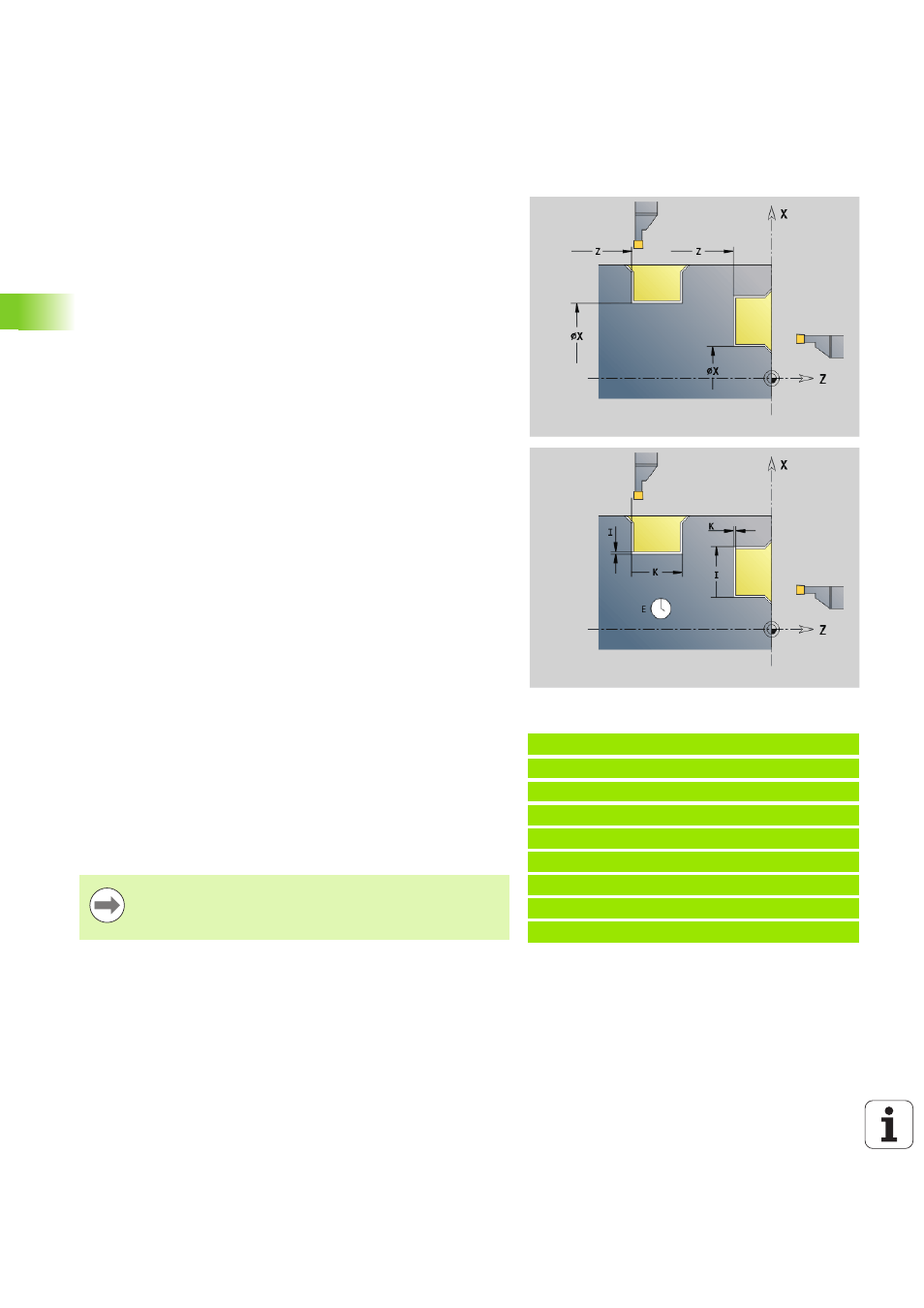

Gola G86
L'istruzione G86 esegue gole semplici radiali e assiali con smussi. Il
Controllo numerico determina una gola radiale/assiale o una gola
interna/esterna in base alla "posizione utensile".
"Sovrametallo" programmato: prima pretroncatura, poi finitura
L'istruzione G86 esegue smussi sui lati della gola. Posizionare
l'utensile prima della gola a una distanza sufficiente, se non si
desiderano gli smussi. Calcolo della posizione di partenza XS (quota
diametrale):
Parametri
X
Vertice di base (quota diametrale)
Z Vertice di base
I Gola radiale: sovrametallo
 I\>0: sovrametallo (pretroncatura e finitura)
 I=0: senza finitura
Gola assiale: larghezza gola
 I\>0: larghezza gola
 Nessun inserimento: larghezza gola = larghezza utensile
K Gola radiale: larghezza gola
 K\>0: larghezza gola
 Nessun inserimento: larghezza gola = larghezza utensile
Gola assiale: sovrametallo
 K\>0: sovrametallo (pretroncatura e finitura)
 K=0: senza finitura
E Tempo di sosta (tempo di rottura truciolo) – (default: durata di
un giro)
 con sovrametallo di finitura: solo in finitura
 senza sovrametallo di finitura: ad ogni gola
Beispiel: G86
. . .
N1 T30 G95 F0.15 G96 S200 M3
N2 G0 X62 Z2
N3 G86 X54 Z-30 I0.2 K7 E2 [Radiale]
N4 G14 Q0
N5 T38 G95 F0.15 G96 S200 M3
N6 G0 X120 Z1
N7 G86 X102 Z-4 I7 K0.2 E1 [Assiale]
. . .
XS = XK + 2 * (1,3 – b)
XK: Diametro profilo
b: Larghezza smusso
 La compensazione del raggio del tagliente viene
eseguita.
 I sovrametalli non vengono considerati.
