84 6 Programmazione: programmazione profili

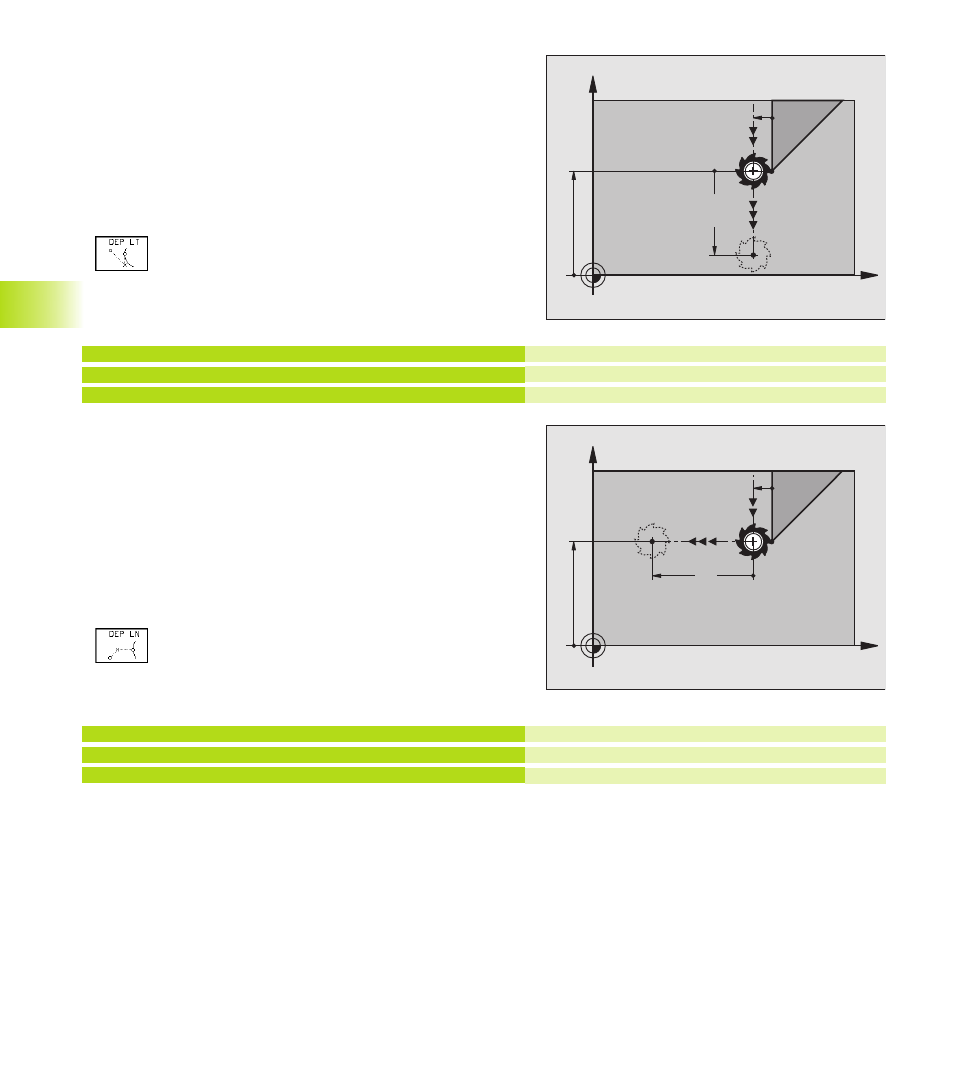

Distacco su una retta con raccordo tangenziale: DEP
LT
Il TNC sposta l’utensile su una retta dall’ultimo punto del profilo P
E
al
punto finale P
N.
. La retta si trova sul prolungamento dell’ultimo
elemento del profilo. P
N
si trova alla distanza LEN da P
E
.
ú Programmare l‘ultimo elemento del profilo con il punto finale P
E
e
con correzione del raggio
ú Aprire il dialogo con il tasto APPR/DEP e il softkey DEP LT
ú LEN: Inserire la distanza del punto finale P
N
dall‘ultimo
elemento del profilo P
E
Esempio di blocchi NC
23 L Y+20 RR F100
24 DEP LT LEN 12,5 F100
25 L Z+100 FMAX M2
Distacco su una retta perpendicolare all’ultimo
punto del profilo: DEP LN
Il TNC sposta l’utensile su una retta dall‘ultimo punto del profilo P
E
al punto finale P
N
. La retta parte perpendicolarmente dall’ultimo
punto del profilo P
E
. P
N
si trova alla distanza LEN + il raggio
dell’utensile da P
E
ú Programmare l’ultimo elemento del profilo con il punto finale P
E
e
con correzione del raggio
ú Aprire il dialogo con il tasto APPR/DEP e il softkey DEP LN
ú LEN: Inserire la distanza del punto finale P
N
dall’ultimo
elemento del profilo P
E
Importante: Inserire LEN con segno positivo!
Esempio di blocchi NC
23 L Y+20 RR F100
24 DEP LN LEN+20 F100
25 L Z+100 FMAX M2
Ultimo elemento profilo: PE corr. raggio
Distacco di LEN = 12,5 mm
Disimpegno di Z, salto di ritorno, fine del progr.
Ultimo elemento profilo: P
E
con corr. raggio
Distacco perpend. dal profilo con LEN = 20 mm
Disimpegno in Z, salto di ritorno, fine del progr.
X
Y
20
P
E
RR
P
N
R0
RR
12.5
X
Y
20
P
E
RR
P
N
R0
RR
20
6.3
A
vvicinament
o e distacco da un pr
ofilo
