76

6 Programmazione: programmazione profili

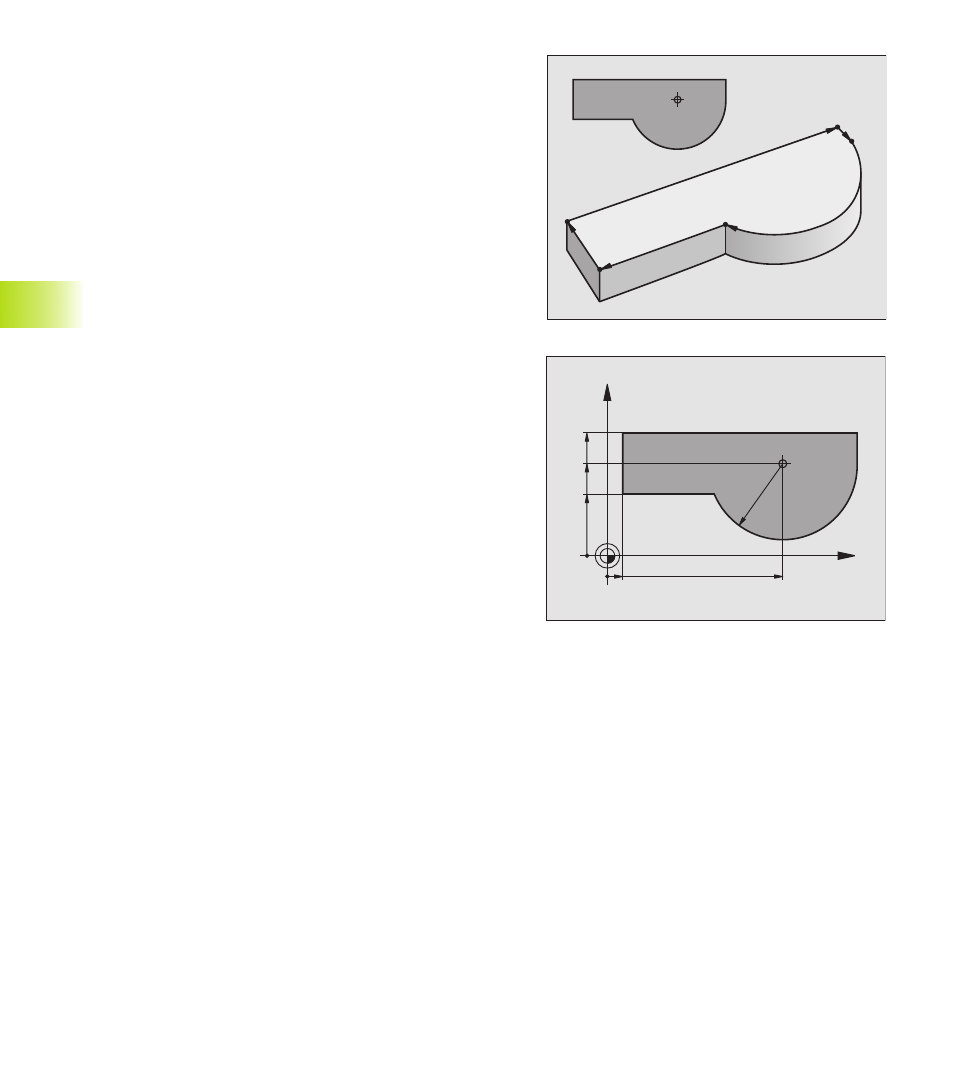

6.1 Panoramica: traiettorie d’utensile

Funzione di traiettoria

Il profilo di un pezzo è composto generalmente da più elementi di
profilo quali rette e archi di cerchio. Con le funzioni di traiettoria si
programmano le traiettorie d‘utensile per rette e archi di cerchio.

Programmazione libera dei profili FK

Quando non esistono disegni a norme NC o quando le quote sono
insufficienti per il programma NC, il profilo del pezzo viene
programmato con la funzione ”Programmazione libera dei profili”. I
dati mancanti verranno calcolati dal TNC.

Anche con la programmazione FK si programmano le traiettorie
d‘utensile per rette e archi di cerchio.

Funzioni ausiliarie M

Con le funzioni ausiliarie del TNC si può controllare

l’esecuzione del programma, p.es. un’interruzione
dell’esecuzione

le funzioni macchina, quali l’inserimento e il disinserimento della
rotazione mandrino e del refrigerante

la traiettoria dell‘utensile

Sottoprogrammi e ripetizioni di blocchi di
programma

I passi di lavorazione che si ripetono vengono programmati una
sola volta quale sottoprogramma o quale ripetizione di blocchi di
programma. Anche quando una parte del programma deve essere
eseguita solo a determinate condizioni, i relativi passi vengono
programmati in un sottoprogramma. Un programma di lavorazione
può inoltre chiamare e fare eseguire un altro programma.

La programmazione con sottoprogrammi e ripetizioni di blocchi di
programma è descritta nel cap. 9.

Programmazione con parametri Q

I parametri Q vengono programmati nei programmi di lavorazione in
luogo di valori numerici che vengono assegnati in un altro punto
del programma. Con i parametri Q si possono programmare
funzioni matematiche, controllare l‘esecuzione del programma o
descrivere un profilo.

Con l’aiuto della programmazione parametrica si possono inoltre
eseguire le misurazioni con il sistema di tastatura 3D durante
l’esecuzione di un programma.

La programmazione con i parametri Q è descritta nel cap. 10.

L

L

L

CC

C

X

Y

R40

115

10

80

60

40

CC
